На основе данных инструмента Система ЧПУ распознает,
предстоит внешняя или внутренняя обработка.
Выточки обрабатываются, если они запрограммированы и если
это позволяет геометрия инструмента.

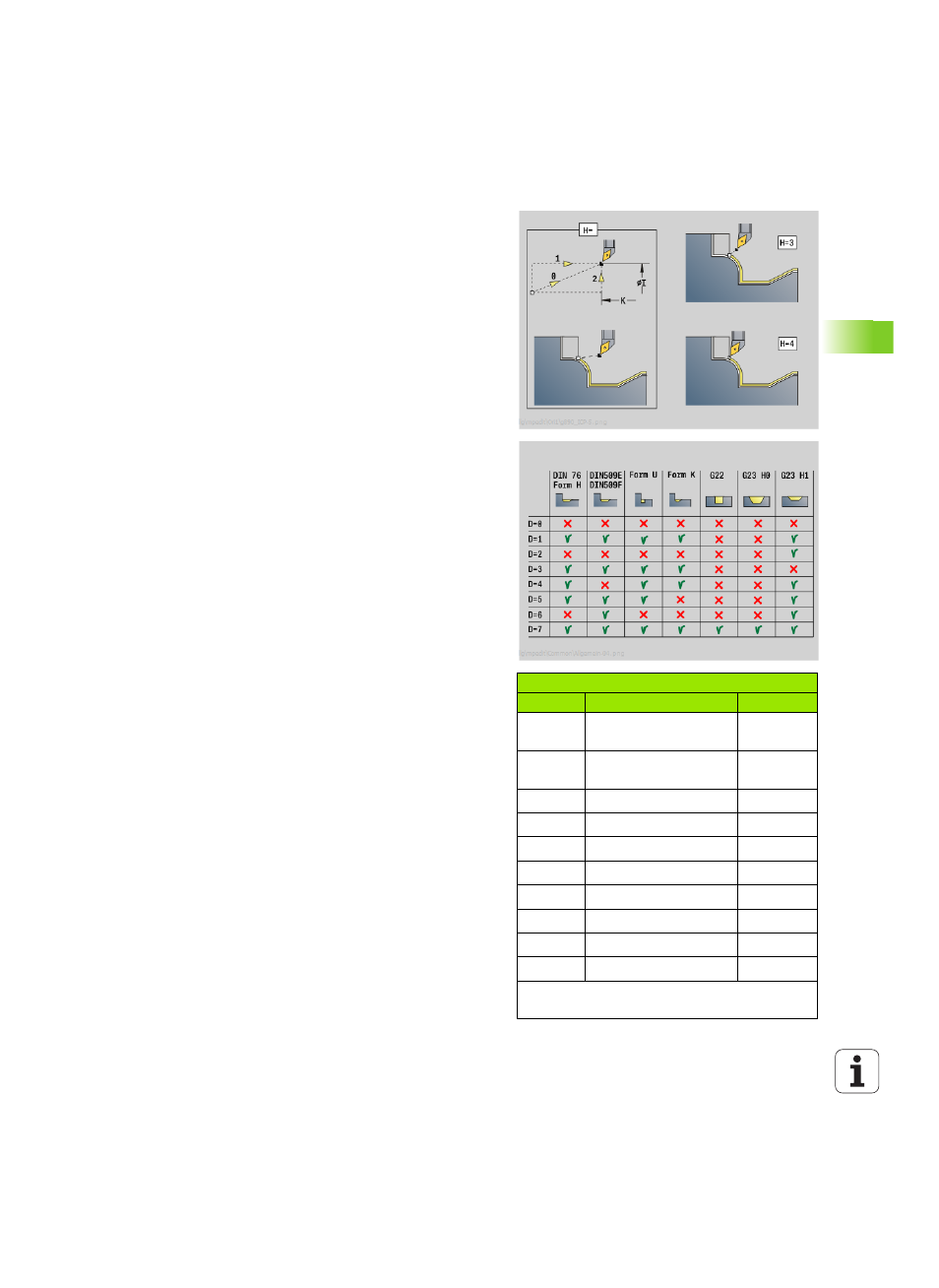

Коды скрытия для прорезок и выточек
Вызов G Функция
D-код
G22
Уплотняющее кольцо
врезки
512
G22
Безопасное кольцо
врезки
1 024
G23 H0
Общая врезка
256
G23 H1
Выточка
2 048
G25 H4
Выточка формы U
32 768
G25 H5
Выточка формы E
65 536
G25 H6
Выточка формы F
131 072
G25 H7
Выточка формы G
262 744
G25 H8
Выточка формы H
524 288
G25 H9
Выточка формы K
1 048 576
Сложите коды, чтобы отобразить несколько
элементов.
Параметр
H
Выход из материала (по умолчанию: 3). Инструмент
поднимается под углом 45° в направлении,
противоположном направлению обработки, и
перемещается в позицию "I, K", как указано далее:
0: диагонально
1: сначала направление X, затем Z
2: сначала направление Z, затем X
3: останавливается на безопасном расстоянии
4: без отвода инструмента (инструмент остается на
конечной координате)
5: диагонально на позицию инструмента перед циклом
6: сначала X, потом Z в позицию инструмента перед
циклом
7: сначала Z, потом X в позицию инструмента перед
циклом
X
Ограничение резания (диаметр) – (по умолчанию:
ограничение резания отсутствует)
Z
Ограничение резания (по умолчанию: ограничение
резания отсутствует)
D
Скрытие элементов (по умолчанию: 1). Используйте
приведенные на рисунке коды отображения для
отображения отдельных элементов или приведенные в
таблице коды, чтобы не обрабатывать прорези и выточки.
I
Конечная точка, к которой производится подвод в конце
цикла (диаметр)
K
Конечная точка, к которой производится подвод в конце
цикла
O
Уменьшение подачи для круговых элементов (по
умолчанию: 0)
0: уменьшение подачи активно
1: без уменьшения подачи
U
Тип цикла – необходим для генерирования контура из
параметров G80. (по умолчанию: 0)
0: стандартный контур продольно или поперечно, контур
врезания или контур ICP
1: линейный путь без возврата/с возвратом
2: круговой путь CW без возврата/с возвратом
3: круговой путь CCW без возврата/с возвратом
4: фаска без возврата/с возвратом
5: скругление без возврата/с возвратом
B
Компенсация радиуса режущей кромки (по умолчанию: 0)
0: автоматическое распознавание
1: слева от контура
2: справа от контура
