smart.Turn-юниты для оси Y
3.3
Юниты
–
Фрез
еров
ание
,
ос
ь
Y

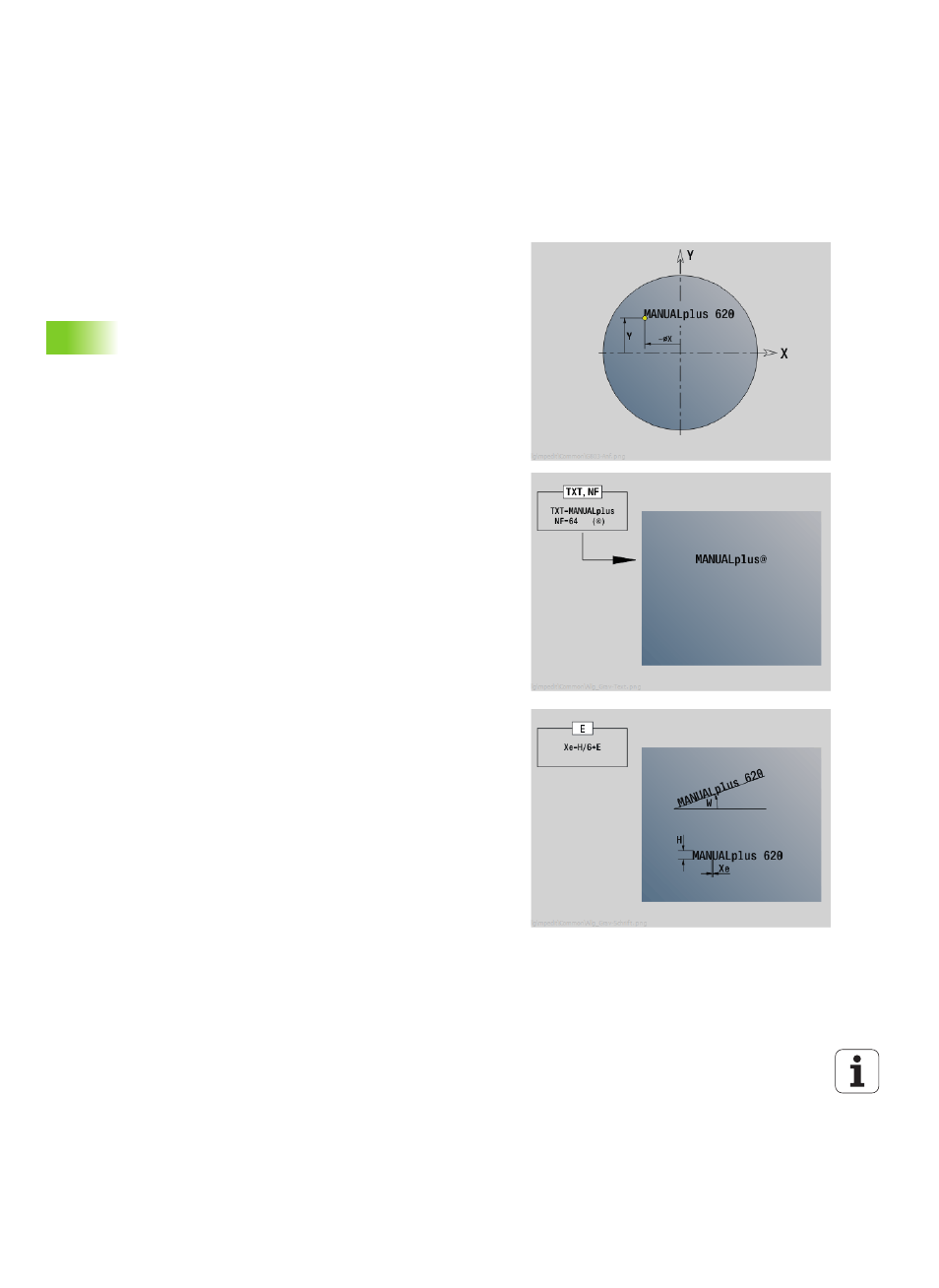

Юнит "Гравировка, плоскость XY"
Юнит гравирует последовательность символов в линейном
порядке на плоскости XY. Умляуты или особые знаки, которые
невозможно задать в редакторе smart.Turn, определяйте знак за
знаком в NF. Если вы программируете "писать дальше напрямую"
(Q=1), то смена инструмента и предварительное
позиционирование подавляются. Действительными оказываются
технологические значения предшествующего цикла гравировки.
Имя юнита: G803_GRA_Y_STIRN / Цикл: G803 (см. страницу 539)
Таблица символов: см. страницу 378
Доступ к технологической базе данных:
Тип обработки: гравировка
Параметры, на которые оказывается влияние:
F, S
Параметры формы Позиция
X, Y
Начальная точка
Z
Конечная точка. Позиция Z, с которой начинается
фрезерование.
RB
Плоскость возврата
APP
Подвод: см. страницу 63
DEP
Отвод: см. страницу 63
Параметры формы Цикл
TXT
Текст, который должен быть выгравирован
NF
Номер символа (символ, который должен быть
выгравирован)
H
Высота шрифта
E
Коэффициент удаления (расчет: смотри рис.)
W
Угол наклона
FZ
Коэффициент подачи на врезание (подача на врезание
= текущая подача * FZ)
Q
Писать дальше напрямую
0 (нет): гравировка следует начиная с начальной
точки
1 (да): гравировать с позиции инструмента
Другие формы: см. страницу 58
