HEIDENHAIN MANUALplus 620, CNC PILOT 640
67
2.2
Юниты
–
Чернов
ая
обрабо
тка

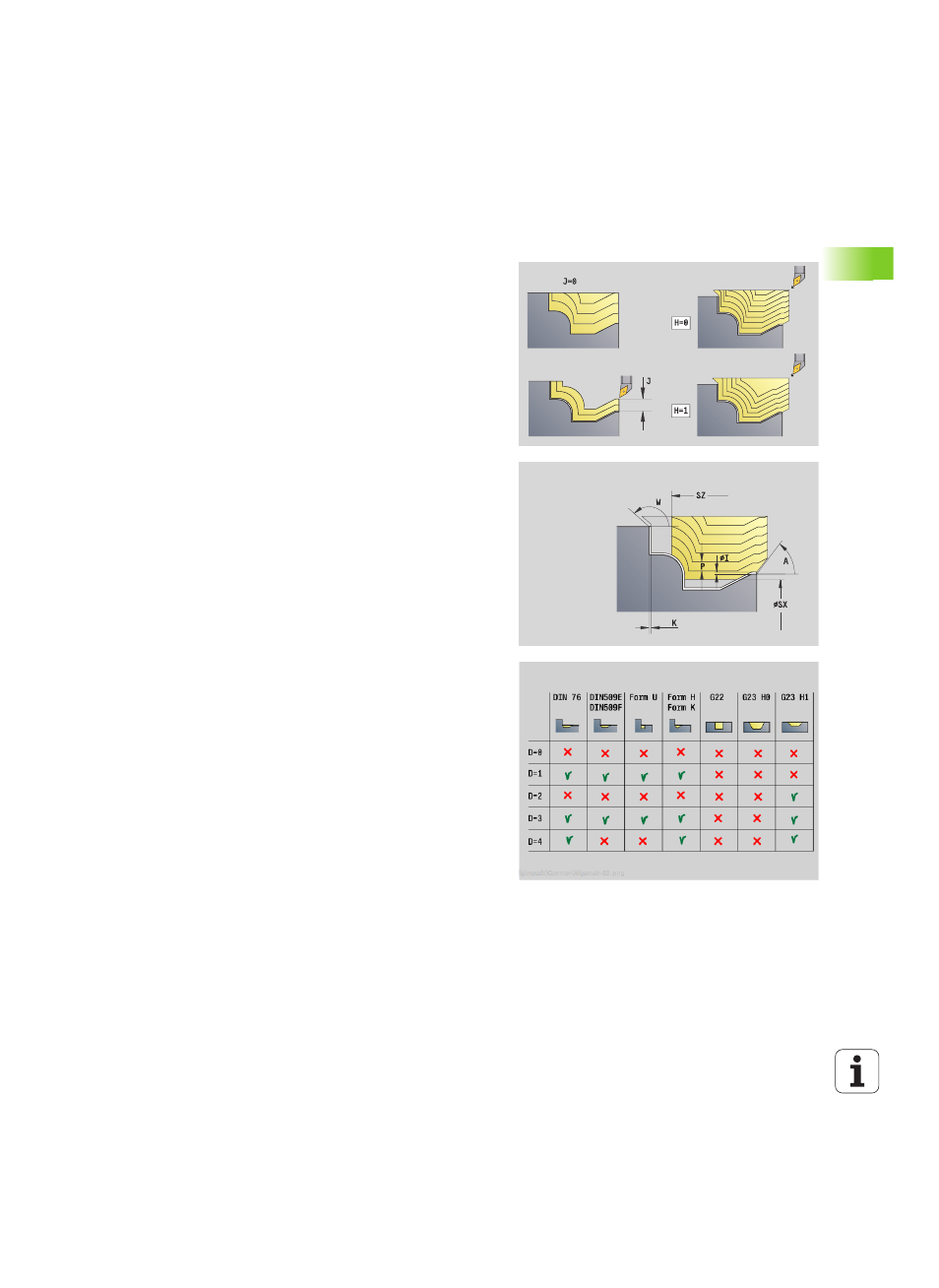

Юнит "Черновая обработка параллельно
контуру ICP"
Юнит производит обработку резанием, описанного в разделе
ГОТОВАЯ ДЕТАЛЬ контура "NS после NE" параллельно контуру.
Если в FK задан вспомогательный контур, то он используется.
Имя юнита: G830_ICP / Цикл: G830 (см. страницу 277)
Доступ к технологической базе данных:
Тип обработки: черновая обработка
Параметры, на которые оказывается влияние:
F, S, E, P
Форма Контур
J
Припуск заготовки (размер радиуса) – активно только,
если заготовка не определена.
B
Расчет контура
0: автоматически
1: инструмент слева (G41)
2: инструмент справа (G42)
Другие параметры формы Контур: см. страницу 60
Форма Цикл
P
Максимальная подача
I, K
Припуск в направлении Х, Z (I: диаметр)
SX, SZ
Ограничение резания (SX: диаметр) – (по умолчанию:
ограничение резания отсутствует)
A
Угол подвода (привязка: Z-ось) – (умолчание:
параллельно Z-оси)
W
Угол подвода (привязка: Z-ось) – (умолчание:
перпендикулярно Z-оси)
Q
Отвод в конце цикла
0: назад к точке старта (сначала направление X,
затем Z)
1: позиционирование перед готовым контуром
2: поднятие на безопасное расстояние и остановка
H
Вид линий резания
0: постоянная глубина резания: контур смещается на
постоянную величину подачи (параллельно оси)
1: эквидистантные линии резания: линии резания
расположены на постоянном расстоянии от контура
(параллельно контуру). Контур при этом
масштабируется.
HR
Направление основной обработки
0: автоматически
1: +Z
2: +X
3: -Z
4: -X
D
Скрытие элементов: не обрабатывать элементы
формы (см. рисунок)
Другие формы: см. страницу 58
