Группа отверстий на окружности в плоскости
YZ G482-Geo

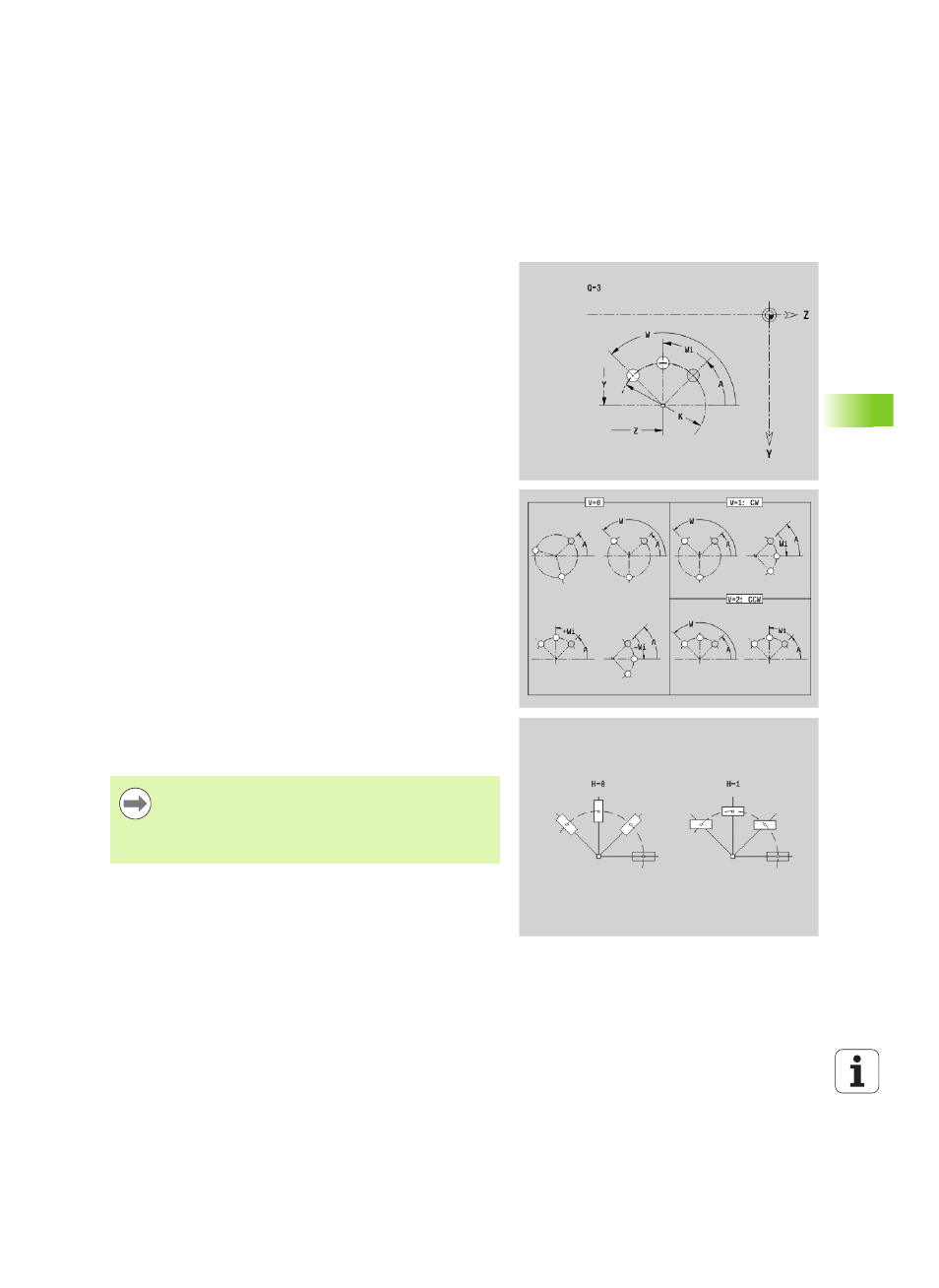

G482 задает группу отверстий на окружности в плоскости YZ.
G482 действует на заданную в следующем кадре фигуру
(G380.0.385, G387).
Параметр
Q
Количество фигур
K
Диаметр (диаметр шаблона)
A
Начальный угол – позиция первой фигуры, привязка: ось Z
(по умолчанию: 0°)
W
Конечный угол – позиция последней фигуры; привязка: ось
Z; (по умолчанию: 360°)
Wi
Угол между двумя фигурами
V
Направление – ориентировка (по умолчанию: 0)
V=0, без W: деление полной окружности
V=0, с W: деление на более длинной дуге окружности
V=0, с Wi: знак перед Wi определяет направление (Wi<0:
по часовой стрелке)
V=1, с W: по часовой стрелке
V=1, с Wi: по часовой стрелке (знак Wi не имеет
значения)
V=2: с W: против часовой стрелки
V=2, с Wi: против часовой стрелки (знак Wi не имеет
значения)
Y
Центр шаблона
Z
Центр шаблона
H
Положение фигур (по умолчанию: 0)
0: нормальное положение, фигуры вращаются вокруг
центра окружности (вращение)
1: оригинальное положение, положение фигур
относительно системы координат остается одинаковым
(трансляция)
Программируйте отверстие/фигуру в следующем
кадре без центра. Исключение: круглая канавка.
Цикл фрезерования (раздел ОБРАБОТКА) вызывает
в следующем кадре отверстие/фигуру, а не
определение шаблона.
