HEIDENHAIN MANUALplus 620, CNC PILOT 640
243
4.8
Конт
ур
обра
зу
ющей

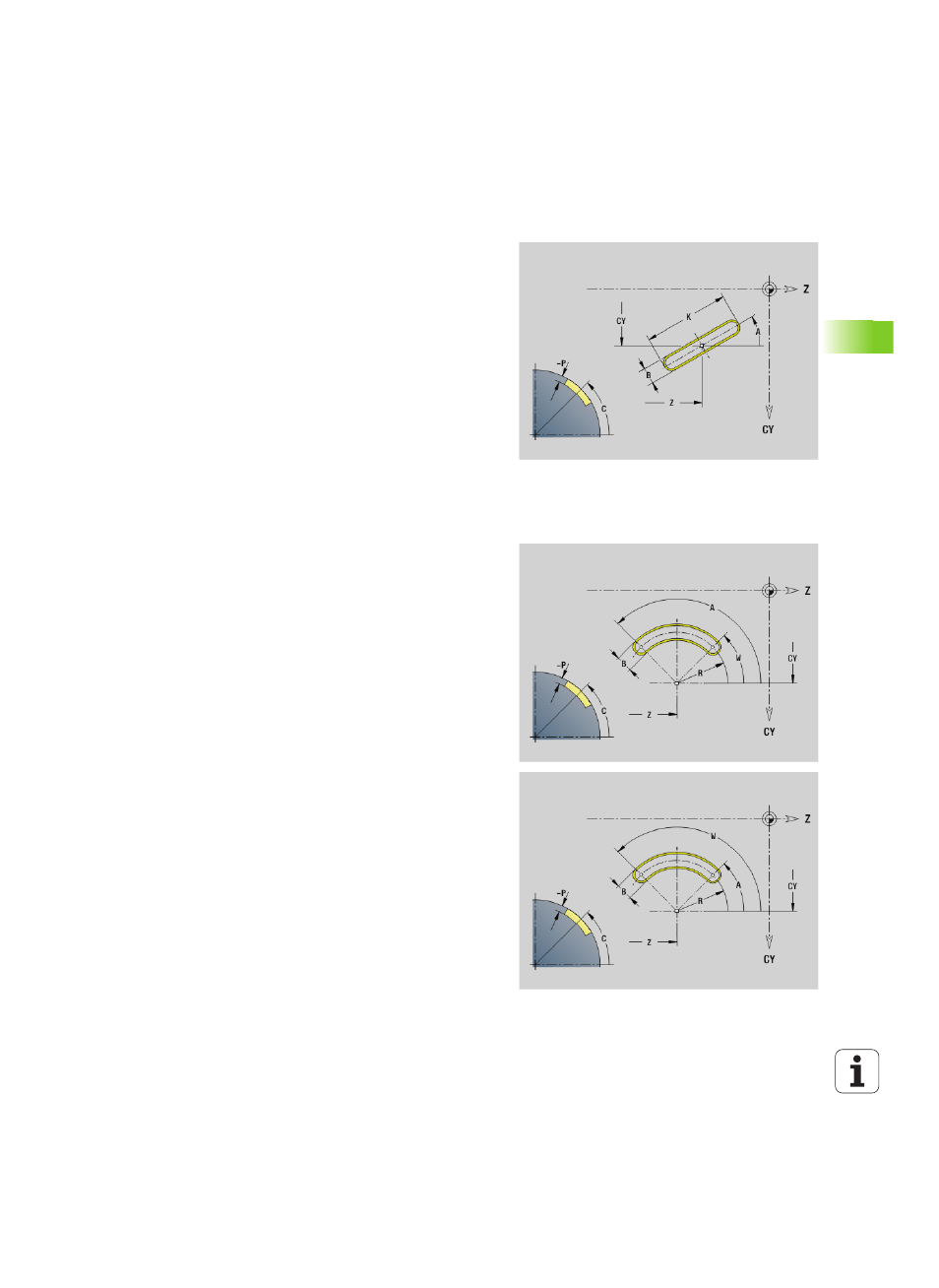

Линейная канавка на образующей G311-Geo
G311 задает линейную канавку на контуре образующей.
Круглая канавка на образующей G312-/G313-
Geo
G312/G313 задает круглую канавку на контуре образующей.
G312: круглая канавка по часовой стрелке
G313: круглая канавка против часовой стрелки
Параметр
Z
Центральная точка (Z–позиция)
CY Центральная точка как "размер отрезка", привязка:
развертка образующей на "отсчетном диаметре"
C
Центральная точка (угол)
A
Угол к оси Z (по умолчанию: 0°)
K
Длина канавки
B
Ширина канавки
P
Глубина кармана (по умолчанию: "P" из G308)
Параметр
Z
Центр
CY Центральная точка как "размер отрезка", привязка:
развертка образующей на "отсчетном диаметре"
C
Центральная точка (угол)
R
Радиус; привязка: траектория средней точки канавки
A
Начальный угол; привязка: ось Z; (по умолчанию: 0°)
W
Конечный угол; привязка: ось Z
B
Ширина канавки
P
Глубина кармана (по умолчанию: "P" из G308)
