HEIDENHAIN MANUALplus 620, CNC PILOT 640 579
7.5
Пример
7.5 Пример
Рабочие шаги по созданию контура заготовки или готовой детали,
оснащению и автоматическому генерированию плана работы

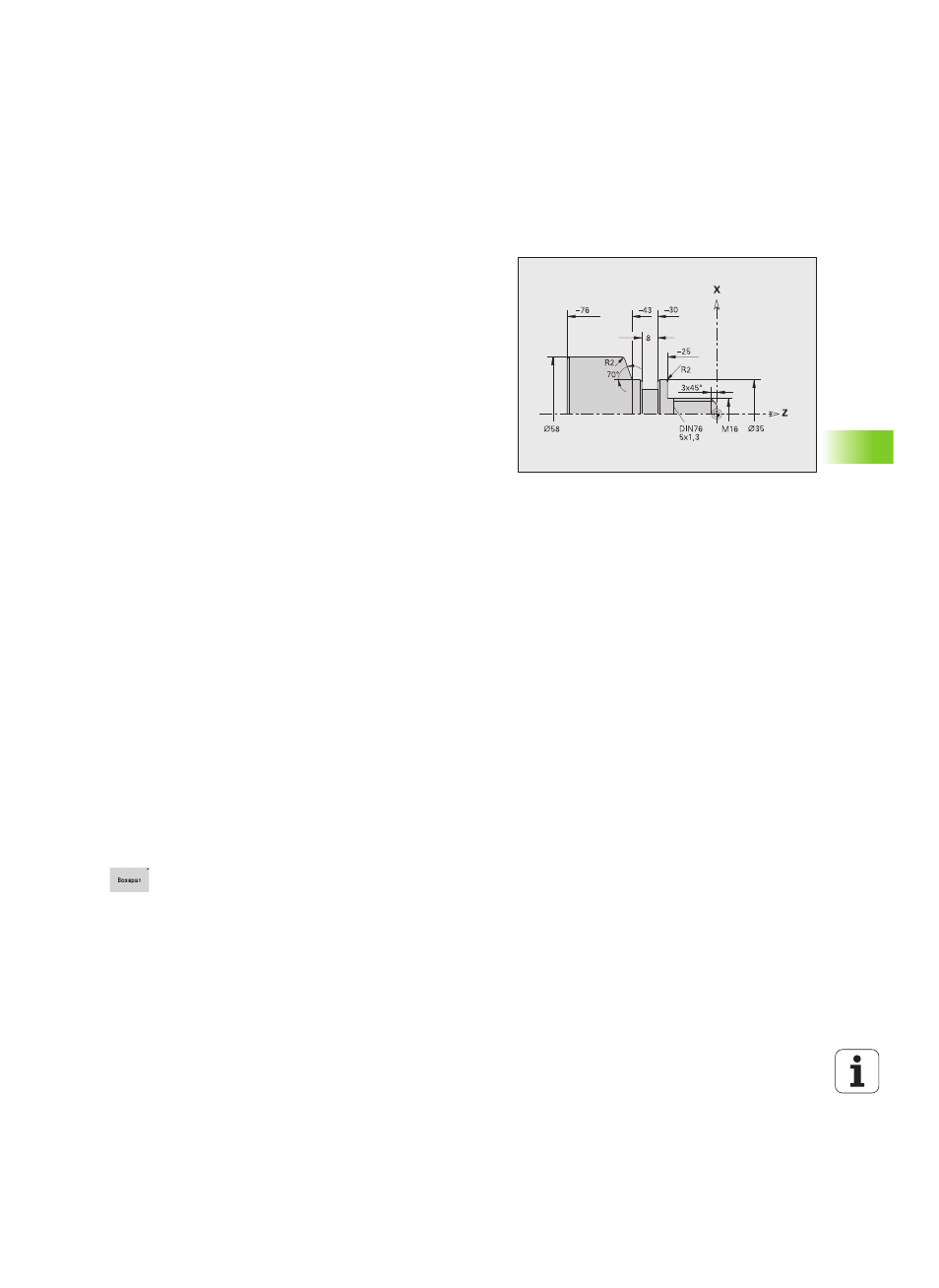

проводятся исходя из рабочего чертежа.
Заготовка: Ø60 X 80; материал: Ck 45
Создание программы
 Выбрать "Программа > Новая > Новая программа DINplus".
Система управления откроет диалоговое окно «Сохранить как».
 Ввести имя программы и нажать Softkey „Сохранять”
 Система управления откроет диалоговое окно «Заголовок
программы (короткий)».
 Выбрать материал из списка слов фиксированной длины и
нажать Softkey „OK”.
Определение заготовки
 Выберите "ICP > Заготовка > Пруток". TURN PLUS откроет
диалоговое окно "Пруток".
 Вводимые данные:
 Диаметр: X = 60 мм
 Длина Z = 80 мм
 Припуск K = 2 мм
 TURN PLUS изображает заготовку.
 Нажмите клавишу "Назад": произойдет возврат в
главное меню
 фаска без размера: 1x45°
 радиусы без размера: 1 мм
