HEIDENHAIN MANUALplus 620, CNC PILOT 640
295
4.18
Определ
ение
ко
н
тур
а
в
части
обрабо
тки

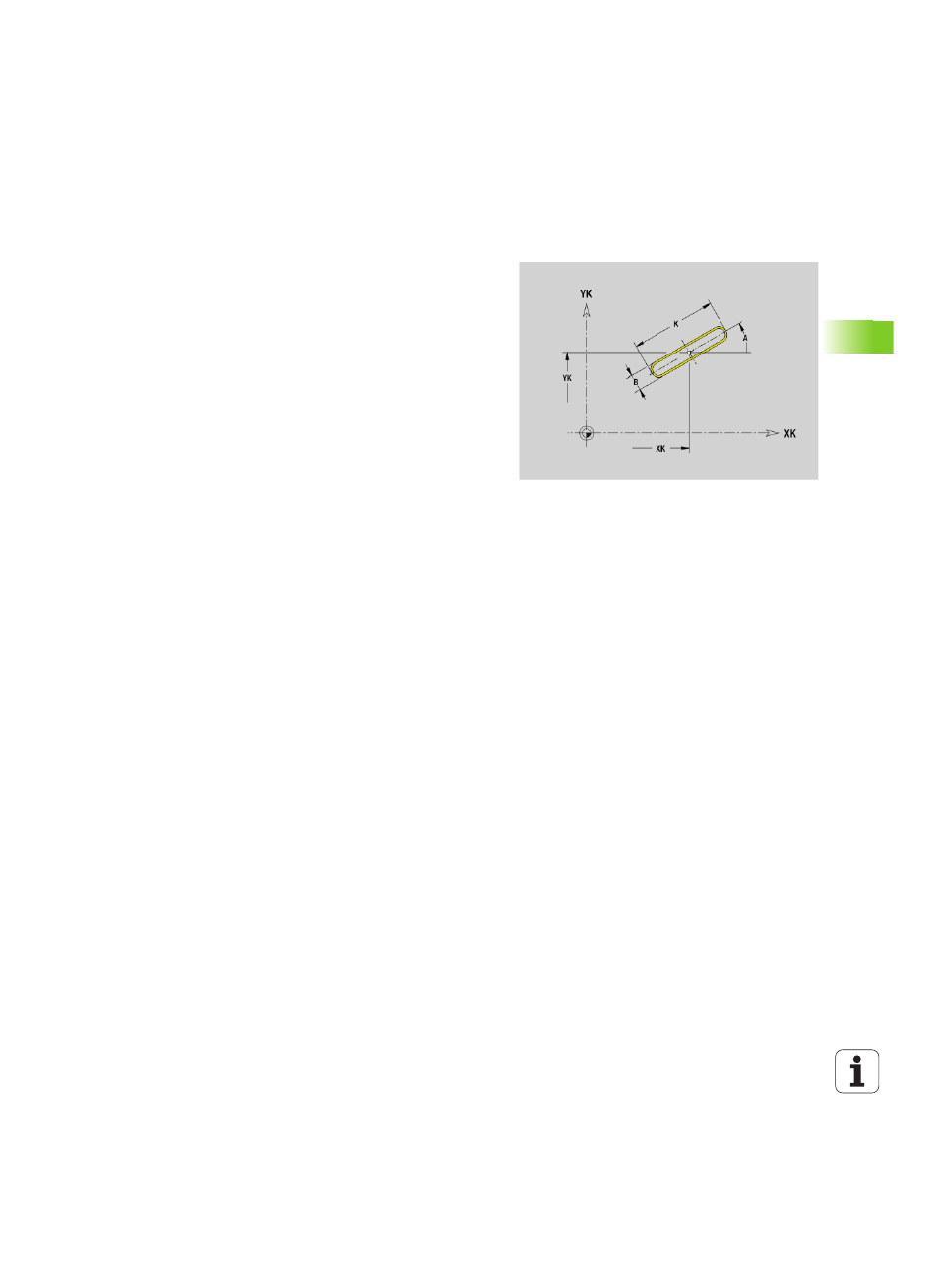

Линейная канавка на торцовой/задней
стороне G301
G301 задает линейную канавку в контуре торцовой или задней
стороны. Фигура программируется в комбинации с G840, G845
или G846.
Параметр
XK Центр в декартовых координатах
YK Центр в декартовых координатах
X
Диаметр (центр в полярных координатах)
C
Угол (центр в полярных координатах)
A
Угол к оси XK (по умолчанию: 0°)
K
Длина канавки
B
Ширина канавки
P
Глубина/высота
P<0: карман
P>0: остров
