Юнит "Группа канавок на окружности на
торцевой поверхности"

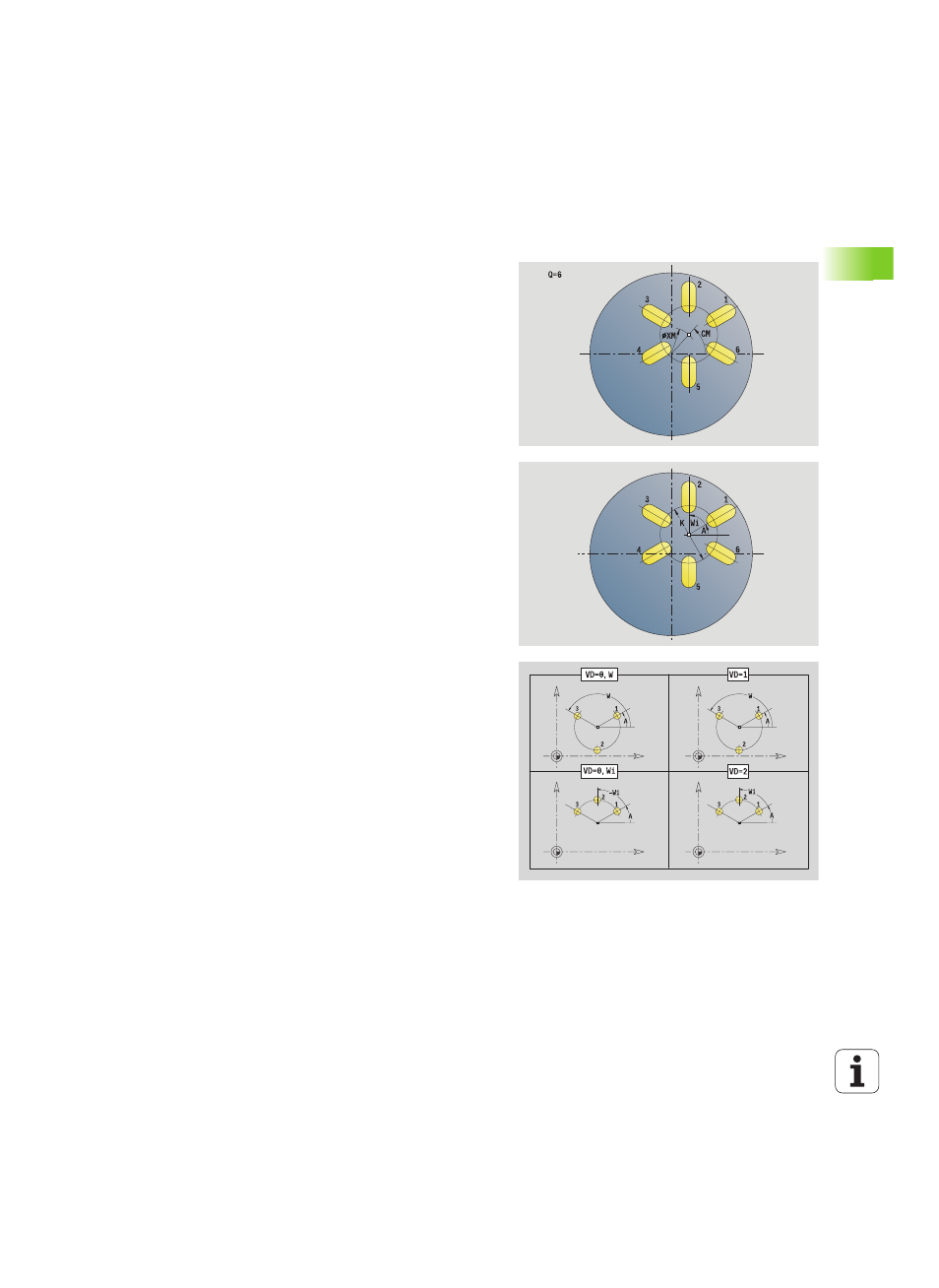

Юнит выполняет группу канавок на окружности с равными
интервалами на торцевой поверхности. Стартовая точка канавок
соответствует позициям шаблона. Длина и положение канавок
задаются в юните. Ширина канавки соответствует диаметру
фрезы.
Имя юнита: G791_Cir_Stirn_C / Цикл: G791 (см. страницу 348)
Доступ к технологической базе данных:
 Тип обработки: фрезерование
 Параметры, на которые оказывается влияние:
F, S, FZ, P
Форма Шаблон
Q
Количество канавок
XM, CM Центр полярно
XK, YK
Центр декартово
A Начальный угол
Wi Приращение угла
K Диаметр шаблона
W Конечный угол
V Направление вращения (по умолчанию: 0)
 VD=0, без W: отверстия на всей окружности
 VD=0, с W: отверстия на более длинной дуге
окружности
 VD=0, с Wi: знак перед Wi определяет направление
(Wi<0: по часовой стрелке)
 VD=1, с W: по часовой стрелке
 VD=1, с Wi: по часовой стрелке (знак перед Wi не
имеет значения)
 VD=2, с W: против часовой стрелки
 VD=2, с Wi: против часовой стрелки (знак Wi не
имеет значения)
Форма Цикл
Z1
Верхняя грань фрезерования
Z2 Дно фрезерования
L Длина канавки
A1 Угол к оси Х
P Максимальное врезание
FZ Подача на врезание
Другие формы: см. страницу 58
