Фрезерование поверхностей на торце G797

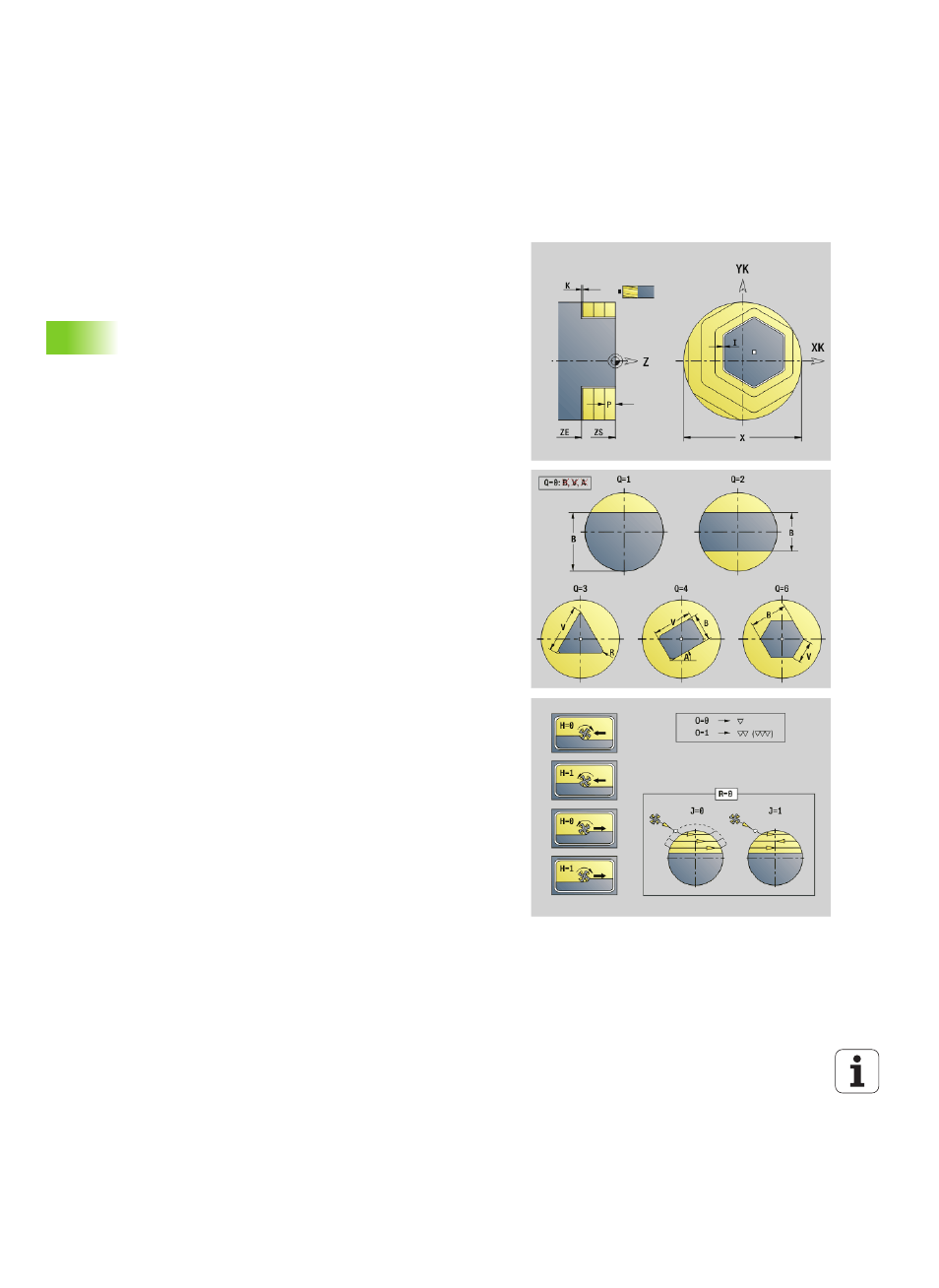

G797 фрезерует в зависимости от "Q" поверхности,
многоугольники или определенную в команде после G797 фигуру.
Параметр
Ид.
номе
р
Контур фрезерования – имя контура фрезерования
NS
Номер кадра – начало отрезка контура
Фигуры: номер кадра фигуры
Свободный замкнутый контур: первый элемент контура
(не стартовая точка)
X
Диаметр ограничения
ZS
Верхняя грань фрезерования
ZE
Дно фрезерования
B
Раствор ключа (отсутствует при Q=0): задает остающийся
материал. При четном количестве поверхностей можно
альтернативно запрограммровать "B" вместо "V".
Q=1: B=остаточная толщина
Q>=2: B=раствор ключа
V
Длина грани (отсутствует при Q=0)
R
Фаска/скругление
A
Угол наклона (привязку см. на вспомогательном рисунке) –
отсутствует при Q=0
Q
Количество поверхностей (по умолчанию: 0): диапазон: 0
<= Q <= 127
Q=0: за G797 следует описание фигуры (G301.. G307,
G80) или описание замкнутого контура (G100, G101-
G103, G80)
Q=1: одна плоскость
Q=2: две на 180° смещенные плоскости
Q=3: треугольник
Q=4: прямоугольник, квадрат
Q>4: многоугольник
P
Максимальная подача на врезание (по умолчанию: общая
глубина в одном направлении подачи)
U
Коэффициент перекрытия (по умолчанию: 0,5):
минимальное перекрытие траекторий фрезерования =
U*диаметр фрезы
I
Припуск параллельно контуру
K
Припуск Z
F
Подача на врезание
E
Уменьшенная подача для круговых элементов (по
умолчанию: активная подача)
H
Направление фрезерования (по умолчанию: 0): влияет не
только на направление вращения фрезы, но и на
направление фрезерования (см. рисунок)
0: встречное движение
1: попутное движение
