4.24 Обработка торцовой/задней
стороны
Ускоренный ход торцовой/задней стороны
G100
G100 производит перемещение на ускоренном ходу по
кратчайшему пути к "конечной точке".
Пример: G100
. . .
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N6 G100 XK20 YK5 [ускоренный ход торцовой
стороны]
N7 G101 XK50
N8 G103 XK5 YK50 R50
N9 G101 XK5 YK20
N10 G102 XK20 YK5 R20
N11 G14
N12 M15
. . .
Параметр
X
Конечная точка (диаметр)
C

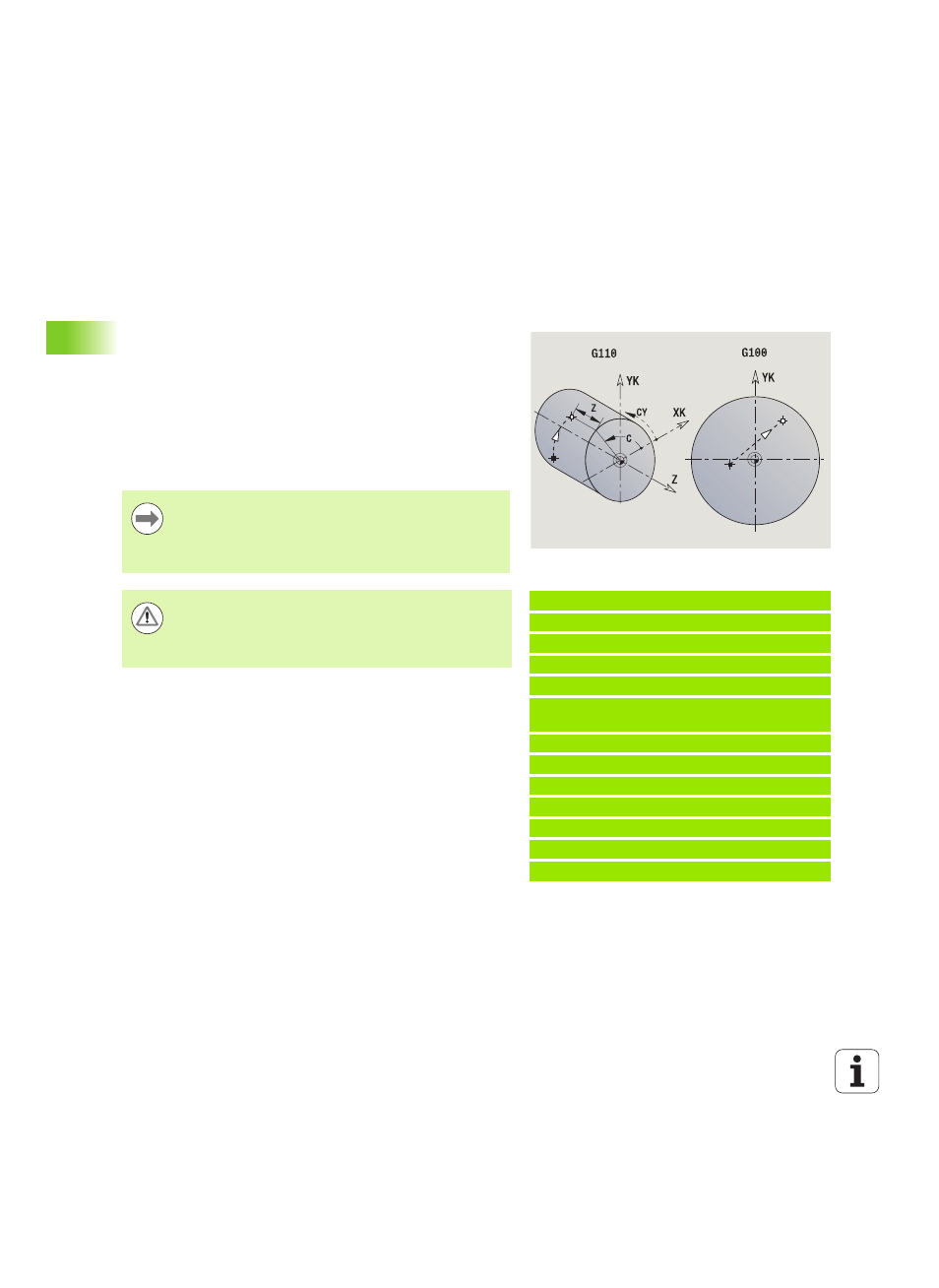

Конечный угол – направление угла: см. вспомогательный
рисунок
XK
Конечная точка (декартовы координаты)
YK
Конечня точка (декартовы координаты)
Z
Конечная точка (по умолчанию: текущая позиция Z)
Программирование:
X, C, XK, YK, Z: абсолютно, в приращениях или с
самоудержанием
Запрограммируйте X–C или XK–YK
Осторожно, опасность столкновения!
При G100 инструмент совершает прямолинейное
движение. Используйте G110 для позиционирования
заготовки под определенным углом.
