Выточка формы u g856, См. страницу 320), 21 цик л ы выт о чек – Инструкция по эксплуатации HEIDENHAIN SW 54843x-02 DIN Programming
Страница 320
320
DIN-программирование
4.21
Цик
л
ы
выт
о
чек

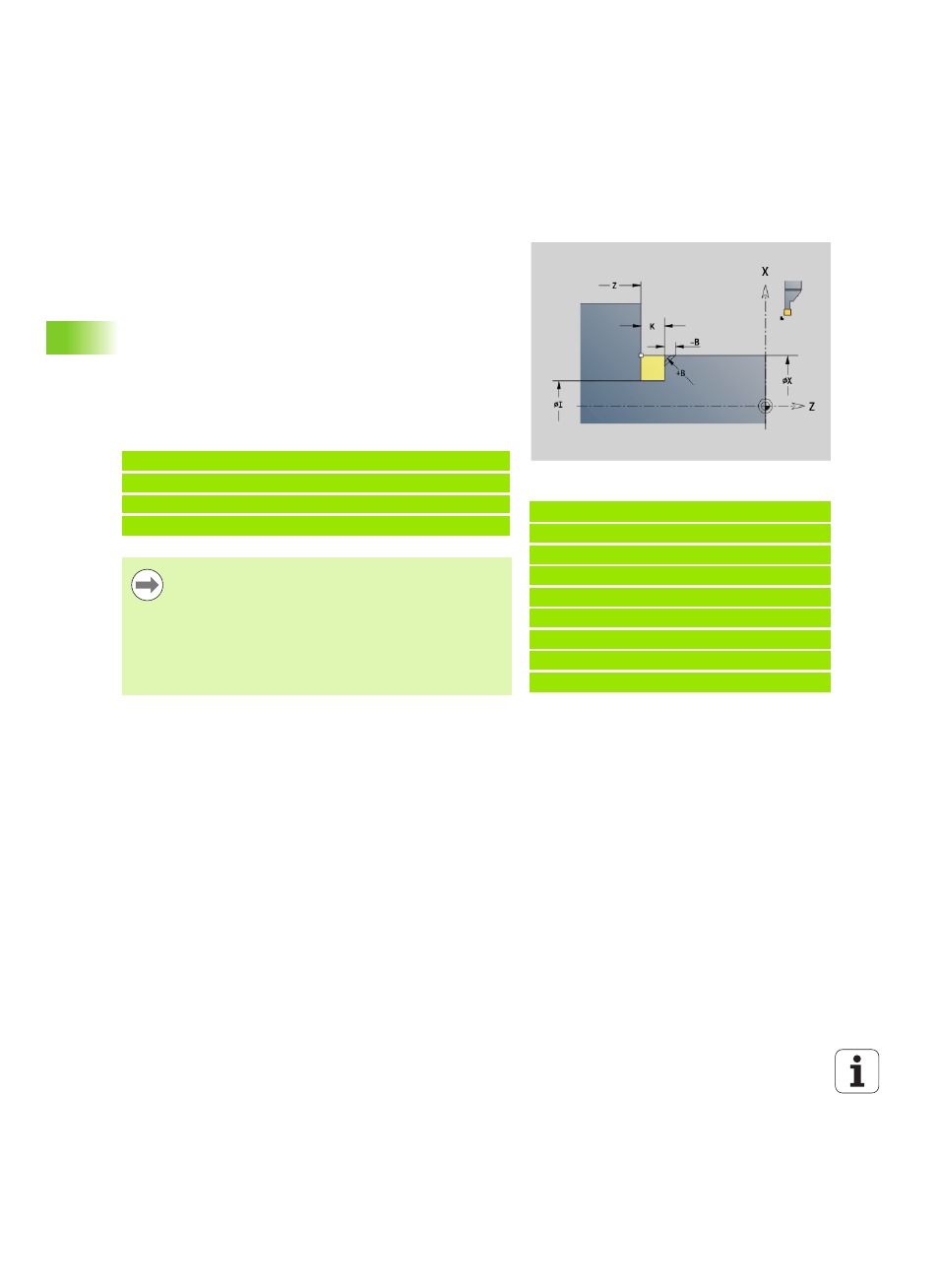

Выточка формы U G856
G856 изготавливает выточку и выполняет чистовую обработку
прилегающей плоской поверхности. Изготавливается на выбор
фаска или скругление.
Позиция инструмента после отработки цикла: точка старта цикла
Последующие кадры вызова цикла
Пример: G856
%856.nc
[G856]
N1 T3 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G856 I47 K7 B1
N4 G0 X50 Z-30
N5 G1 X60
N6 G80
КОНЕЦ
Параметр
I
Глубина выточки (по умолчанию: таблица норм)
K
Длина выточки (по умолчанию: таблица норм)
B
Фаска/скругление:
B>0: радиус скругления
B<0: ширина фаски
N.. G856 I.. K... /вызов цикла
N.. G0 X.. Z.. /угол выточки
N.. G1 X.. /конечная точка плоская поверхность
N.. G80 /конец описания контура
Выточка изготавливается только в прямоугольных,
параллельных оси углах контура на продольной оси.
Выполняется коррекция радиуса режущей
кромки.
Припуски: не учитываются
Если ширина режущей кромки инструмента не
определена, то "K" принимается в качестве ширины
кромки.
