300
DIN-программирование
4.18
Определ
ение
ко
н
тур
а
в
части
обрабо
тки

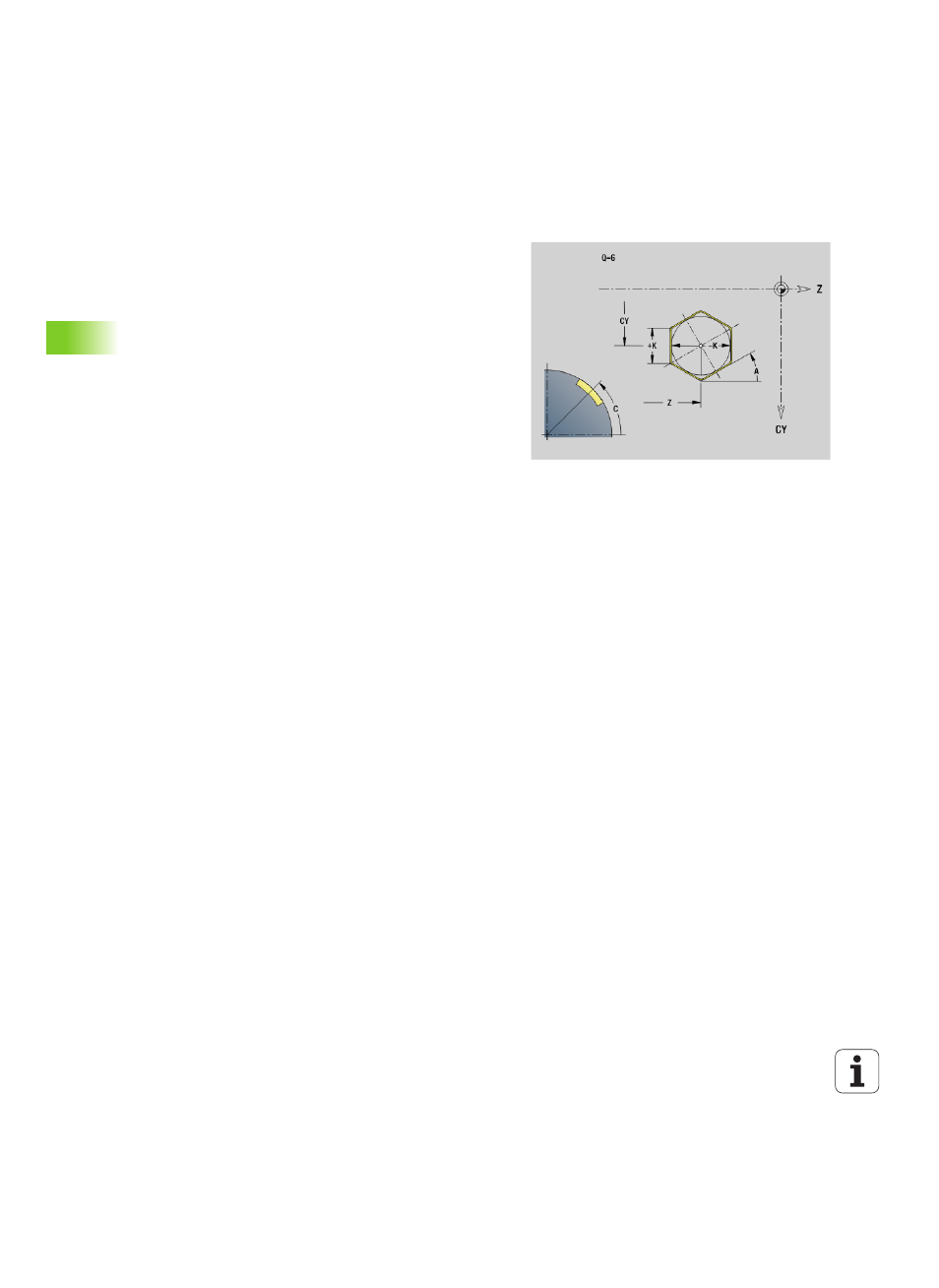

Многоугольник на образующей G317
G317 задает многоугольник на контуре образующей. Фигура
программируется в комбинации с G840, G845 или G846.
Параметр
Z
Центр
CY
Центральная точка как "размер отрезка", привязка:
развертка образующей на "отсчетном диаметре"
C
Центральная точка (угол)
Q
Количество граней (Q > 2)
A
Угол к оси Z (по умолчанию: 0°)
K
Длина грани
K>0: длина грани
K<0: диаметр вписанной окружности
R
Фаска/скругление (по умолчанию: 0°)
R>0: радиус скругления
R<0: ширина фаски
P
Глубина кармана
