DIN-программирование для оси Y
6.2
Конт
ур
ы
в
пл
о
ск
о
сти
XY

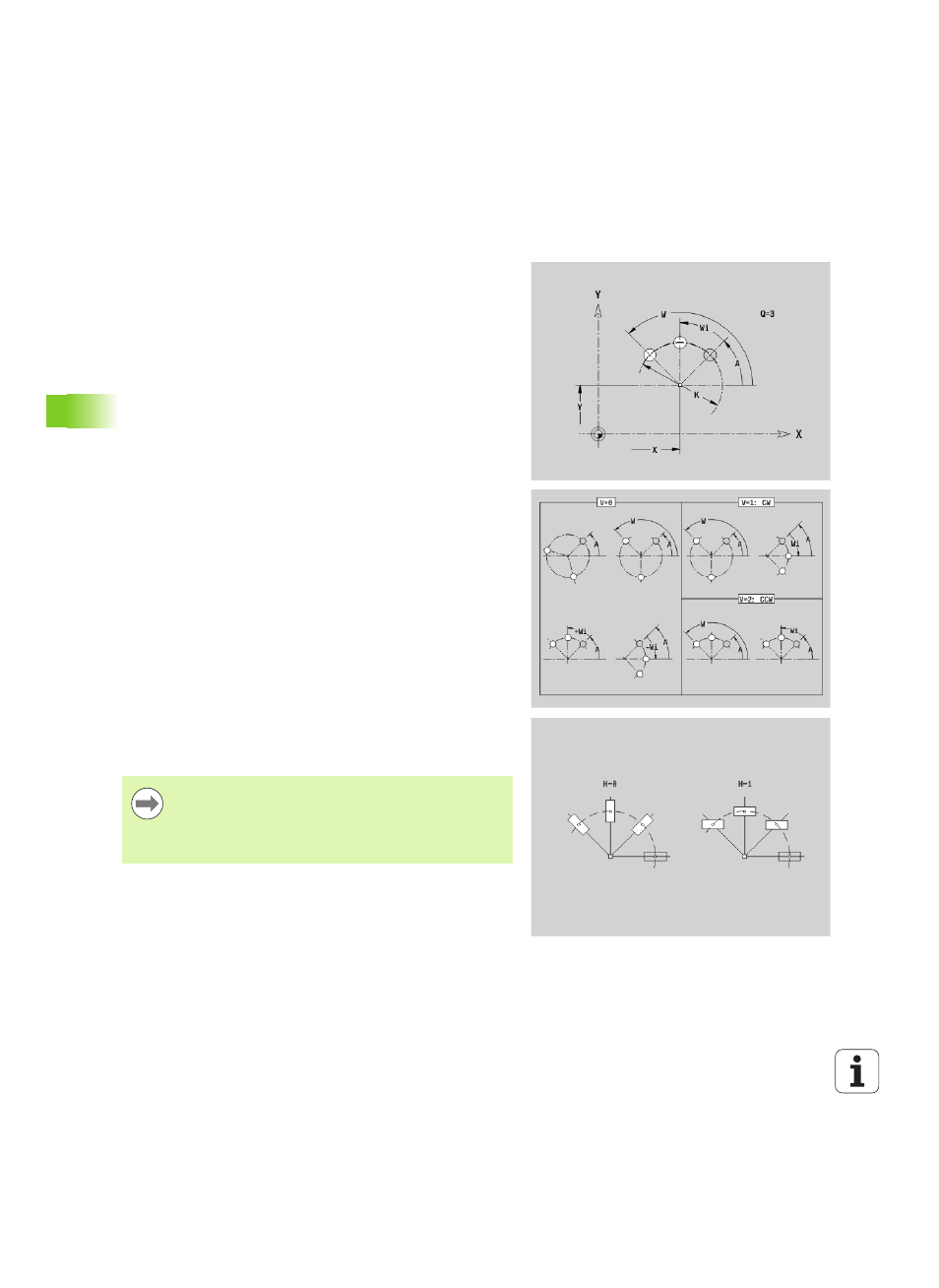

Группа отверстий на окружности в плоскости
XY G472-Geo
G472 задает группу отверстий на окружности в плоскости XY.
G472 действует на заданную в следующем кадре фигуру
(G3700,375, G377).
Параметр
Q
Количество фигур
K
Диаметр (диаметр шаблона)
A
Начальный угол – позиция первой фигуры (привязка:
положительное направление оси Х; по умолчанию: 0°)
W
Конечный угол – позиция последней фигуры (привязка:
положительное направление оси Х; по умолчанию: 360°)
Wi
Угол между двумя фигурами
V
Направление – ориентировка (по умолчанию: 0)
V=0, без W: деление полной окружности
V=0, с W: деление на более длинной дуге окружности
V=0, с Wi: знак перед Wi определяет направление (Wi<0:
по часовой стрелке)
V=1, с W: по часовой стрелке
V=1, с Wi: по часовой стрелке (знак перед Wi не имеет
значения)
V=2: с W: против часовой стрелки
V=2, с Wi: против часовой стрелки (знак Wi не имеет
значения)
X
Центр шаблона (радиус)
Y
Центр шаблона
H
Положение фигур (по умолчанию: 0)
0: нормальное положение, фигуры вращаются вокруг
центра окружности (вращение)
1: оригинальное положение, положение фигур
относительно системы координат остается одинаковым
(трансляция)
Программируйте отверстие/фигуру в следующем
кадре без центра. Исключение: круглая канавка.
Цикл фрезерования (раздел ОБРАБОТКА) вызывает
в следующем кадре отверстие/фигуру, а не
определение шаблона.
