362 DIN-программирование
4.26
Цик
л
ы
фрез
еров
ания
G840 – Фрезерование

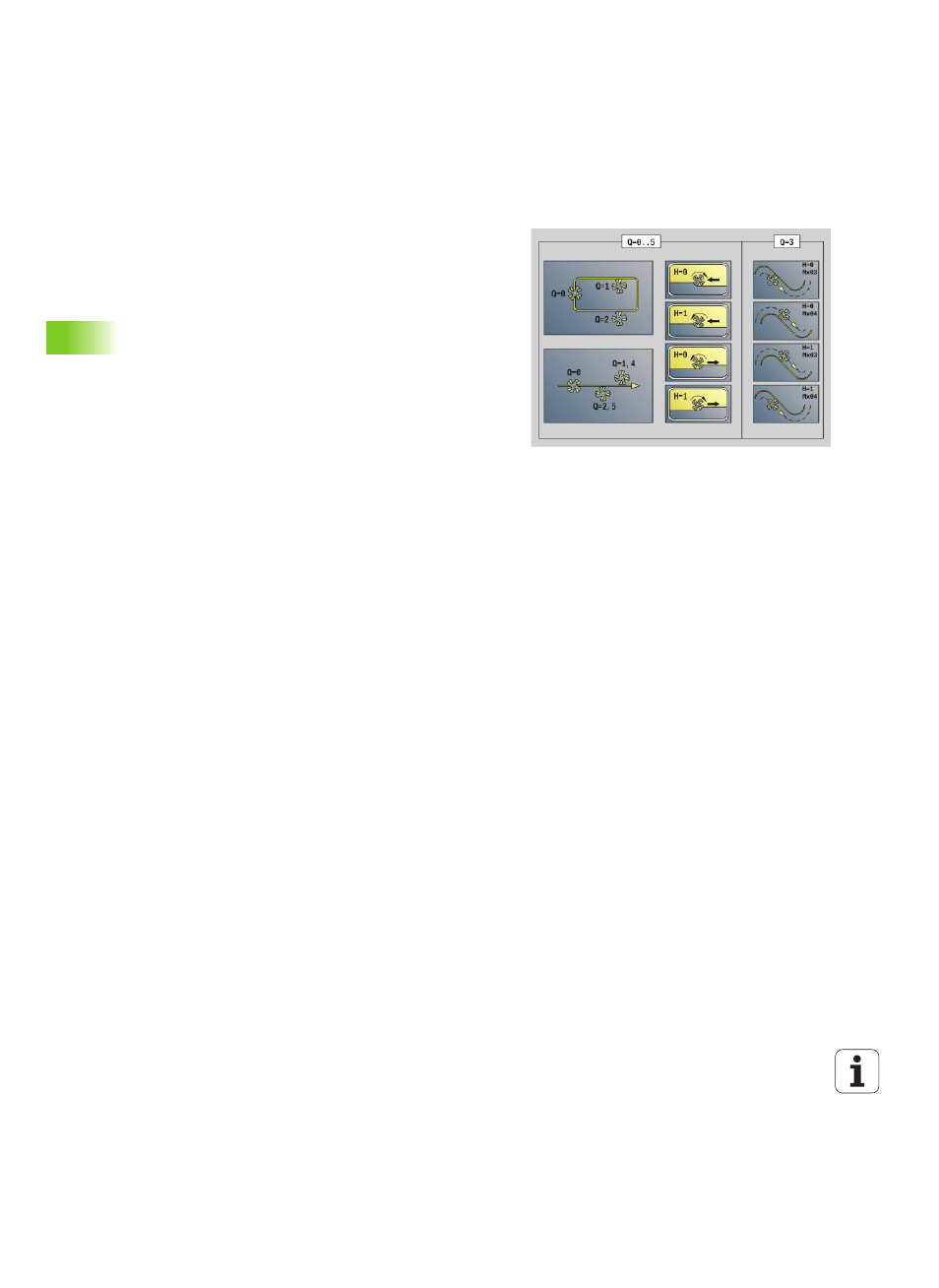

На направление фрезерования и компенсацию радиуса фрезы
(КРФ) вы можете повлиять при помощи типа цикла Q,
направления хода фрезы H и направления вращения фрезы (см.
таблицу). Программируйте только приведенные в следующей
таблице параметры.
Смотри также:
 G840 – Основы: Стр. 359
 G840 – определение положений предварительного сверления:
Стр. 360
Параметры фрезерования
Q
Тип цикла (= место фрезерования).
 Открытый контур. При пересечениях "Q" определяет,
обрабатывается ли первая область (со стартовой точки)
или весь контур.
 Q=0: центр фрезы на контуре (без КРФ).
 Q=1: обработка слева от контура. При пересечениях
G840 учитывает лишь первый отрезок контура
(стартовая точка: 1 точка пересечения).
 Q=2: обработка справа от контура. При пересечениях
G840 учитывает лишь первый отрезок контура
(стартовая точка: 1 точка пересечения).
 Q=3: в зависимости от "H" и направления вращения
фрезы фрезеровка производится слева или справа от
контура (смотри таблицу). При пересечениях G840
учитывает лишь первый отрезок контура (стартовая
точка: 1 точка пересечения).
 Q=4: обработка слева от контура. При пересечениях
G840 учитывает весь контур.
 Q=5: обработка справа от контура. При пересечениях
G840 учитывает весь контур.
 Замкнутый контур
 Q=0: центр фрезы на контуре (позиция
предварительного сверления = стартовой точке).
 Q=1: фрезерование внутри
 Q=2: фрезерование снаружи
 Q=3..5: запрещен
Ид.
номе
р
Контур фрезерования – имя контура фрезерования
NS Номер кадра – начало отрезка контура
 Фигуры: номер кадра фигуры
 Свободный открытый или замкнутый контур: первый
элемент контура (не стартовая точка)
