Страница 360: 26 цик л ы фрез еров ания
360
DIN-программирование
4.26
Цик
л
ы
фрез
еров
ания

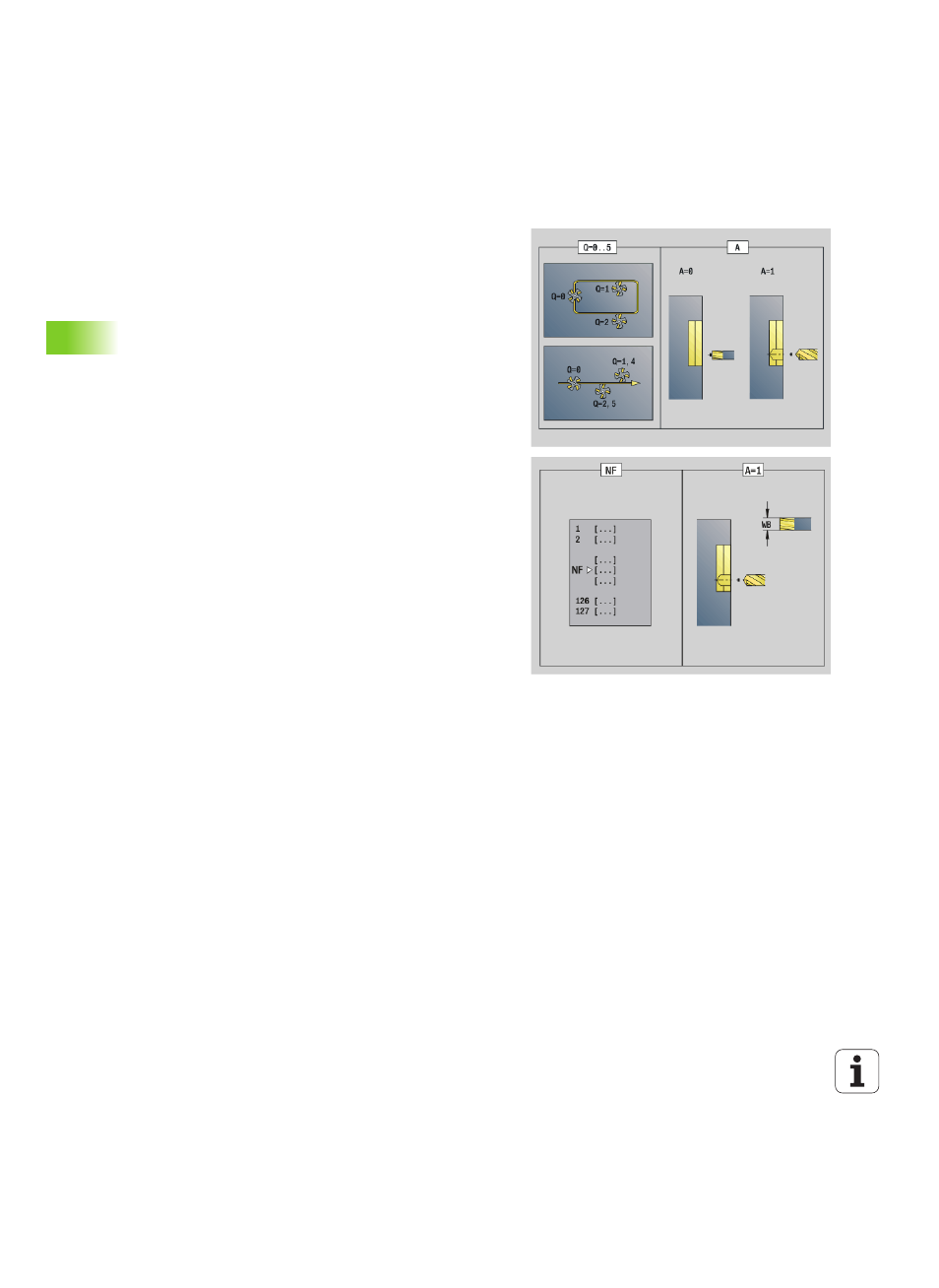

G840 – определение позиции предварительного сверления
"G840 A1 .." определяет позицию предварительного сверления и
сохраняет ее под заданным в "NF" отсчетном размере.
Программируйте только приведенные в следующей таблице
параметры.
См. также:
G840 – Основы: Стр. 359
G840 – Фрезерование: Стр. 362
Параметры – определение положения предварительного
сверления
Q
Тип цикла (= место фрезерования)
Открытый контур. При пересечениях "Q" определяет,
обрабатывается ли первая область (со стартовой точки)
или весь контур.
Q=0: центр фрезы на контуре (позиция
предварительного сверления = стартовой точке).
Q=1: обработка слева от контура. При пересечениях
учитывается лишь первый отрезок контура.
Q=2: обработка справа от контура. При пересечениях
учитывается лишь первый отрезок контура.
Q=3: не разрешено
Q=4: обработка слева от контура. При пересечениях
учитывается весь контур.
Q=5: обработка справа от контура. При пересечениях
учитывается весь контур.
Замкнутый контур
Q=0: центр фрезы на контуре (позиция
предварительного сверления = стартовой точке).
Q=1: фрезерование внутри
Q=2: фрезерование снаружи
Q=3..5: запрещен
ID
Контур фрезерования - имя контура фрезерования
NS
Номер стартового кадра контура – начало отрезка контура
Фигуры: номер кадра фигуры
Свободный замкнутый контур: первый элемент контура
(не стартовая точка)
Открытый контур: первый элемент контура (не стартовая
точка)
NE
Номер конечного кадра контура – конец отрезка контура
Фигуры, свободный замкнутый контур: ввод отсутствует
Открытый контур: последний элемент контура
Контур состоит из одного элемента:
Ввод отсутствует: обработка в направлении контура
NS=NE запрограммировано: обработка против
направления контура
