HEIDENHAIN MANUALplus 620, CNC PILOT 640
509
6.3
Конт
ур
ы
пл
о
ск
о
сти
YZ

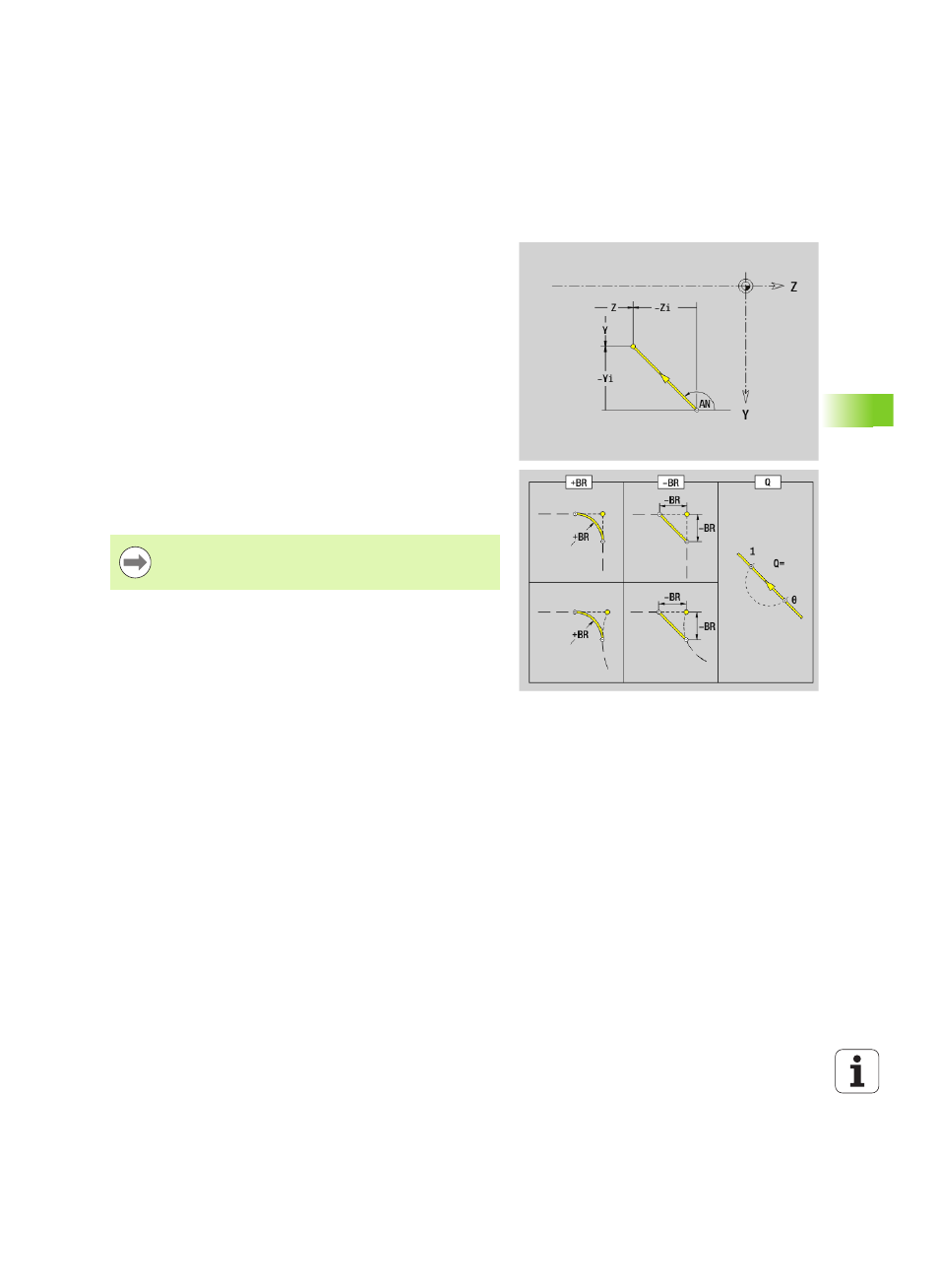

Отрезок в плоскости YZ G181-Geo
G181 задает линейный элемент контура в плоскости YZ.
Параметр
Y
Конечная точка
Z
Конечная точка
AN
Угол с положительным направлением оси Z
Q
Точка пересечения. Конечная точка, когда отрезок
пересекает дугу окружности (по умолчанию: 0):
0: ближняя точка пересечения
1: дальняя точка пересечения
BR
Фаска/скругление. Задает переход к следующему
элементу контура. Программируйте теоретическую
конечную точку, если вводится фаску/скругление.
Значение не введено: плавный переход
BB=0: не плавный переход
BR>0: радиус скругления
BB<0: ширина фаски
Программирование Y, Z: абсолютно, в приращениях,
с самоудержанием или "?"
