HEIDENHAIN MANUALplus 620, CNC PILOT 640
231
4.7
Конт
ур
ы
т
орцов
ой
/за
д
н
ей
ст
ороны

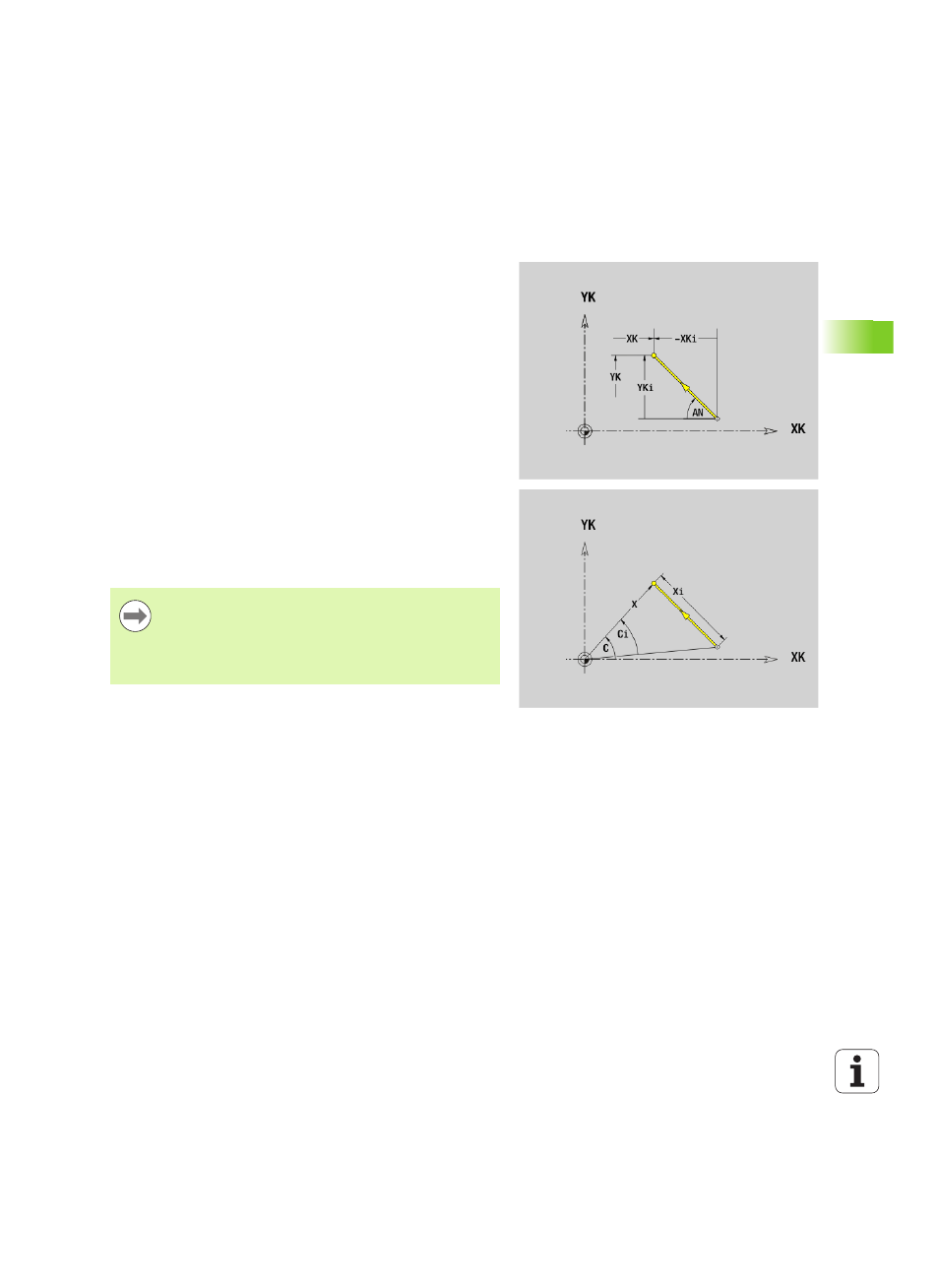

Отрезок контура торцовой/задней стороны
G101-Geo
G101 задает отрезок в контуре торцовой или задней стороны.
Параметр
X
Конечная точка в полярных координатах (диаметр)
C
Конечная точка в полярных координатах (угловой размер)
XK Конечная точка в декартовых координатах
YK Конечная точка в декартовых координатах
AN Угол к положительной оси XK
BR Фаска/скругление. Задает переход к следующему элементу
контура. Программируйте теоретическую конечную точку
при вводе фаски/скругления.
Ввод отсутствует: плавный переход
BB=0: не плавный переход
BR>0: радиус скругления
BB<0: ширина фаски
Q
Точка пересечения. Конечная точка, если отрезок
пересекает дугу окружности (по умолчанию: 0):
0: ближняя точка пересечения
1: дальняя точка пересечения
Программирование
X, XK, YX: абсолютно, в приращениях, с
самоудержанием или "?"
C: абсолютно, в приращениях или с
самоудержанием
