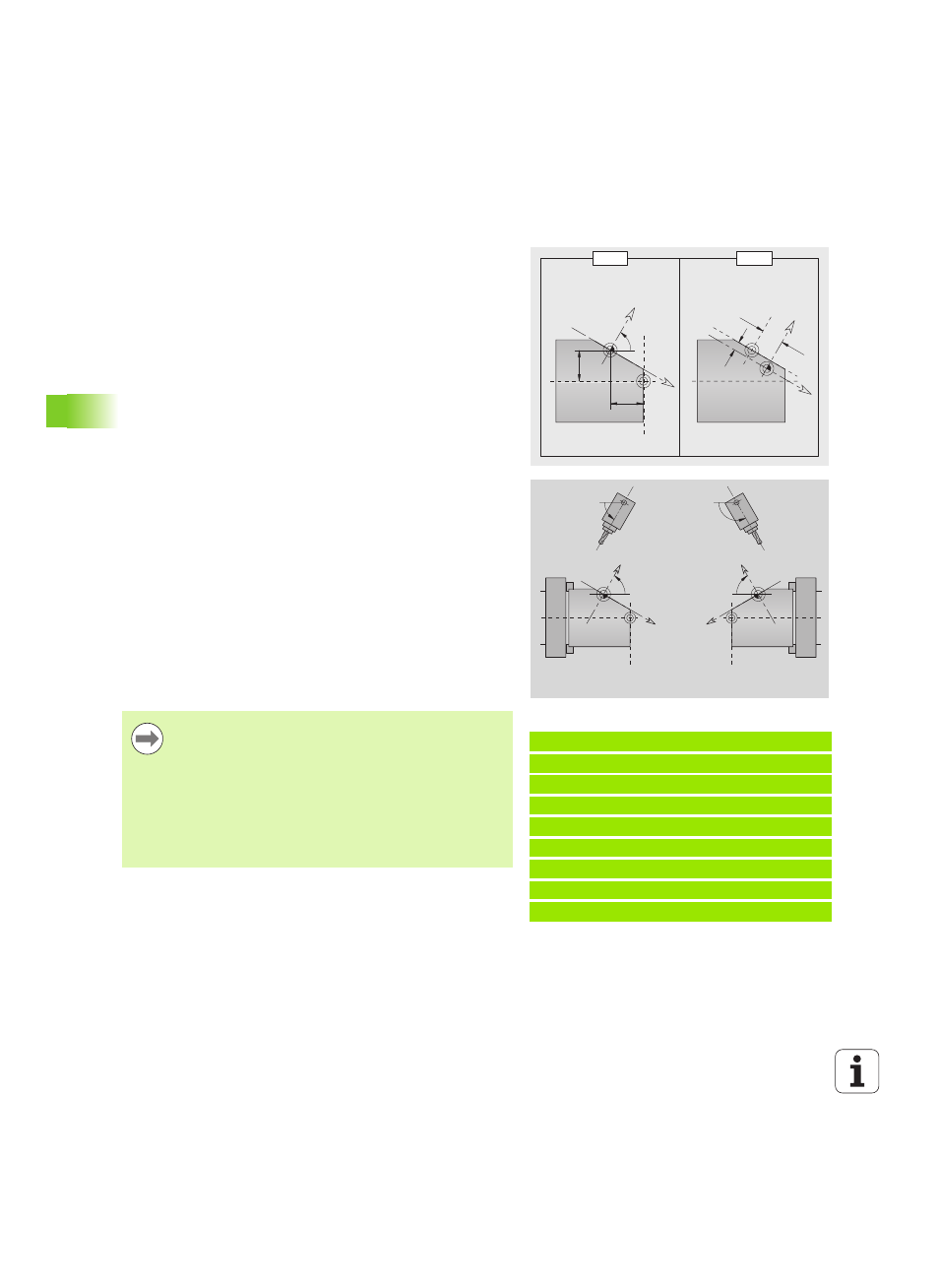

Наклон плоскости обработки G16
G16 выполняет следующие трансформации и вращения:
 Перемещает систему координат в положение I, K
 Поворачивает систему координат на угол В; начальная точка:
I, K
 Перемещает, когда это запрограммировано, систему координат
на U и W в развернутой системе координат
G16 Q0 возвращает обратно обрабатываемую плоскость.
Нулевая точка и система координат, определенная до G16,
теперь снова действительны.
G16 Q2 переключает назад на предыдущую плоскость обработки.
Осью отсчтета для "двугранного угла" является положительное
направление оси Z. Это имеет силу также в зеркальной системе
координат.
Пример: "G16"
. . .
ОБРАБОТКА
...
N.. G19
N.. G15 B130
N.. G16 B130 I59 K0 Q1
N.. G1 X.. Z.. Y
N.. G16 Q0
. . .
X
U, W B, I, K
–K
I
Z
B
X
–U
W
Z
Z
B
X
Z
B
X
Параметр
B
Двугранный угол; привязка: положительное направление
оси Z
I Плоскость отсчета в направлении Х (размер радиуса)
K Плоскость отсчета в направлении Z
U Смещение в направлении X
W Смещение в направлении Z
Q Включение/выключение наклона плоскости обработки
 0: отключить "Наклон плоскости обработки"
 1: наклон плоскости обработки
 2: переключение назад на предыдущую плоскость G16
Обратите внимание:
 В наклоненной системе координат Х является осью
подачи. Координаты Х задаются как координаты
диаметра.
 Зерквльное отражение системы координат не
оказывает влияния на ось отсчета угла поворота
(«угол оси В» при вызове инструмента).
 Пока G16 активирована, другие смещения нулевой
точки недопустимы.
