HEIDENHAIN MANUALplus 620, CNC PILOT 640 91
2.5
Юниты
–
Св
ер
л
ение
по
ос
и
C

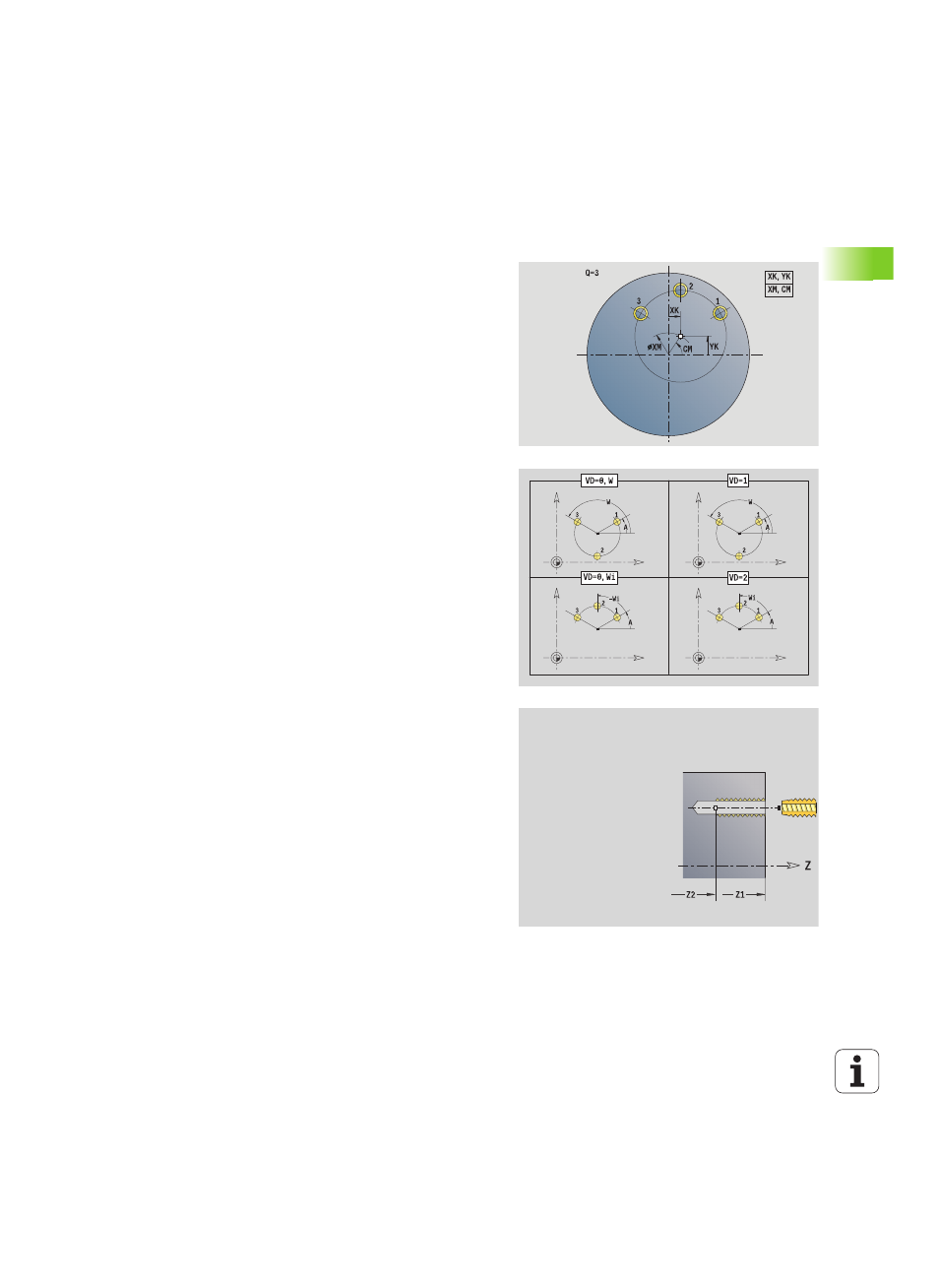

Юнит "Группа резьбовых отверстий на
окружности на торце"
Юнит выполняет сверление резьбовых отверстий на окружности
на торцевой поверхности.
Имя юнита: G73_Cir_Stirn_C / Цикл: G73 (см. страницу 327)
Используйте длину выхода при цанговых зажимах с
выравниванием длины. На основе глубины резьбы,
запрограммированного шага и "длины выхода" цикл рассчитывает
новый номинальный шаг. Номинальный шаг немного меньше
шага метчика. При выполнении резьбы сверло вытягивается из
зажимного патрона на "длину выхода". Таким образом
достигается более длительный срок службы метчиков. Доступ к технологической базе данных:
 Тип обработки: нарезание резьбы
 Параметры, на которые оказывается
влияние: S
Форма Шаблон
Q
Количество отверстий
XM, CM Центр полярно
XK, YK
Центр декартово
A Начальный угол
Wi Приращение угла
K Диаметр шаблона
W Конечный угол
VD Направление вращения (по умолчанию: 0)
 VD=0, без W: отверстия на всей окружности
 VD=0, с W: отверстия на более длинной дуге
окружности
 VD=0, с Wi: знак перед Wi определяет направление
(Wi<0: по часовой стрелке)
 VD=1, с W: по часовой стрелке
 VD=1, с Wi: по часовой стрелке (знак перед Wi не
имеет значения)
 VD=2, с W: против часовой стрелки
 VD=2, с Wi: против часовой стрелки (знак Wi не
имеет значения)
Форма Цикл
Z1
Стартовая точка сверления
Z2 Конечная точка сверления
F1 Шаг резьбы
B Длина разбега
L Длина выхода при использовании зажимных цанг с
компенсацией длины (по умолчанию: 0)
SR Частота вращения возврата (по умолчанию: частота
вращения сверла)
RB Плоскость возврата (по умолчанию: назад к стартовой
позиции или на безопасное расстояние)
Другие формы: см. страницу 58
