116 Юниты smart.Turn
2.6
Юниты
–
Предв
арительное
св
ер
л
ение
по
ос
и
C

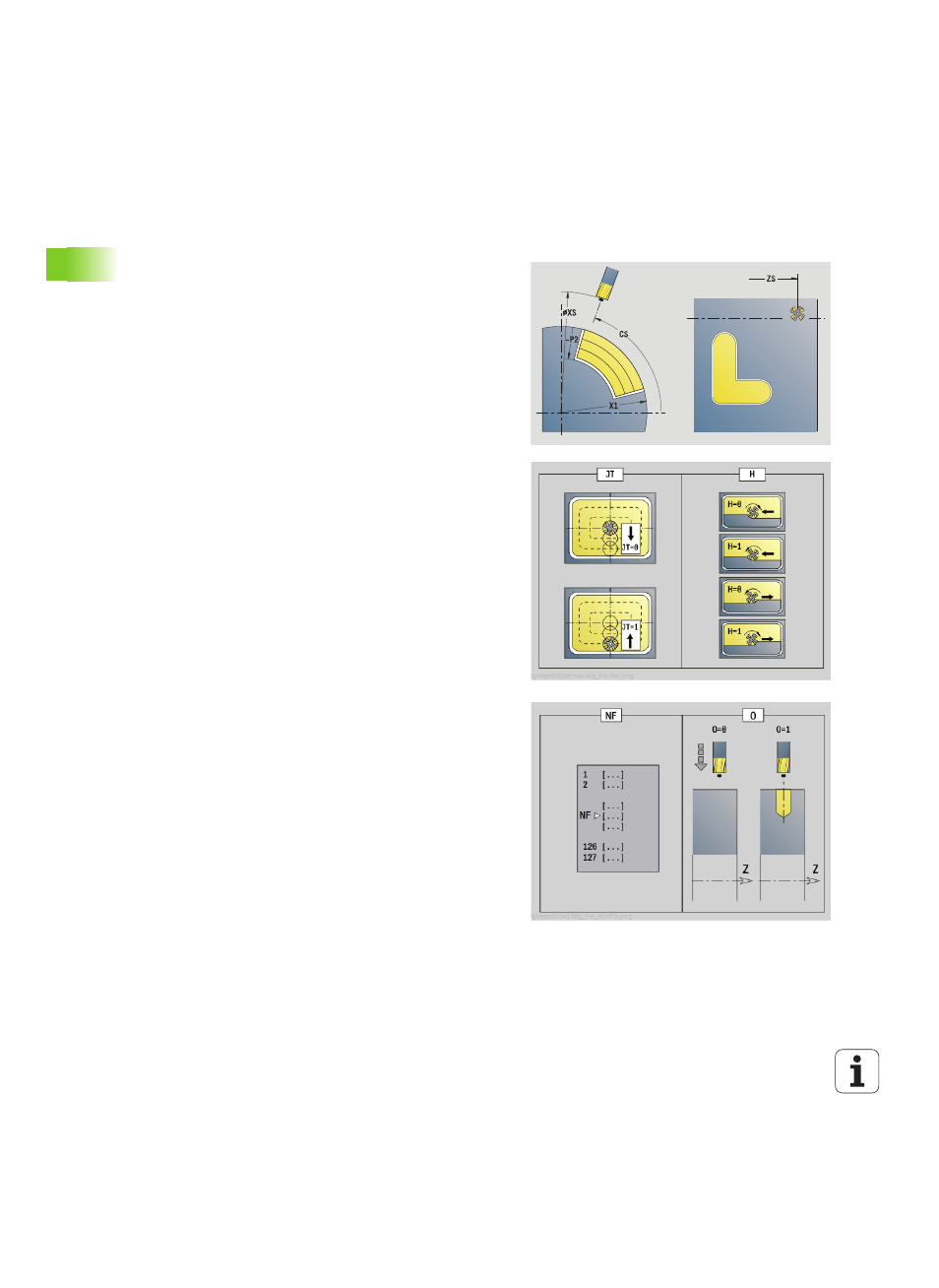

Юнит "Предварительное сверление, фрезерование
карманов ICP на боковой поверхности"
Юнит определяет положение предварительного сверления и
выполняет сверление. Следующий цикл фрезерования получает
позицию предварительного сверления через сохраненную в NF
ссылку. Если карман состоит из нескольких отрезков, юнит
создает одно отверстие для каждого отрезка.
Имя юнита: DRILL_MAN_845_C / Циклы: G845 A1 (см. страницу
370); G71 (см. страницу 324)
Доступ к технологической базе данных:
 Тип обработки: сверление
 Параметры, на которые оказывается влияние:
F, S
Форма Контур
FK
см. страницу 60
NS Номер стартового кадра контура
NE Номер кадра конца контура
X1 Верхняя грань фрезерования (диаметр)
P2 Глубина контура
Форма Цикл
JT
Направление прогона
 0: изнутри наружу
 1: снаружи внутрь
H Направление хода фрезы
 0: встречное движение
 1: попутное движение
I Припуск в направлении врезания
K Припуск параллельно контуру
U Коэффициент перекрытия (по умолчанию: 0,5)
WB Диаметр фрезы
NF Маркер позиции
E Время выдержки в конце отверстия (по умолчанию: 0)
D Возврат на
 0: ускоренный ход
 1: подача
V Уменьшение скорости подачи
 0: без уменьшения
 1: в конце отверстия
 2: в начале отверстия
 3: в начале и конце отверстия
AB Длина засверливания/просверливания (расстояние
для сокращения подачи)
RB Плоскость возврата (диаметр)
Другие формы: см. страницу 58
