Юниты smart.Turn
2.2
Юниты
–
Чернов
ая
обрабо
тка

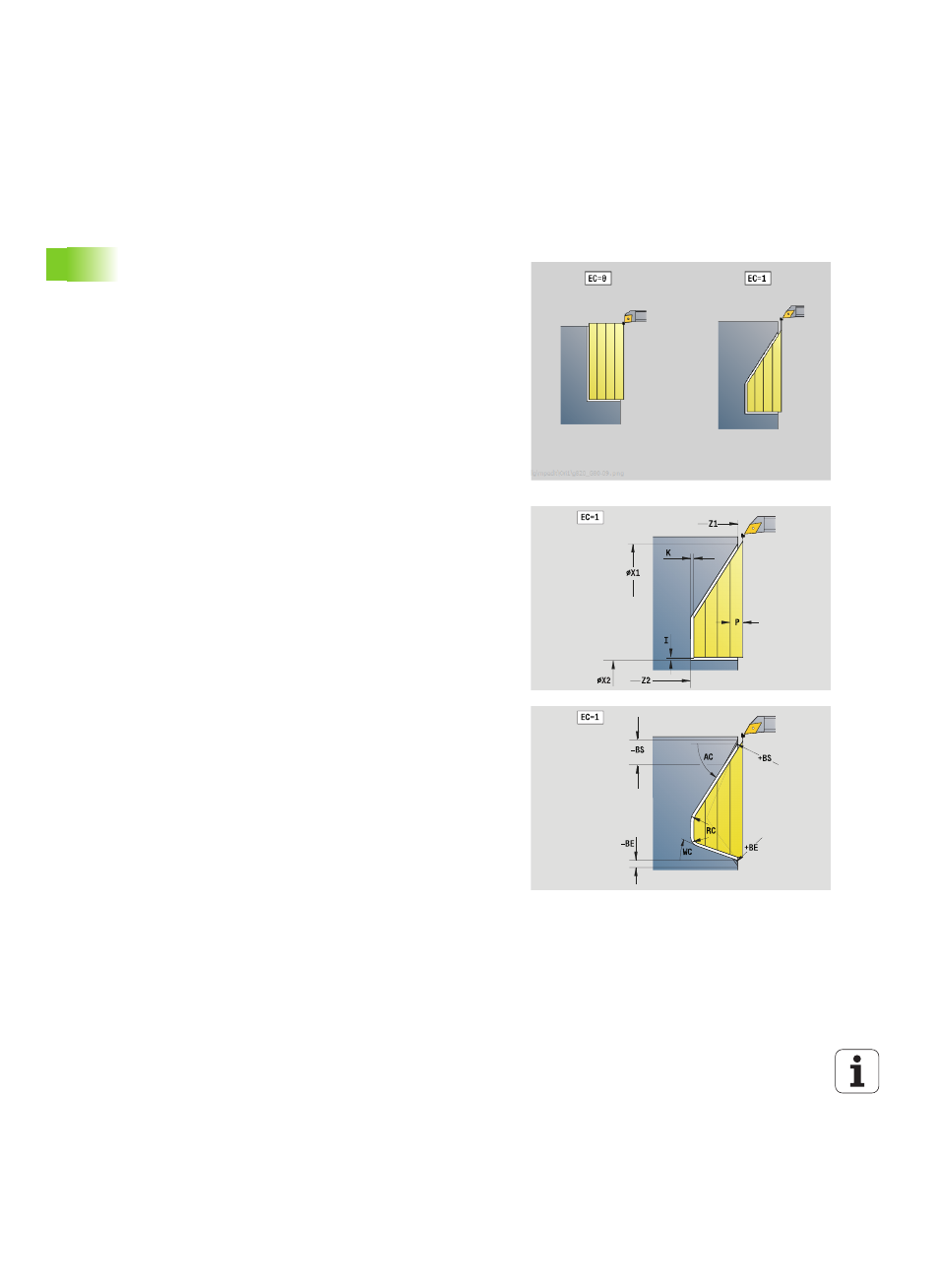

Юнит "Поперечная чистовая обработка,
непосредственный ввод контура"
Юнит производит нарезку стружки контура с описанными
параметрами. В EC задается, идет ли речь о "нормальном"
контуре или контуре врезания.
Имя юнита: G820_G80 / Цикл: G820 (см. страницу 274)
Доступ к технологической базе данных:
Тип обработки: черновая обработка
Параметры, на которые оказывается влияние:
F, S, E, P
Форма Контур
EC
Тип контура
0: нормальный контур
1: контур врезания
X1, Z1
Начальная точка контура
X2, Z2
Конечная точка контура
RC
Скругление: радиус угла контура
AC
Начальный угол: угол первого элемента контура
(Диапазон: 0° < AC < 90°)
WC
Конечный угол: угол последнего элемента контура
(Диапазон: 0° < WC < 90°)
BS
Фаска/скругление в начале:
BS>0: радиус скругления
BS<0: длина отрезка фаски
BE
Фаска/скругление в конце:
BE>0: радиус скругления
BE<0: длина отрезка фаски
BP
Длительность паузы: промежуток времени для
прерывания движения подачи. Благодаря прерванной
подаче ломается стружка.
BF
Длительность подачи: интервал времени до
следующей паузы. Благодаря прерванной подаче
ломается стружка.
Форма Цикл
P
Максимальное врезание
I, K
Припуск в направлении Х, Z (I: диаметр)
E
Поведение при врезании
E>0: подача врезания при обработке ниспадающих
элементов контура. Обрабатываются нисходящие
элементы контура.
Ввод отсутствует: подача врезания уменьшается при
обработке нисходящих элементов контура –
максимум 50%. Обрабатываются нисходящие
элементы контура.
H
Сглаживание контура
0: после каждого прохода вдоль контура (в пределах
диапазона подачи)
1: сглаживание контура после последнего прохода
(по всему контуру); отвод под 45°
2: без сглаживания контура; отвод под 45°
Другие формы: см. страницу 58
