282 DIN-программирование
4.17
Цик
л
ы
то
ч
ен
и
я
, св
яз
анные
с
ко
н
тур
ом

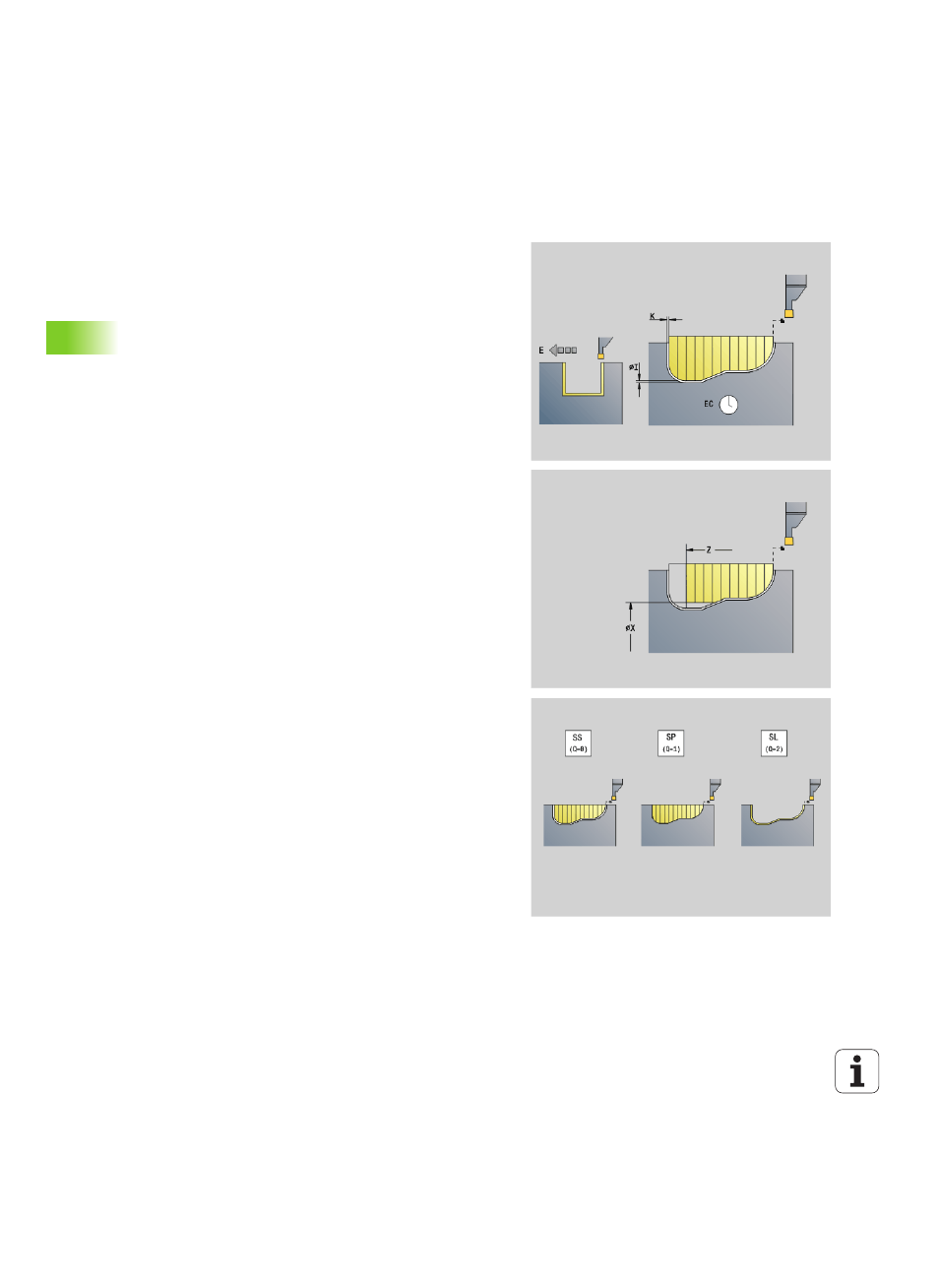

Врезание G860
G860 нарезает стружку определенной области контура. Вы либо
передаете ссылку на контур, который нужно обработать, в
параметры цикла, либо определяете контур напрямую после
вызова цикла (см. "Работа с применением циклов, связанных с
контуром" на странице 269). Обрабатываемый контур может
содержать несколько уклонов. В другом случае поверхность
резания разделяется на несколько участков.
Параметр
ID
Вспомогательный контур - идентификационный номер
обрабатываемого контура
NS Номер начального кадра
 Начало зоны контура или
 Ссылка на прорезку G22-/G23-Geo
NE Номер конечного кадра (конец раздела контура):
 NE не запрограммирован: элемент контура NS
обрабатывается в направлении определения контура.
 Запрограммировано NS=NE: элемент контура NS
обрабатывается в направлении, противоположном
направлению определения контура.
 NE отсутствует, если контур определен с помощью G22-
/G23-Geo
I Припуск в направлении X (диаметр) (по умолчанию: 0)
K Припуск в направлении Z (по умолчанию: 0)
Q Выполнение (по умолчанию: 0)
 0: черновая и чистовая обработка
 1: только черновая обработка
 2: только чистовая обработка
X Ограничение резания в направлении X (диаметр) – (по
умолчанию: ограничение резания отсутствует)
Z Ограничение резания в направлении Z (по умолчанию:
ограничение резания отсутствует)
V Идентификатор начала/конца (по умолчанию: 0)
Обрабатывается фаска/скругление:
 0: в начале и в конце
 1: в начале
 2: в конце
 3: без обработки
E Подача чистовой обработки (по умолчанию: активная
подача)
EC Время выдержки
