HEIDENHAIN MANUALplus 620, CNC PILOT 640 167
3.2
Юниты
–
Предв
арительное
св
ер
л
ение
,
ос
ь
Y
3.2 Юниты – Предварительное
сверление, ось Y

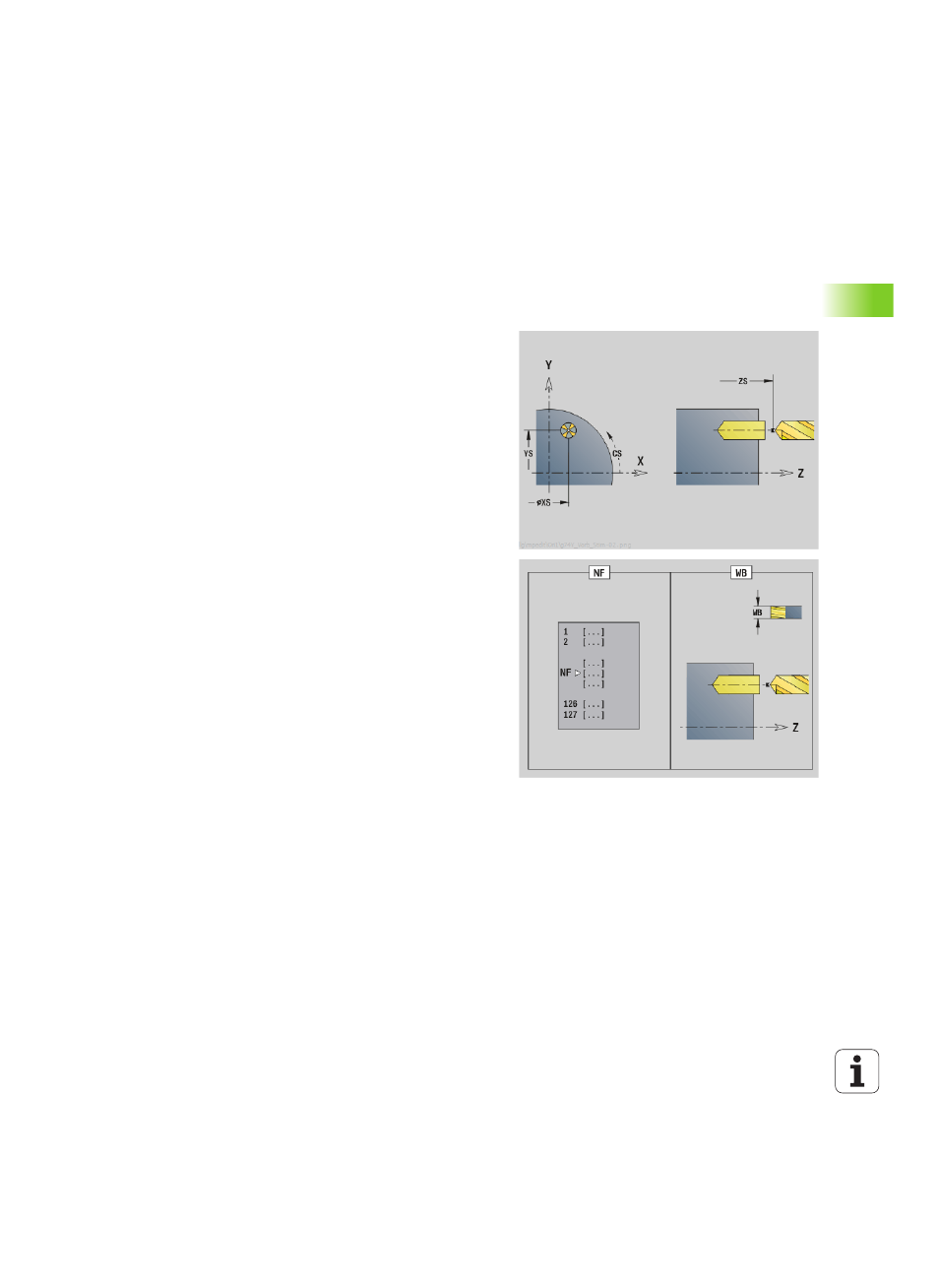

Юнит "Предварительное сверление,
контурное фрезерование ICP, плоскость XY"
Юнит определяет положение предварительного сверления и
выполняет сверление. Следующий цикл фрезерования получает
позицию предварительного сверления через сохраненную в NF
ссылку. Если контур фрезерования состоит из нескольких
отрезков, юнит создает одно отверстие для каждого отрезка.
Имя юнита: DRILL_STI_840_Y / Циклы: G840 A1 (см. страницу
360); G71 (см. страницу 324)
Доступ к технологической базе данных:
 Тип обработки: сверление
 Параметры, на которые оказывается влияние:
F, S
Параметры формы Контур
FK
см. страницу 60
NS Номер стартового кадра контура
NE Номер кадра конца контура
Z1 Верхняя грань фрезерования
P2 Глубина контура
Параметры формы Цикл
JK
Место фрезерования
 0: на контуре
 1, замкнутый контур: в пределах контура
 1, незамкнутый контур: слева от контура
 2, замкнутый контур: вне контура
 2, незамкнутый контур: справа от контура
 3: в зависимости от H и MD
H Направление прохода фрезерования
 0: встречное движение
 1: попутное движение
I Припуск параллельно контуру
K Припуск в направлении подачи
R Радиус подвода
WB Диаметр фрезы
NF Маркер позиции
