HEIDENHAIN MANUALplus 620, CNC PILOT 640 333
4.22
Цик
л
ы
св
ер
л
е
ния

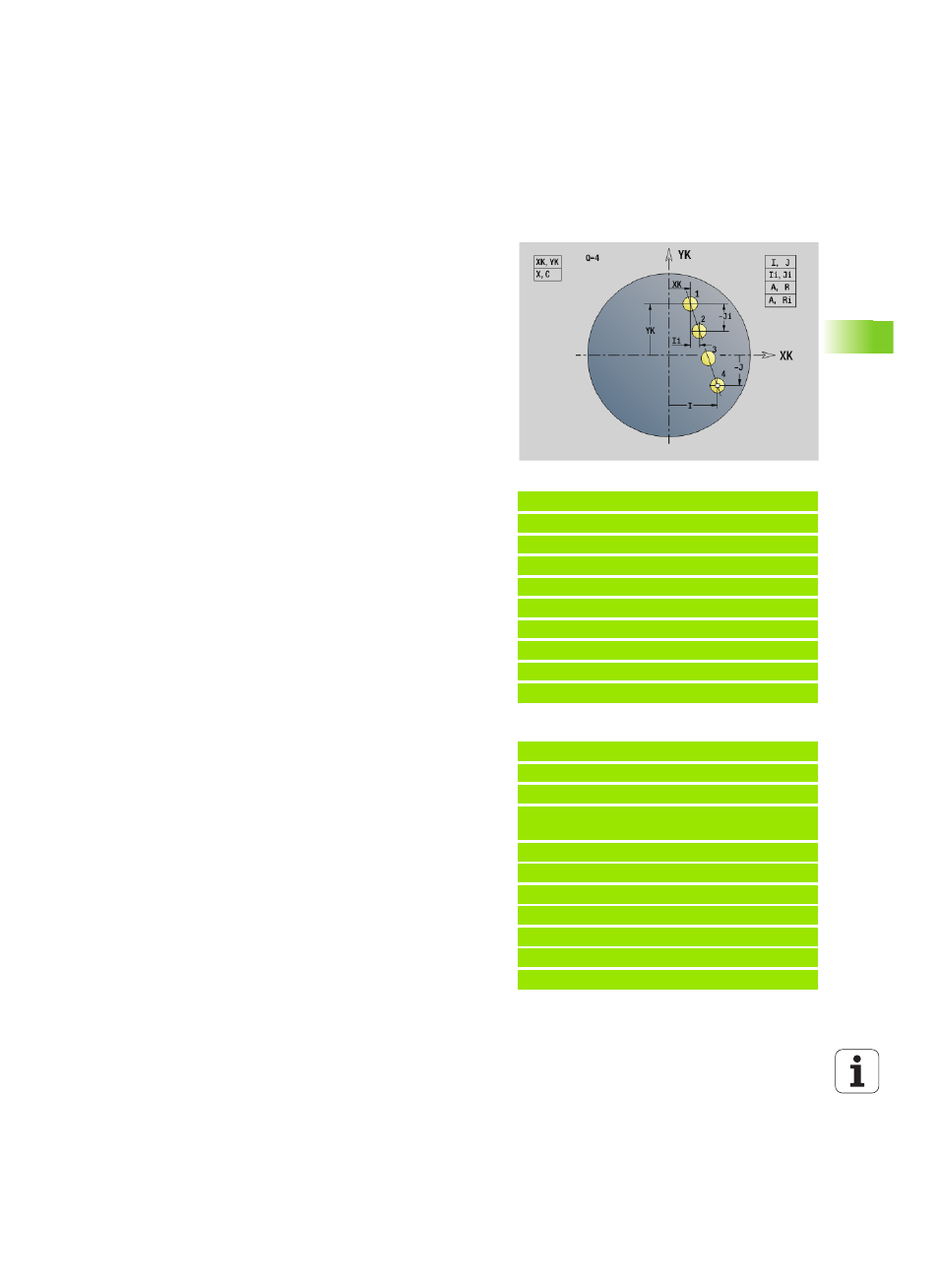

Группа отверстий на прямой на торце G743
G743 выполняет линейный шаблон для сверления или
фрезерования с равными интервалами на торцевой поверхности.
Если не задана конечная точка ZE, запускается цикл сверления/
фрезерования следующего NC-кадра. По этому принципу
комбинируется описание шаблона с
 циклами сверления (G71, G74, G36)
 циклом фрезерования линейной канавки (G791)
 циклом фрезерования контура с "произвольным контуром"
(G793)
Комбинации параметров для определения начальной точки или
позиции шаблона:
 Начальная точка шаблона:
 XK, YK
 X, C
 Позиции шаблона:
 I, J и Q
 Ii, Ji и Q
 R, A и Q
 Ri, Ai и Q
Пример: G743
%743.nc
[G743]
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G743 XK20 YK5 A45 Ri30 Q2
N6 G791 X50 C0 ZS0 ZE-5 P2 F0.15
N7 M15
КОНЕЦ
Пример: Последовательности команд
[ простой шаблон сверления ]
N.. G743 XK.. YK.. ZS.. ZE.. I... J.. Q..
. . .
[ шаблон сверления со сверлением глубоких
отверстий ]
N.. G743 XK.. YK.. ZS.. I... J.. Q..
N.. G74 ZE.. P.. I..
. . .
[ шаблон фрезерования с линейной канавкой ]
N.. G743 XK.. YK.. ZS.. I... J.. Q..
N.. G791 K.. A Z..
. . .
Параметр
XK
Начальная точка шаблона в декартовых координатах
YK Начальная точка шаблона в декартовых координатах
ZS Начальная точка обработки сверлением/фрезерованием
ZE Конечная точка обработки сверлением/фрезерованием
X Диаметр (начальная точка шаблона в полярных
координатах)
C Угол (начальная точка шаблона в полярных координатах)
A Угол образца
I Конечная точка шаблона (декартово)
Ii (Конечная точка) расстояние шаблона (декартово)
J Конечная точка шаблона (декартово)
Ji (Конечная точка) расстояние шаблона (декартово)
R Длина (расстояние от первой до последней позиции)
Ri Длина (расстояние до следующей позиции)
Q Количество отверстий/фигур (по умолчанию: 1)
