44 NC-программирование
1.3
Идентификат
о
р
ра
здела
программы
1.3 Идентификатор раздела
программы
Вновь созданная NC-программа уже содержит идентификаторы
разделов. В зависимости от постановки задачи можно добавлять
дополнительные или удалять существующие идентификаторы.
NC-программа должна содержать как минимум идентификаторы
ОБРАБОТКА и КОНЕЦ.

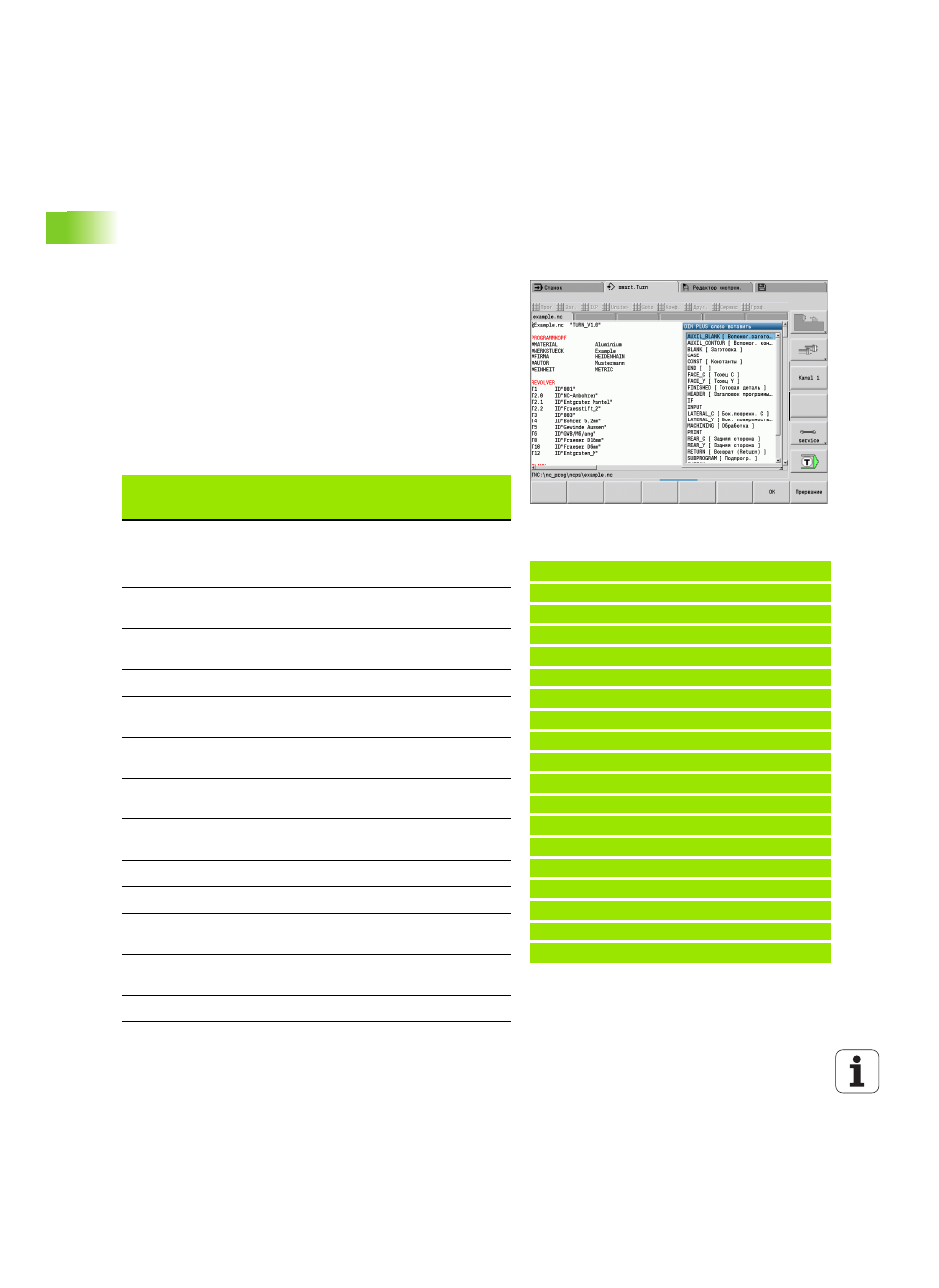

Другие идентификаторы раздела программы находятся в блоке
выбора "Вставить слово DIN PLUS" (пункт меню "Дополнительно
> DINplus-слово..."). Система ЧПУ вносит идентификатор раздела
в правильную или в актуальную позицию.
Идентификация раздела выполняется по-немецки при языке
диалога "немецкий". Все другие языки используют английскую
идентификацию разделов.
Пример: Идентификаторы разделов
программы
. . . [Разделы описания контуров]
ЗАГОТОВКА
N1 G20 X100 Z220 K1
ГОТОВАЯ ДЕТАЛЬ
N2 G0 X60 Z0
N3 G1 Z-70
. . .
ТОРЕЦ Z-25
N31 G308 ID“01“ P-10
N32 G402 Q5 K110 A0 Wi72 V2 XK0 YK0
N33 G300 B5 P10 W118 A0
N34 G309
ТОРЕЦ Z0
N35 G308 ID“02“ P-6
N36 G307 XK0 YK0 Q6 A0 K34.641
N37 G309
. . .
Обзор идентификаторов разделов программы
немецкий язык английский язык
Начало программы
PROGRAMMKOPF
(ЗАГОЛОВОК) HEADER Стр. 45
ЗАЖИМНЫЕ
ПРИСПОСОБЛЕНИЯ CLAMPS Стр. 46
REVOLVER
(РЕВОЛЬВЕР)
TURRET Стр. 47
Описание контура
ROHTEIL
(ЗАГОТОВКА) BLANK Стр. 48
FERTIGTEIL (ГОТ.
ДЕТАЛЬ) FINISHED Стр. 48
HILFSKONTUR
(ВСПОМОГ. КОНТУР)
AUXIL_CONTOUR Стр. 48
ВСПОМОГАТЕЛЬНАЯ
ЗАГОТОВКА AUXIL_BLANK Стр. 48
Контуры оси C
STIRN (ТОРЕЦ) FACE_C Стр. 48
RUECKSEITE (ОБР.
СТОРОНА)
REAR_C Стр. 48
MANTEL
(ОБРАЗУЮЩАЯ) LATERAL_C Стр. 48
Контуры оси Y
