HEIDENHAIN MANUALplus 620, CNC PILOT 640
329
4.22
Цик
л
ы
св
ер
л
е
ния

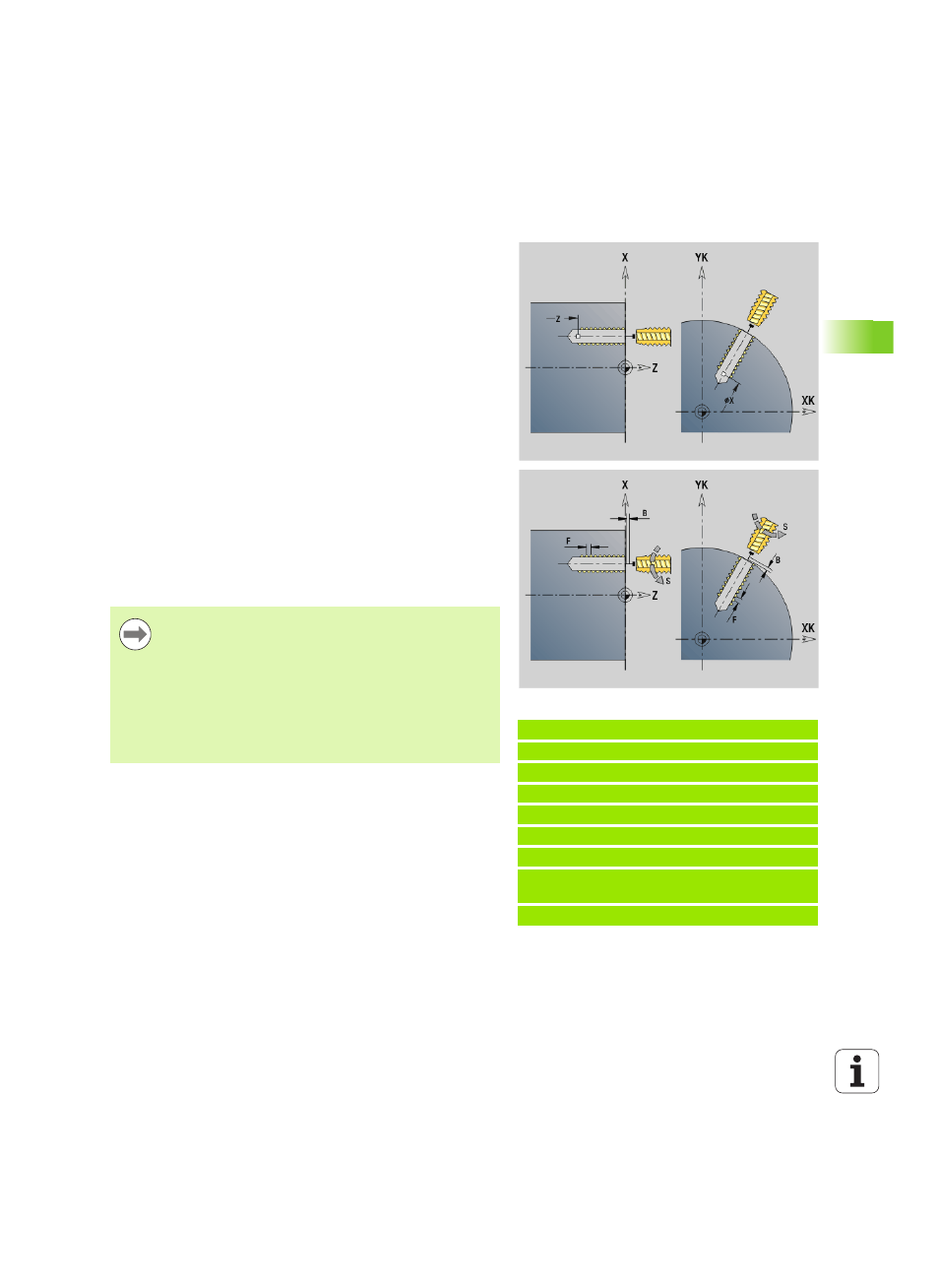

Нарезание резьбы G36 – отдельный путь
G36 выполняет нарезание аксиальной/радиальной резьбы с
помощью неподвижных или приводимых инструментов. G36
определяет на основании "X/Z", выполняется радиальное или
аксиальное сверление.
Перед G36 перейдите в стартовую точку. G36 после нарезания
внутренней резьбы производит возврат в стартовую точку.
Возможности обработки:
Неподвижный метчик: главный шпиндель и привод подачи
синхронизируются.
Приводимый метчик: приводимый инструмент и привод подачи
синхронизируются.
Пример: G36
. . .
N1 T5 G97 S1000 G95 F0.2 M3
N2 G0 X0 Z5
N3 G71 Z-30
N4 G14 Q0
N5 T6 G97 S600 M3
N6 G0 X0 Z8
N7 G36 Z-25 F1.5 B3 [нарезание внутренней
резьбы]
. . .
Параметр
X
Конечная точка радиального отверстия (диаметр)
Z
Конечная точка аксиального отверстия
F
Подача на один оборот (шаг резьбы)
B
Длина захода для синхронизации шпинделя и привода
подачи
S
Частота вращения возврата (по умолчанию: частота
вращения сверла)
P
Глубина ломки стружки
I
Расстояние отвода
"Цикл-стоп" останавливает нарезание резьбы.
"Цикл - старт" продолжает процесс нарезания
резьбы.
Используйте для изменения скорости потенциометр
подачи.
Коррекция шпинделя не действует!
При нерегулируемом приводе инструмента (без
датчика ROD) необходимо использовать
компенсирующий патрон.
