76
Юниты smart.Turn
2.3
Юниты
–
Прорезка

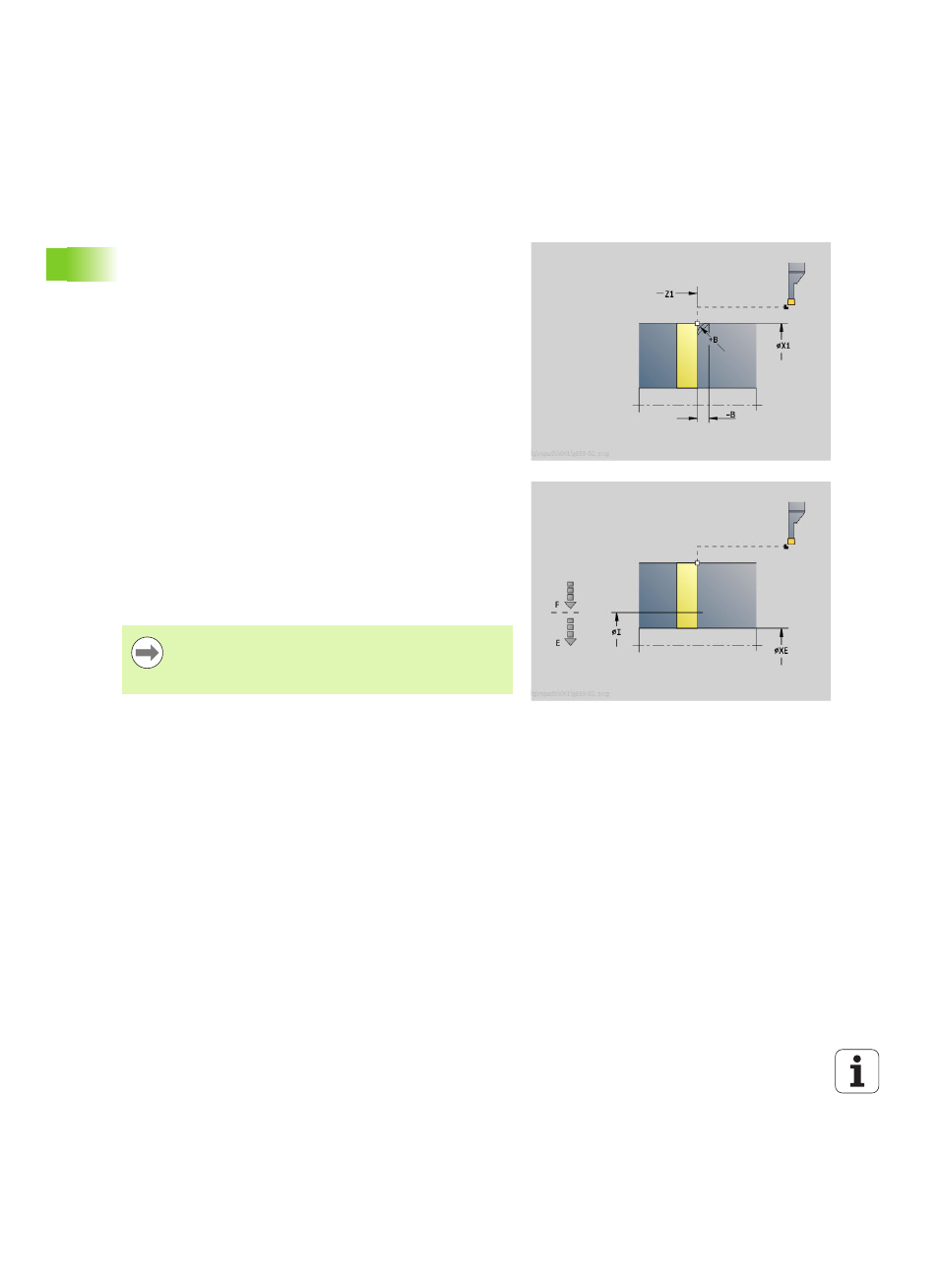

Юнит "Отрезка"
Юнит отрезает обточенную деталь. Выполняется по выбору
фаска или скругление на внешнем диаметре. После отработки
цикла инструмент перемещается в стартовую точку. С позиции I
можно задать уменьшение подачи.
Имя юнита: G859_CUT_OFF / Цикл: G859 (см. страницу 314)
Доступ к технологической базе данных:
Тип обработки: прорезка контура
Параметры, на которые оказывается влияние:
F, S, E
Форма Цикл
X1, Z1
Начальная точка контура X, Z, (X: диаметр)
B
Фаска/Скругление
B>0: радиус скругления
B<0: длина отрезка фаски
XE
Внутренний диаметр (труба)
I
Диаметр, уменьшение подачи. Предельный диаметр, с
которого при уменьшенной подачи производится
движение.
E
Уменьшенная подача
D
Максимальная скорость вращения
K
Расстояние обратного хода после отрезки: Снять
инструмент перед обратным ходом сбоку от ...
SD
Ограничение числа вращения, начиная с диаметра I
U
Диаметр, начиная с которого активируется ловитель
деталей (функция зависит от модели станка)
Другие формы: см. страницу 58
Ограничение максимальность скорости вращения "D"
действует только в цикле. После окончания цикла
снова активируется ограничение скорости вращения,
действующее до цикла.
