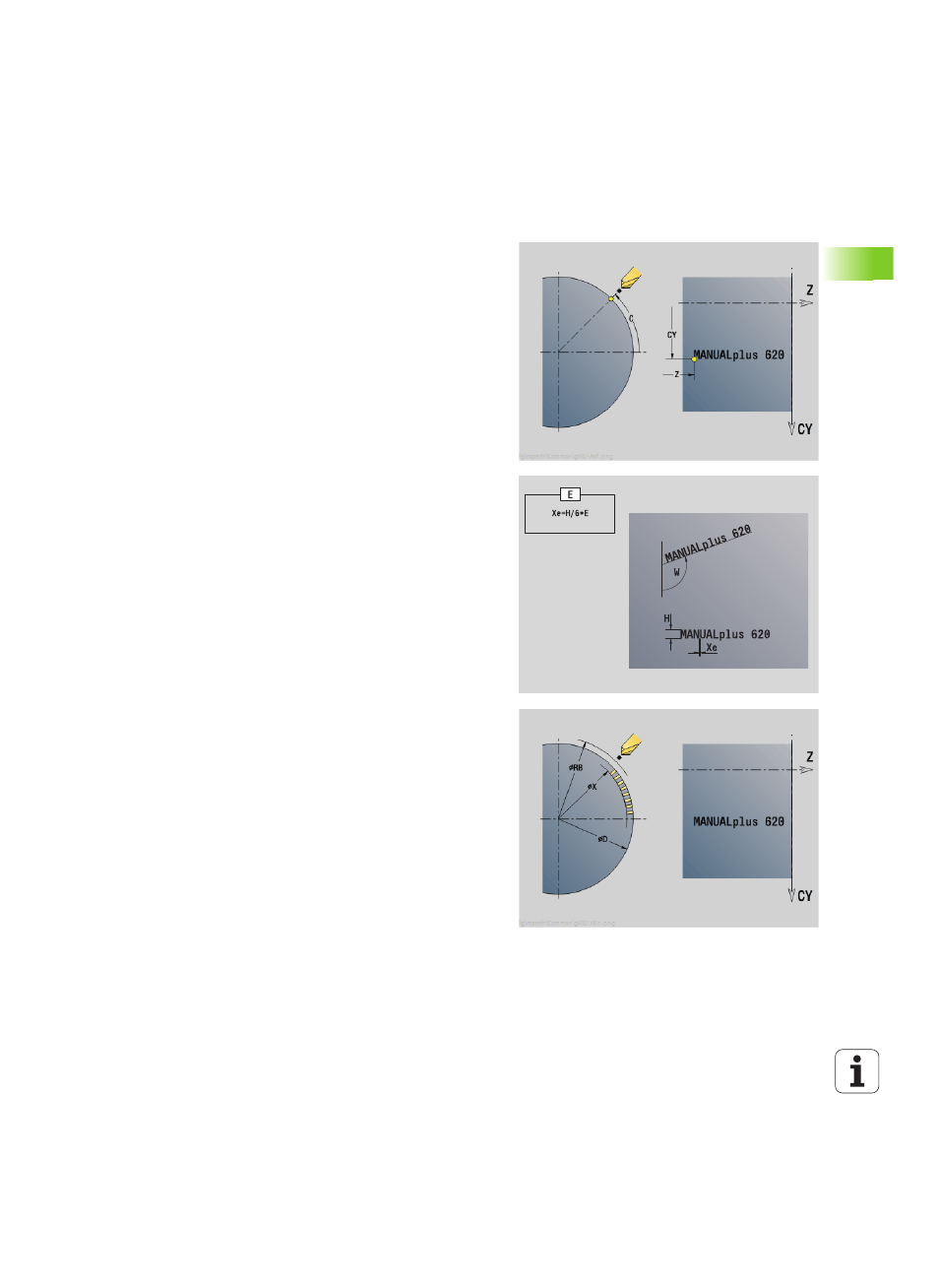

Юнит "Гравировка на боковой поверхности"
Юнит гравирует последовательность символов в линейном
порядке на боковой поверхности. Умляуты или особые знаки,
которые невозможно задать в редакторе smart.Turn, определяйте
знак за знаком в NF. Если вы программируете "писать дальше
напрямую" (Q=1), то смена инструмента и предварительное
позиционирование подавляются. Действительными оказываются
технологические значения предшествующего цикла гравировки.
Имя юнита: G802_GRA_MANT_C / Цикл: G802 (см. страницу 381)
Таблица символов: см. страницу 378
Доступ к технологической базе данных:
Тип обработки: гравировка
Параметры, на которые оказывается влияние:
F, S
Форма Позиция
Z
Начальная точка
C
Начальный угол
CY
Начальная точка
X
Конечная точка (диаметр). Позиция Х, с которой
начинается фрезерование.
RB
Плоскость возврата
Форма Цикл
TXT
Текст, который должен быть выгравирован
NF
Номер символа (символ, который необходимо
выгравировать)
H
Высота шрифта
E
Коэффициент удаления (расчет: смотри рис.)
W
Угол наклона
FZ
Коэффициент подачи на врезание (подача на врезание
= текущая подача * FZ)
D
Диаметр привязки
Q
Писать дальше напрямую
0 (нет): гравировка следует начиная с начальной
точки
1 (да): гравировать с позиции инструмента
Другие формы: см. страницу 58
