6.1 Контуры оси Y – основы
Положение контуров фрезерования
Плоскость отсчета или отсчетный диаметр определяются в
идентификаторе раздела. Глубина и положение траектории
фрезерования (карман, остров) задаются в определении
траектории как указано ниже:
глубиной P в заранее запрограммированной G308
альтернативно для фигур: параметром цикла глубина P
Знак числа "P" определяет положение траектории
фрезерования:
P<0: карман
P>0: остров
X: отсчетный диаметр из идентификатора раздела
Z: плоскость отсчета из идентификатора раздела
P: глубина из G308 или из описания фигуры

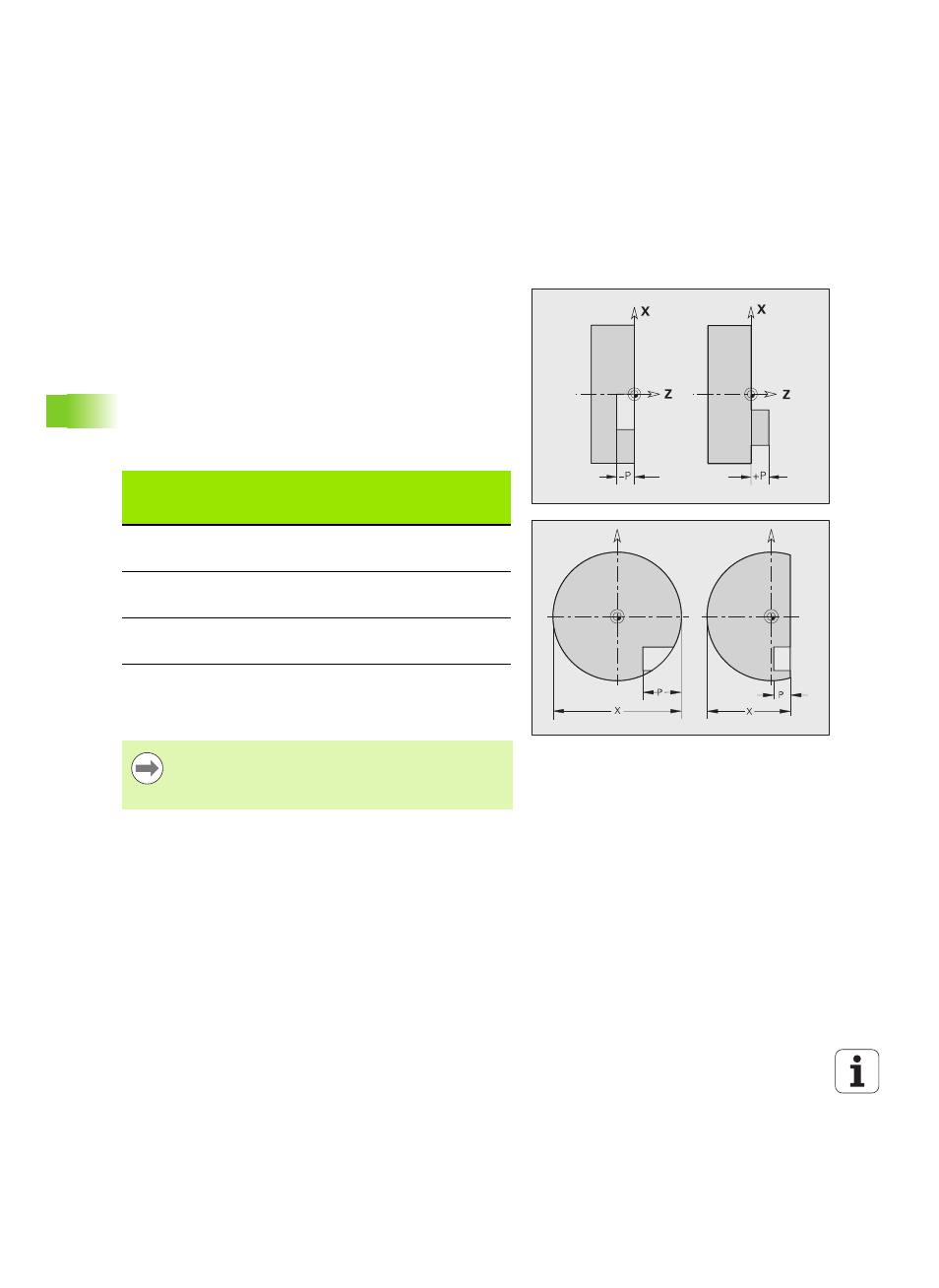

Положение траектории фрезерования
Отрезок
P
Поверхность
Дно
фрезерования
ТОРЕЦ
P<0
P>0
Z
Z+P
Z+P
Z
ОБРАТНАЯ
СТОРОНА
P<0
P>0
Z
Z–P
Z–P
Z
БОКОВАЯ
ПОВЕРХНОСТЬ
P<0
P>0
X
X+(P*2)
X+(P*2)
X
В циклах фрезерования поверхности выполняется
фрезерование плоскости, описанной в определении
траектории. Острова в пределах данной плоскости не
учитываются.
