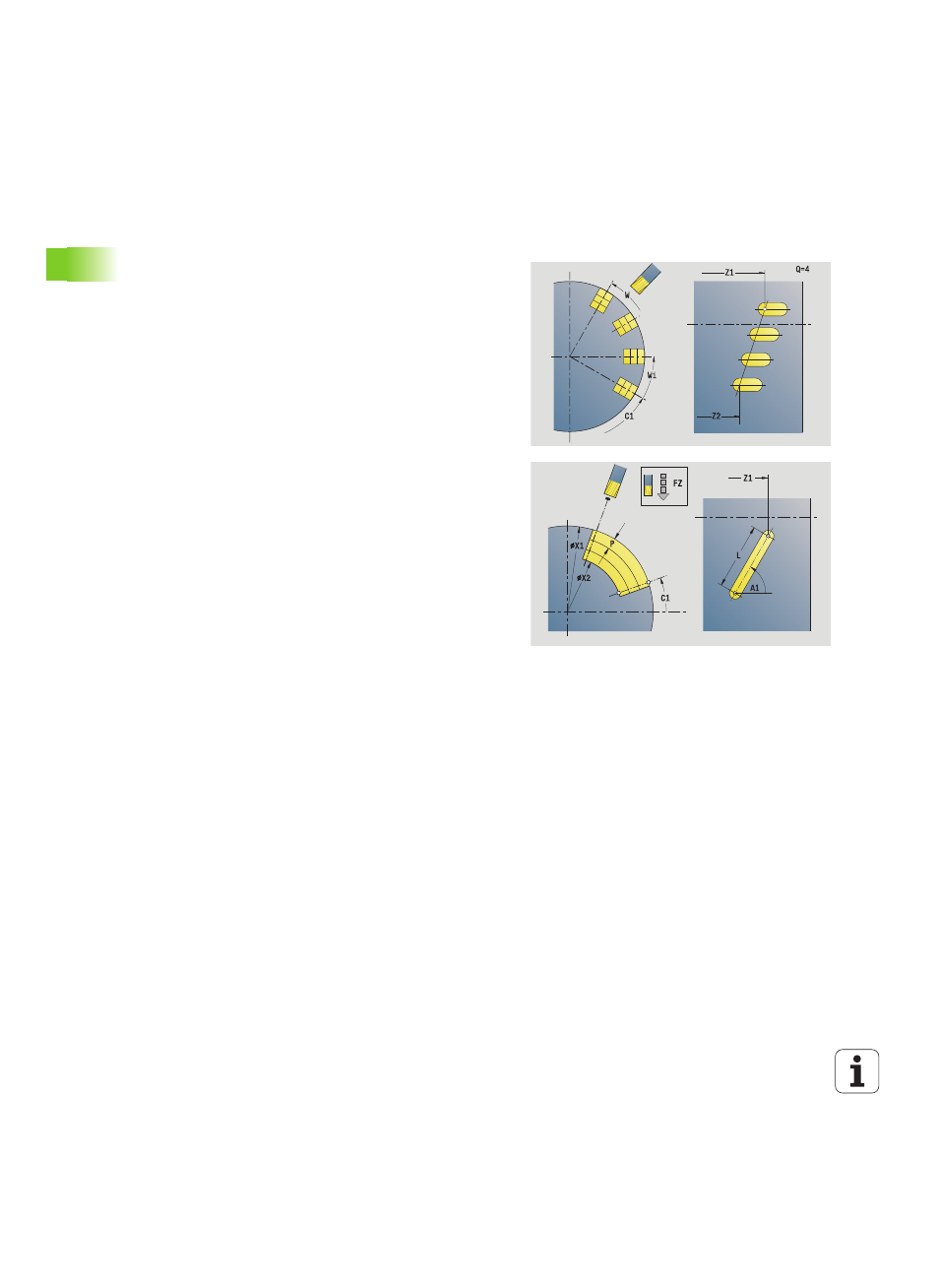

Юнит "Группа канавок на прямой на боковой
поверхности"
Юнит выполняет группу канавок на прямой с равными
интервалами на боковой поверхности. Стартовая точка канавок
соответствует позициям шаблона. Длина и положение канавок
задаются в юните. Ширина канавки соответствует диаметру
фрезы.
Имя юнита: G792_Lin_Mant_C / Цикл: G792 (см. страницу 349)
Доступ к технологической базе данных:
 Тип обработки: фрезерование
 Параметры, на которые оказывается влияние:
F, S, FZ, P
Форма Шаблон
Q
Количество канавок
Z1, C1 Шаблон стартовой точки
Wi Приращение угла
W Конечный угол
Z2 Конечная точка шаблона
Форма Цикл
X1
Верхняя грань фрезерования (диаметр)
X2 Дно фрезерования (размер диаметра)
L Длина канавки
A1 Угол к оси Z
P Максимальное врезание
FZ Подача на врезание
Другие формы: см. страницу 58
