310 DIN-программирование
4.19
Цик
л
ы
нарез
ания
резьбы

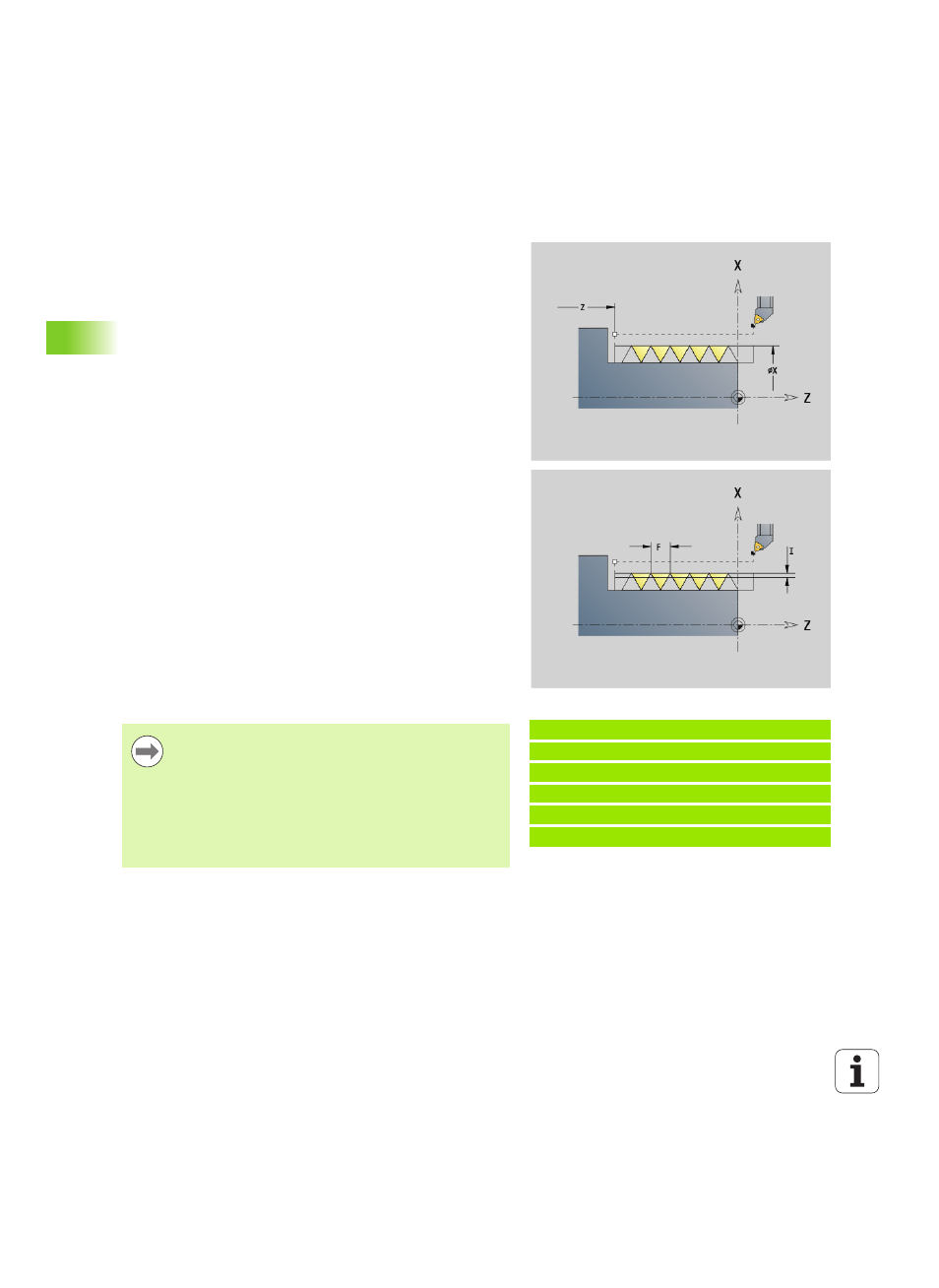

Метрическая ISO-резьба G35
G35 изготавливает продольную резьбу (внутреннюю или
наружную). Резьба начинается с актуальной позиции инструмента
и кончается в "конечной точке X, Z".
На основании позиции инструмента относительно конечной точки
резьбы Система ЧПУ рассчитывает, будет производиться
внешняя резьба или же внутренняя.
Пример: G35
%35.NC
[G35]
N1 T5 G97 S1500 M3
N2 G0 X16 Z4
N3 G35 X16 Z-29 F1.5
КОНЕЦ
Параметр
X
Конечная точка резьбы (диаметр)
Z Конечная точка резьбы
F Шаг резьбы
I Максимальная подача
Значение не введено: I рассчитывается из шага и глубины
резьбы.
Q Количество холостых ходов после последнего резания
(для снижения давления от резания в основании резьбы) –
(по умолчанию: 0)
V Тип подачи на врезание (по умолчанию: 0)
 0: постоянное сечение стружки при всех срезах
 1: постоянная подача на врезание
 2: с остаточным распределением резания. Первая
подача на врезание = "остаток" деления глубины резьбы/
глубину резания. "Последний проход" разделяется на 1/
2-, 1/4-, 1/8- и 1/8-прохода.
 3: подача на врезание вычисляется из шага резьбы и
частоты вращения
 4: как MANUALplus 4110
 5: постоянная подача (как в 4290)
 6: постоянно с остатком (как в 4290)
 "Цикл-стоп" – Система ЧПУ поднимает инструмент
из хода резьбы и останавливает все движения.
(Путь поднятия: OEM-параметр конфигурации
cfgGlobalProperties-threadliftoff)
 В случае внутренней резьбы следует задавать "шаг
резьбы F", так как диаметр продольного элемента
не является диаметром резьбы. Если определение
шага резьбы используется Система ЧПУ, то следует
учитывать наличие небольших отклонений.
Ход цикла
1 Расчет распределения проходов.
2 Выполнение одного прохода нарезания резьбы.
3 Перемещение назад на ускоренном ходу и добавление
подачи для следующего среза.
4 Повторяется 2...3 раза, до полного изготовления резьбы.
5 Холостые срезы.
6 Отвод назад в стартовую точку.
