Чистовое фрезерование карманов G846
G846 производит чистовую обработку закрытых контуров.
Если карман состоит из нескольких отрезков, G846 учитывает при
предварительном сверлении и фрезеровании все области
кармана.

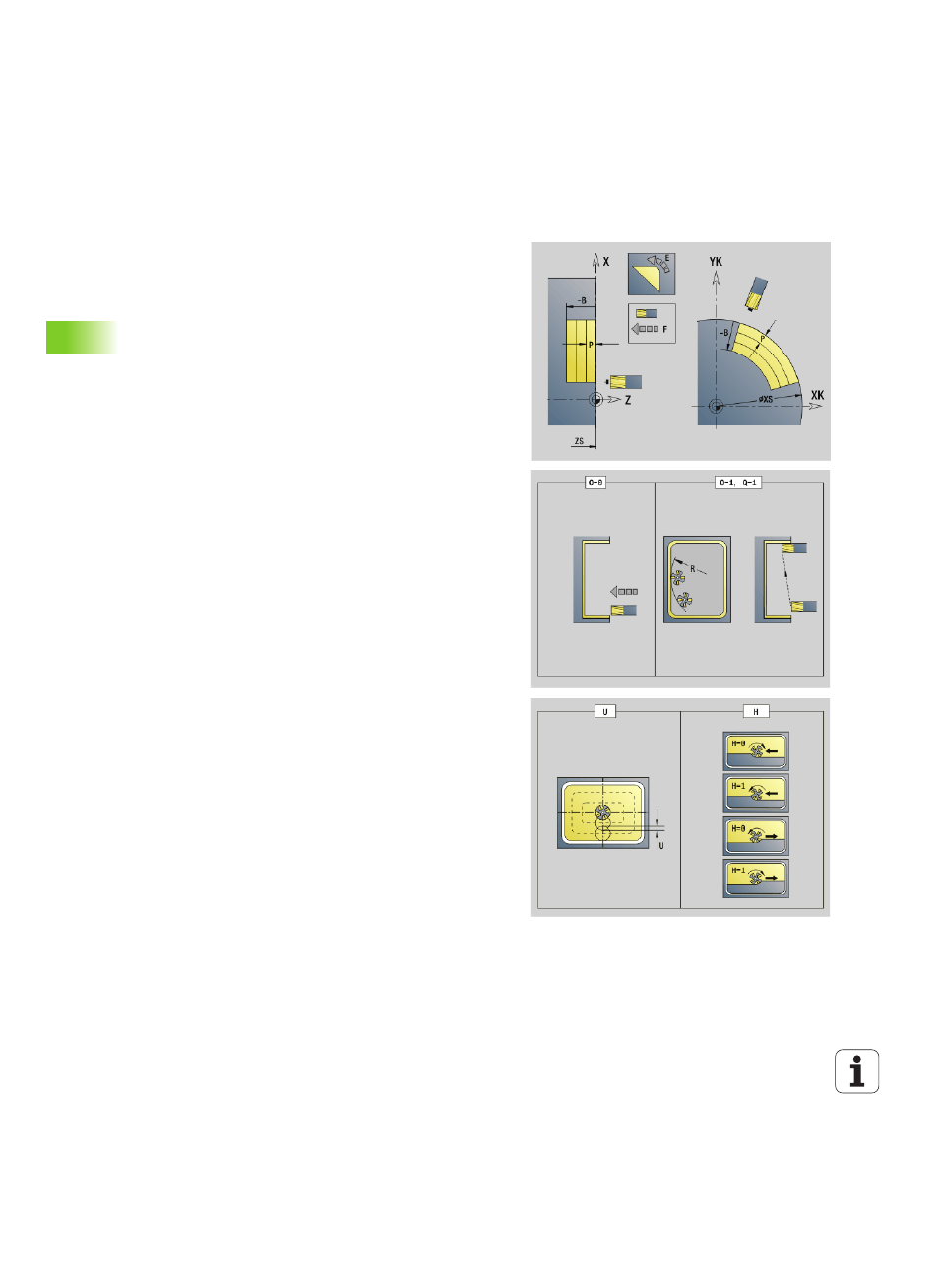

На направление фрезерования Вы можете повлиять при
помощи направления хода фрезы H, направления обработки Q и
направления вращения фрезы (см. следующую таблицу).
Параметры чистовой обработки
ID
Контур фрезерования – имя контура фрезерования
NS Номер стартового кадра контура
 Фигуры: номер кадра фигуры
 Свободный замкнутый контур: элемент контура (не
стартовая точка)
B Глубина фрезерования (по умолчанию: глубина из
описания контура)
P (Максимальная) подача на врезание (по умолчанию:
фрезеровка с одной подачей на врезание)
XS Верхний предел фрезерования боковой поверхности
(заменяет отсчетную плоскость из описания контура)
ZS Верхний предел фрезерования торцовой поверхности
(заменяет отсчетную плоскость из описания контура)
R Радиус дуги входа/выхода (по умолчанию:0)
 R=0: непосредственный подвод к элементу контура.
Подача подается в точке подвода над плоскостью
фрезерования, затем происходит перпендикулярная
подача на глубину.
 R>0: фреза перемещается по входной/выходной дуге,
прилегающей по касательной к элементу контура.
U (Минимальный) коэффициент перекрытия. Устанавливает
перекрытие траекторий фрезерования (по умолчанию:
0,5).
Перекрытие = U*Диаметр фрезы
V Коэффициент перекрытия - при обработке оси С без
функции
H Направление фрезерования (по умолчанию: 0)
 0: встречное движение
 1: попутное движение
F Подача для врезания на глубину (по умолчанию: активная
подача)
E Уменьшенная подача для круглых элементов (по
умолчанию: активная подача)
RB Плоскость возврата (по умолчанию: назад в исходное
положение)
 Торцовая или задняя сторона: позиция возврата в
направлении Z
 Поверхность образующей: позиция возврата в
направлении X (диаметр)
