HEIDENHAIN MANUALplus 620, CNC PILOT 640 353
4.26
Цик
л
ы
фрез
еров
ания

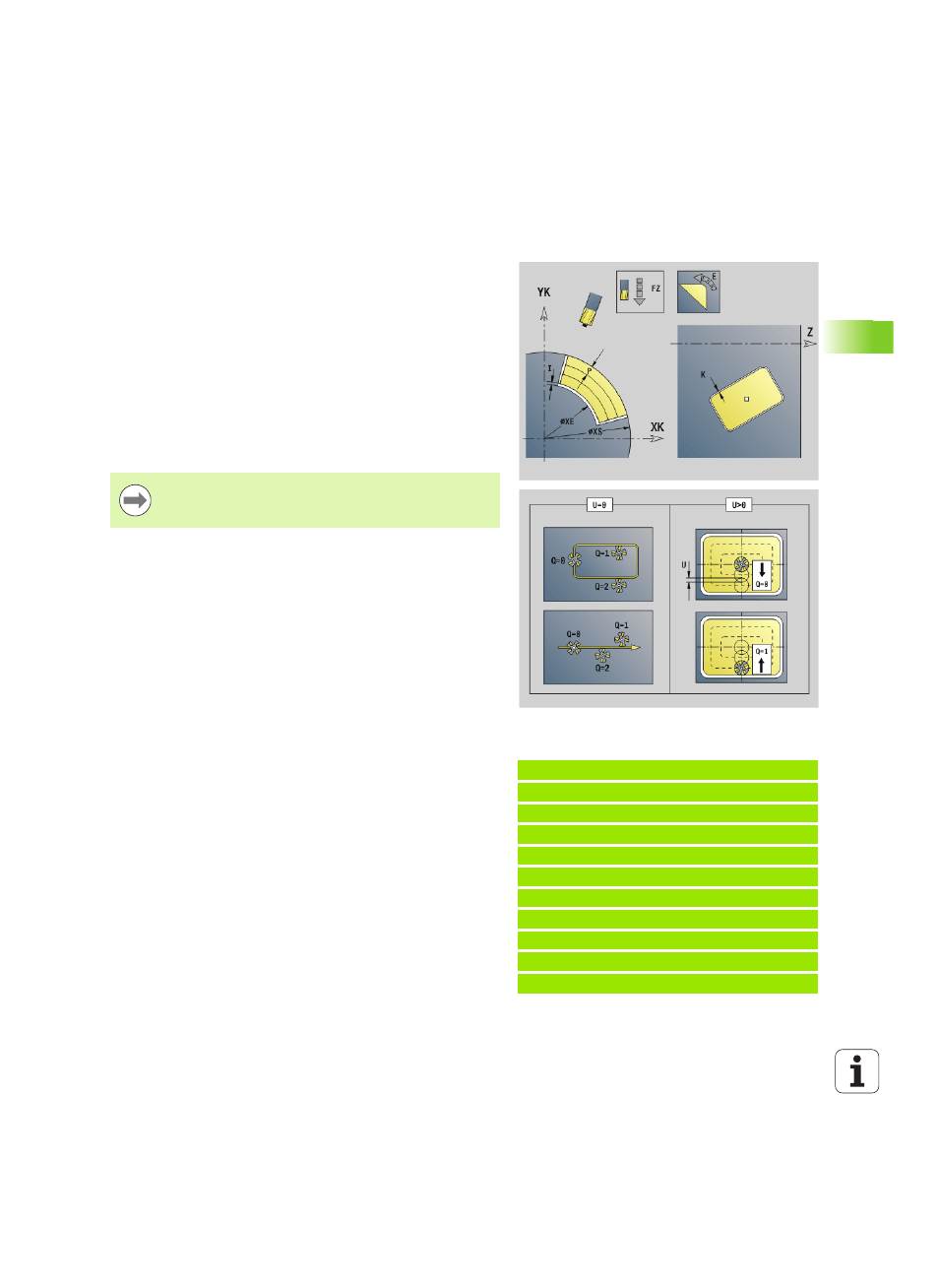

Цикл фрезерования контура и фигуры на
боковой поверхности G794
G794 фрезерует фигуры или "свободные контуры" (открытые или
замкнутые).
После G794 следует:
 фрезеруемая фигура с:
 определением контура фигуры (G311..G317) – см. "Контур
образующей" на странице 239
 завершением описания контура (G80)
 свободный контур с:
 стартовой точкой (G110)
 описанием контура (G111, G112, G113)
 завершением описания контура (G80)
Пример: G794
%314_G315.NC
[G314 / G315]
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z5
N5 G794 XS100 XE97 P2 U0.5 R0 K0.5 F0.15
N6 G314 Z-35 C0 R20
N7 G80
N8 M15
КОНЕЦ
Предпочтительно использовать описание контура с
помощью ICP в части геометрии программы и циклы
G840, G845, а также G846.
Параметр
XS
Верхняя грань фрезерования (диаметр)
XE Дно фрезерования (размер диаметра)
P Максимальная подача на врезание (по умолчанию: общая
глубина в одном направлении подачи)
U Коэффициент перекрытия, фрезерование контура или
карманов (по умолчанию: 0)
 U=0: фрезерование контура
 U>0: фрезерование карманов – минимальное
перекрытие траекторий фрезерования = U*диаметр
фрезы
R Радиус подхода (радиус дуги входа/выхода) – (по
умолчанию: 0)
 R=0: подвод к элементу контура выполняется
непосредственно; подача к точке подвода над
плоскостью фрезерования – потом перпендикулярный
подвод на глубину
 R>0: фреза перемещается по дуге подвода/отвода,
плавно прилегающей к элементу контура
 R<0 для внутренних углов: фреза перемещается по дуге
подвода/отвода, плавно прилегающей к элементу
контура
 R<0 для внешних углов: длина линейного элемента
входа/выхода, элемент контура наезжается/проезжается
по касательной
I Припуск X
K Припуск параллельно контуру
F Подача на врезание
E Уменьшенная подача для круговых элементов (по
умолчанию: активная подача)
