HEIDENHAIN MANUALplus 620, CNC PILOT 640 537
6.7
Цик
л
ы
фрез
еров
ания
,
ос
ь
Y

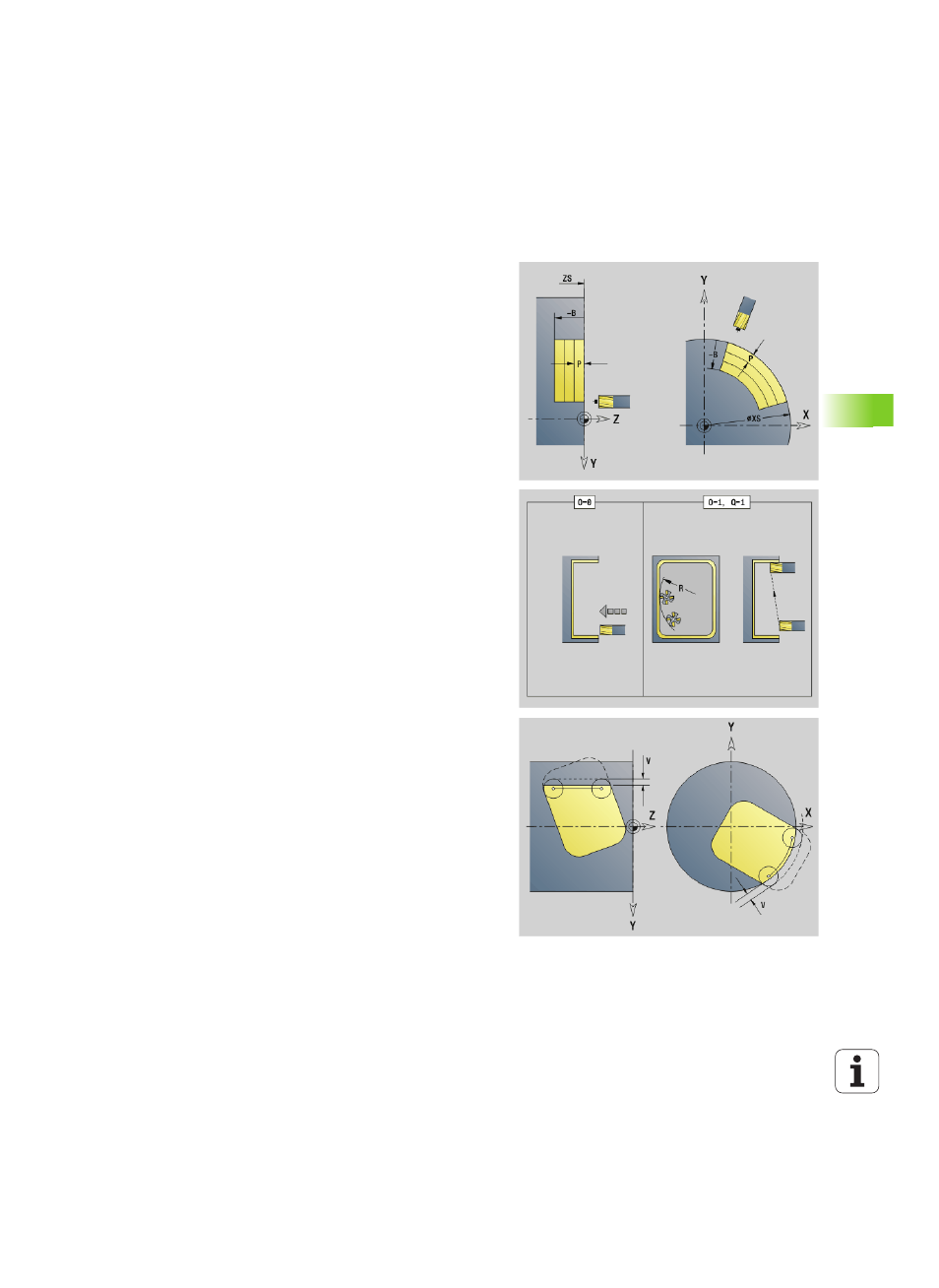

Фрезерование кармана, чистовая обработка
G846 (ось Y)
G846 выполняет чистовую обработку по замкнутым контурам
отрезков программы, заданных в плоскостях XY и YZ:
 ТОРЕЦ_Y
 ЗАДНЯЯ СТОРОНА_Y
 БОКОВАЯ ПОВЕРХНОСТЬ_Y
На направление фрезерования можно повлиять, используя
параметры "Направление фрезерования H", "Направление
обработки Q" и направления вращения фрезы.
Параметры чистовой обработки
ID
Контур фрезерования – имя контура фрезерования
NS Номер стартового кадра контура
 Фигуры: номер кадра фигуры
 Свободный замкнутый контур: элемент контура (не
стартовая точка)
B Глубина фрезерования (по умолчанию: глубина из
описания контура)
P Максимальная подача на врезание (по умолчанию:
фрезеровка с одной подачей на врезание)
XS Верхний предел фрезерования плоскости YZ (заменяет
отсчетную плоскость из описания контура)
ZS Верхняя грань фрезерования плоскости ХY (заменяет
отсчетную плоскость из описания контура)
R Радиус дуги входа/выхода (по умолчанию: 0)
 R=0: непосредственный подвод к элементу контура.
Подается на врезание в точке подвода над плоскостью
фрезерования, затем перпендикулярная подача на
глубину.
 R>0: фреза перемещается по входной/выходной дуге,
прилегающей по касательной к элементу контура.
U (Минимальный) коэффициент перекрытия. Устанавливает
перекрытие траекторий фрезерования (по умолчанию:
0,5).
Перекрытие = U*Диаметр фрезы
V Коэффициент перекрытия - при обработке по оси С без
функции
H Направление фрезерования (по умолчанию: 0)
 0: встречное движение
 1: попутное движение
F Подача для врезания на глубину (по умолчанию: активная
подача)
E Уменьшенная подача для круглых элементов (по
умолчанию: активная подача)
