244 DIN-программирование
4.8
Конт
ур
обра
зу
ющей

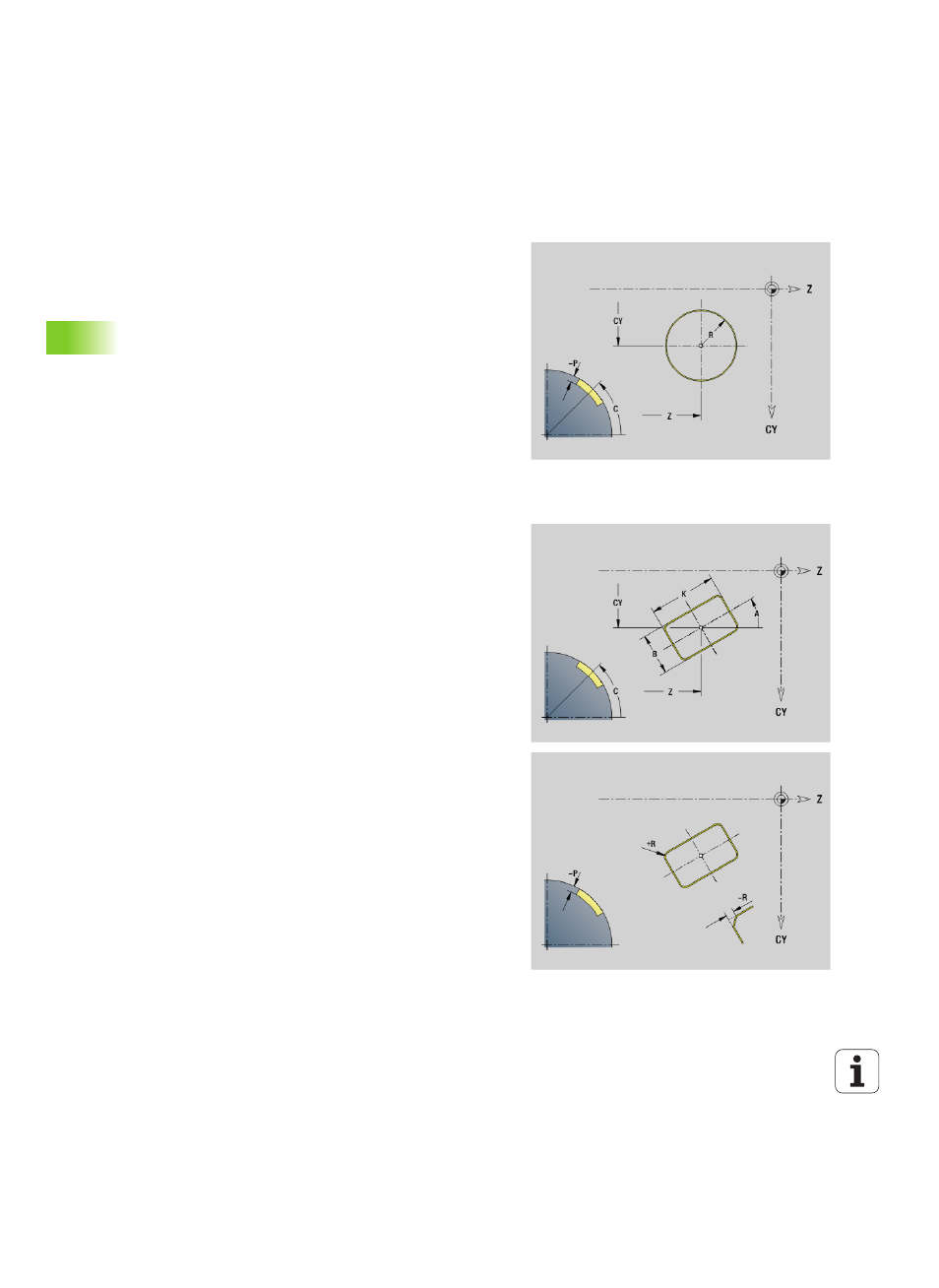

Полная окружность на образующей G314-Geo
G314 задает полную окружность на контуре образующей.
Прямоугольник на образующей G315-Geo
G315 задает прямоугольник на контуре образующей.
Параметр
Z
Центр
CY Центральная точка как "размер отрезка", привязка:
развертка образующей на "отсчетном диаметре"
C Центральная точка (угол)
R Радиус
P Глубина кармана (по умолчанию: "P" из G308)
Параметр
Z
Центр
CY Центральная точка как "размер отрезка", привязка:
развертка образующей на "отсчетном диаметре"
C Центральная точка (угол)
A Угол к оси Z (по умолчанию: 0°)
K Длина
B Ширина
R Фаска/скругление (по умолчанию: 0°)
 R>0: радиус скругления
 R<0: ширина фаски
P Глубина кармана (по умолчанию: "P" из G308)
