HEIDENHAIN MANUALplus 620, CNC PILOT 640

499

6.2

Конт

ур

ы

в

пл

о

ск

о

сти

XY

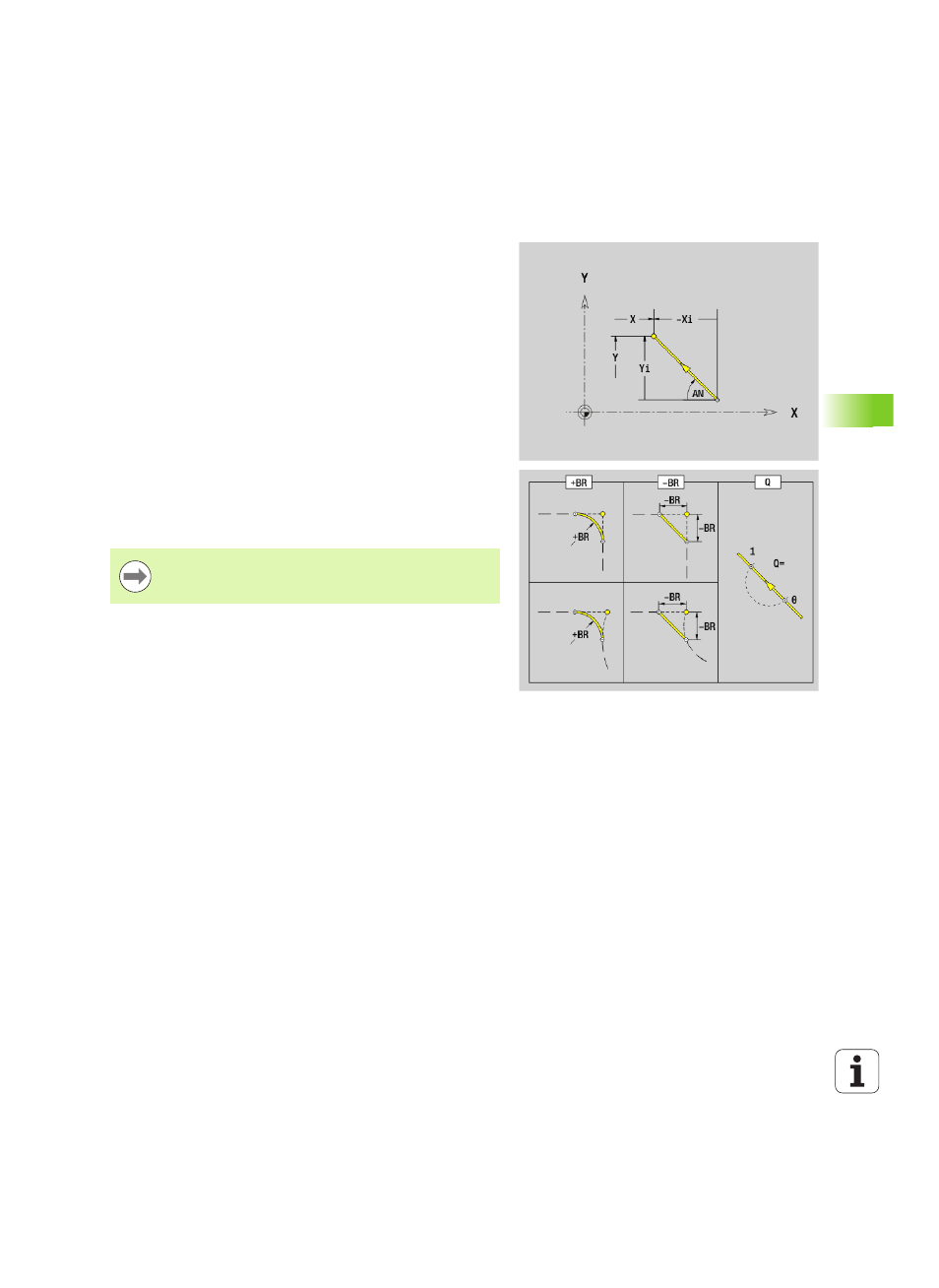

Участок плоскости XY G171-Geo

G171 определяет линейный элемент контура в плоскости XY.
Параметр
X

Конечная точка (радиус)

Y

Конечная точка

AN

Угол к оси X (направление угла: см. вспомогательный

рисунок)

Q

Точка пересечения. Конечная точка, когда отрезок

пересекает дугу окружности (по умолчанию: 0):

0: ближняя точка пересечения

1: дальняя точка пересечения

BR

Фаска/скругление. Задает переход к следующему

элементу контура. Программируйте теоретическую

конечную точку, если вводится фаску/скругление.

Значение не введено: плавный переход

BB=0: не плавный переход

BR>0: радиус скругления

BB<0: ширина фаски

Программирование X, Y: абсолютно, в приращениях,

с самоудержанием или "?"
