HEIDENHAIN MANUALplus 620, CNC PILOT 640
235
4.7
Конт
ур
ы
т
орцов
ой
/за
д
н
ей
ст
ороны

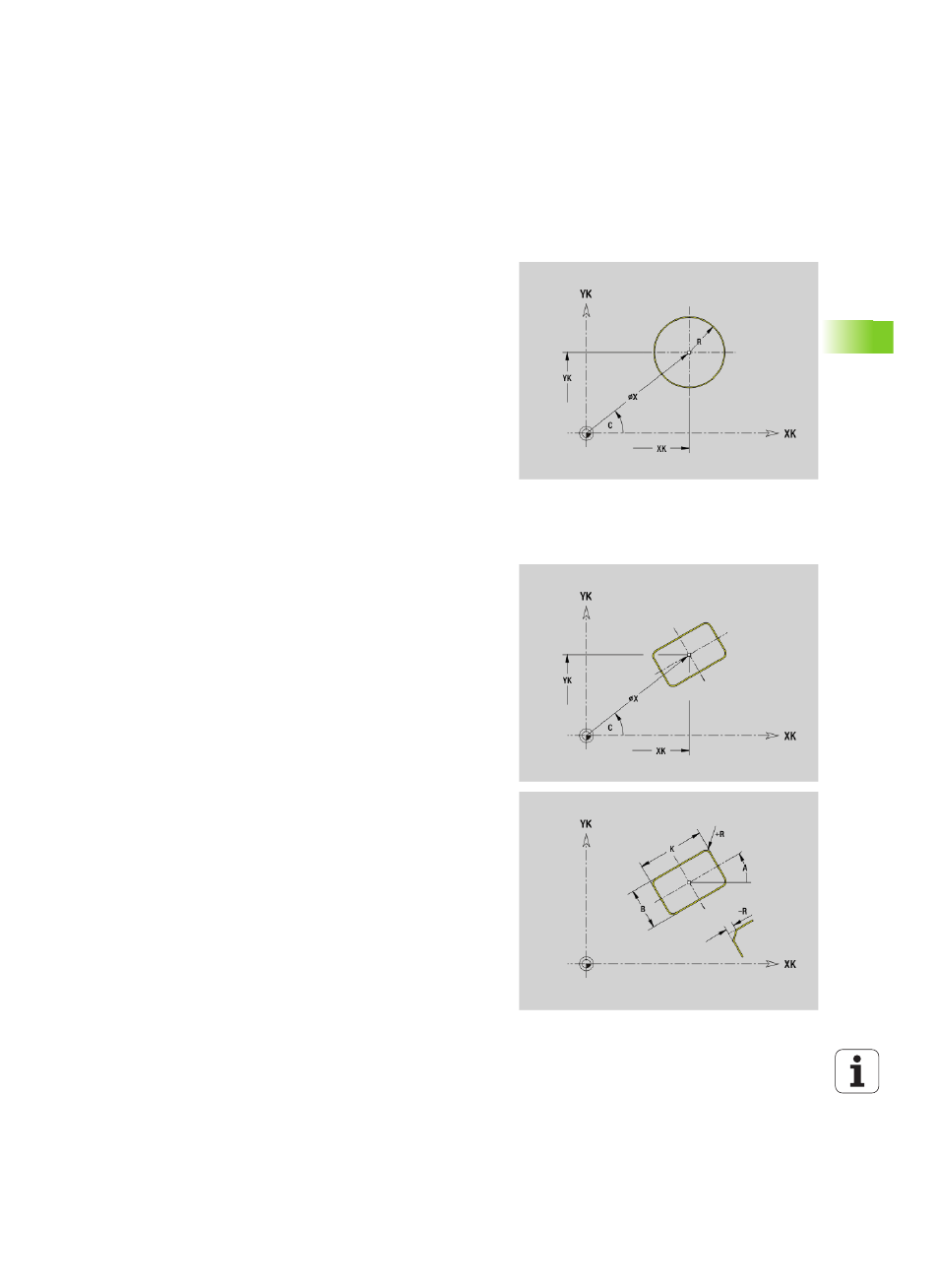

Полная окружность на торцовой/задней
стороне G304-Geo
G304 задает полную окружность в контуре торцовой или задней
стороны.
Прямоугольник на торцовой/задней стороне
G305-Geo
G305 задает прямоугольник в контуре торцовой или задней
стороны.
Параметр
XK Центр окружности в декартовых координатах
YK Центр окружности в декартовых координатах
X
Диаметр (центр в полярных координатах)
C
Угол (центр в полярных координатах)
R
Радиус
P
Глубина/высота (по умолчанию: "P" из G308)
P<0: карман
P>0: остров
Параметр
XK Центр в декартовых координатах
YK Центр в декартовых координатах
X
Диаметр (центр в полярных координатах)
C
Угол (центр в полярных координатах)
A
Угол к оси XK (по умолчанию: 0°)
K
Длина
B
(Высота) ширина
R
Фаска/скругление (по умолчанию: 0°)
R>0: радиус скругления
R<0: ширина фаски
P
Глубина/высота (по умолчанию: "P" из G308)
P<0: карман
P>0: остров
