Юнит "Фрезерование карманов, фигур на
торцевой поверхности"
Блок фрезерует определенный Q карман. Выберите в QK тип
обработки (черновая/чистовая обработка), а также стратегию
врезания.
Имя юнита: G84x_Fig_Stirn_C / Циклы: G845 (см. страницу 371);
G846 (см. страницу 376)
Доступ к технологической базе данных:
 Тип обработки: фрезерование
 Параметры, на которые оказывается влияние:
F, S, FZ, P

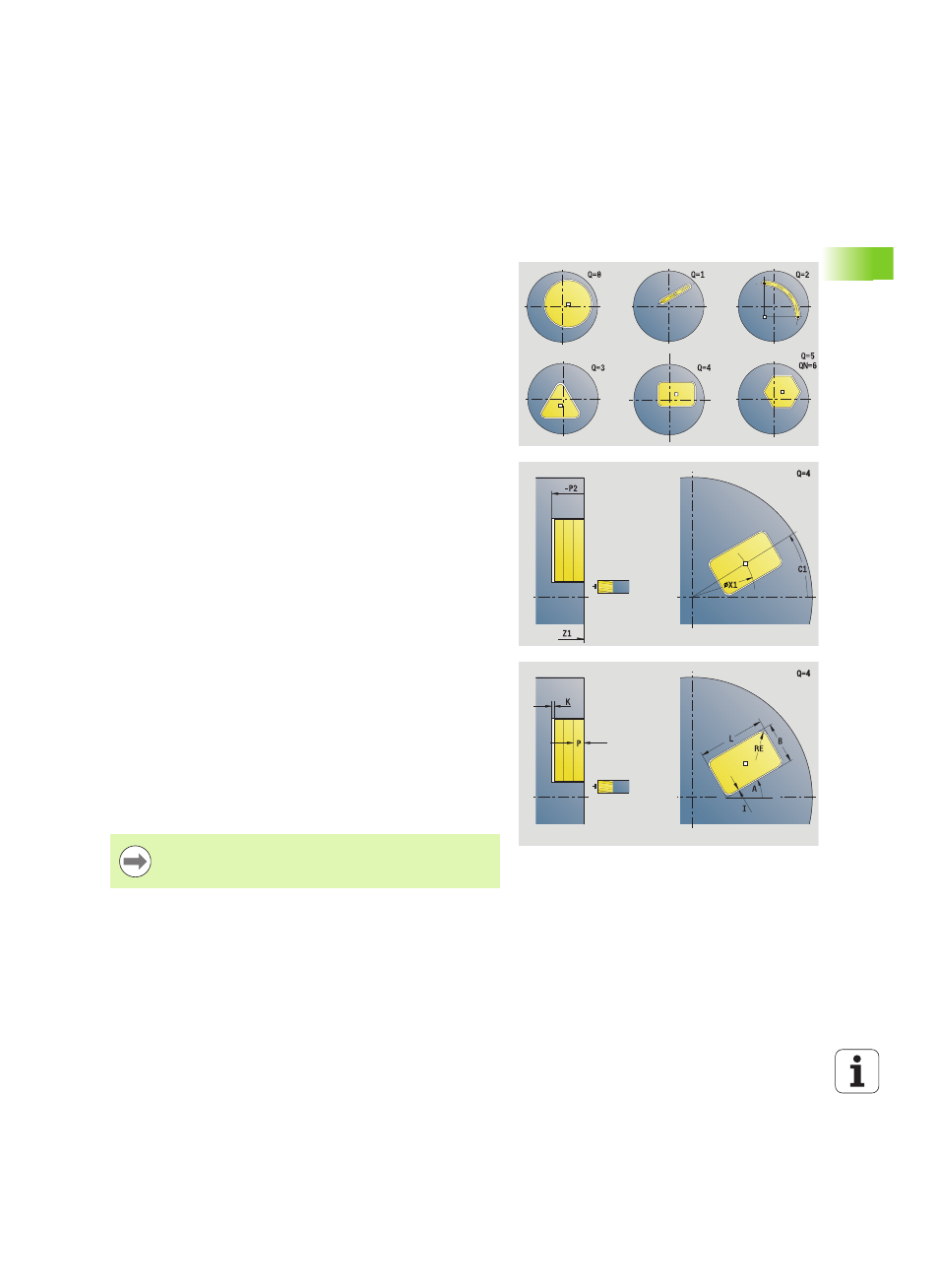

Форма Фигура
Q
Тип фигуры
 0: полный круг
 1: линейная канавка
 2: круглая канавка
 3: треугольник
 4: прямоугольник, квадрат
 5: многоугольник
QN Количество углов многоугольника – только при Q=5
(многоугольник)
X1 Диаметр центра фигуры
C1 Угол, центр фигуры
Z1 Верхняя грань фрезерования
P2 Глубина фигуры
L Длина грани/размер под ключ
 L>0: длина грани
 L<0: размер под ключ (внутренний диаметр
окружности) у многоугольника
B Ширина прямоугольника
RE Радиус скругления
A Угол к оси Х
Q2 Направление поворота канавки – только при Q=2
(круглая канавка)
 cw: по часовой стрелке
 ccw: против часовой стрелки
W Угол, конечная точка канавки – только при Q=2 (круглая
канавка)
Программируйте только существенные параметры для
выбранного типа фигуры.
