DIN-программирование
4.18
Определ
ение
ко
н
тур
а
в
части
обрабо
тки

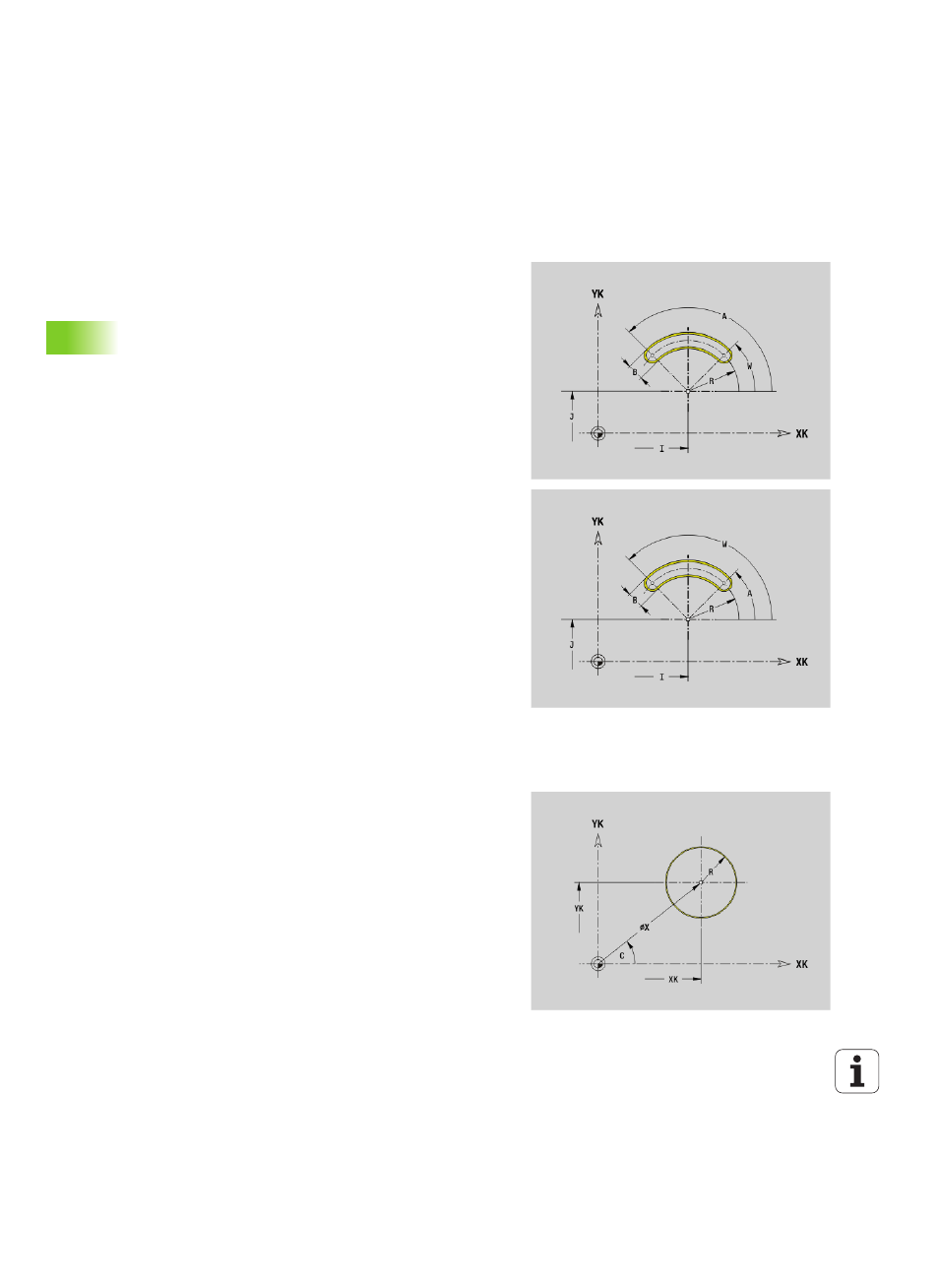

Круглая канавка на торцовой/задней стороне
G302/G303
G302/G303 задает круглую канавку в контуре торцовой или задней
стороны. Фигура программируется в комбинации с G840, G845
или G846.
G302: круглая канавка по часовой стрелке
G303: круглая канавка против часовой стрелки
Полная окружность на торцовой/задней
стороне G304
G304 задает полную окружность в контуре торцовой или задней
стороны. Фигура программируется в комбинации с G840, G845
или G846.
Параметр
I
Центр кривизны в декартовых координатах
J
Центр кривизны в декартовых координатах
X
Диаметр (центр в полярных координатах)
C
Угол (центр в полярных координатах)
R
Радиус изгиба (привязка: контур центра канавки)
A
Начальный угол; привязка: ось XK; (по умолчанию:0°)
W
Конечный угол; привязка: ось XK; (по умолчанию: 0°)
B
Ширина канавки
P
Глубина/высота
P<0: карман
P>0: остров
Параметр
XK
Центр окружности в декартовых координатах
YK
Центр окружности в декартовых координатах
X
Диаметр (центр в полярных координатах)
C
Угол (центр в полярных координатах)
R
Радиус
P
Глубина/высота
P<0: карман
P>0: остров
