138 Юниты smart.Turn
2.9
Юниты
-
Фрез
еров
ание
на
т
о
рцев
ой
пов
ер
хно
сти

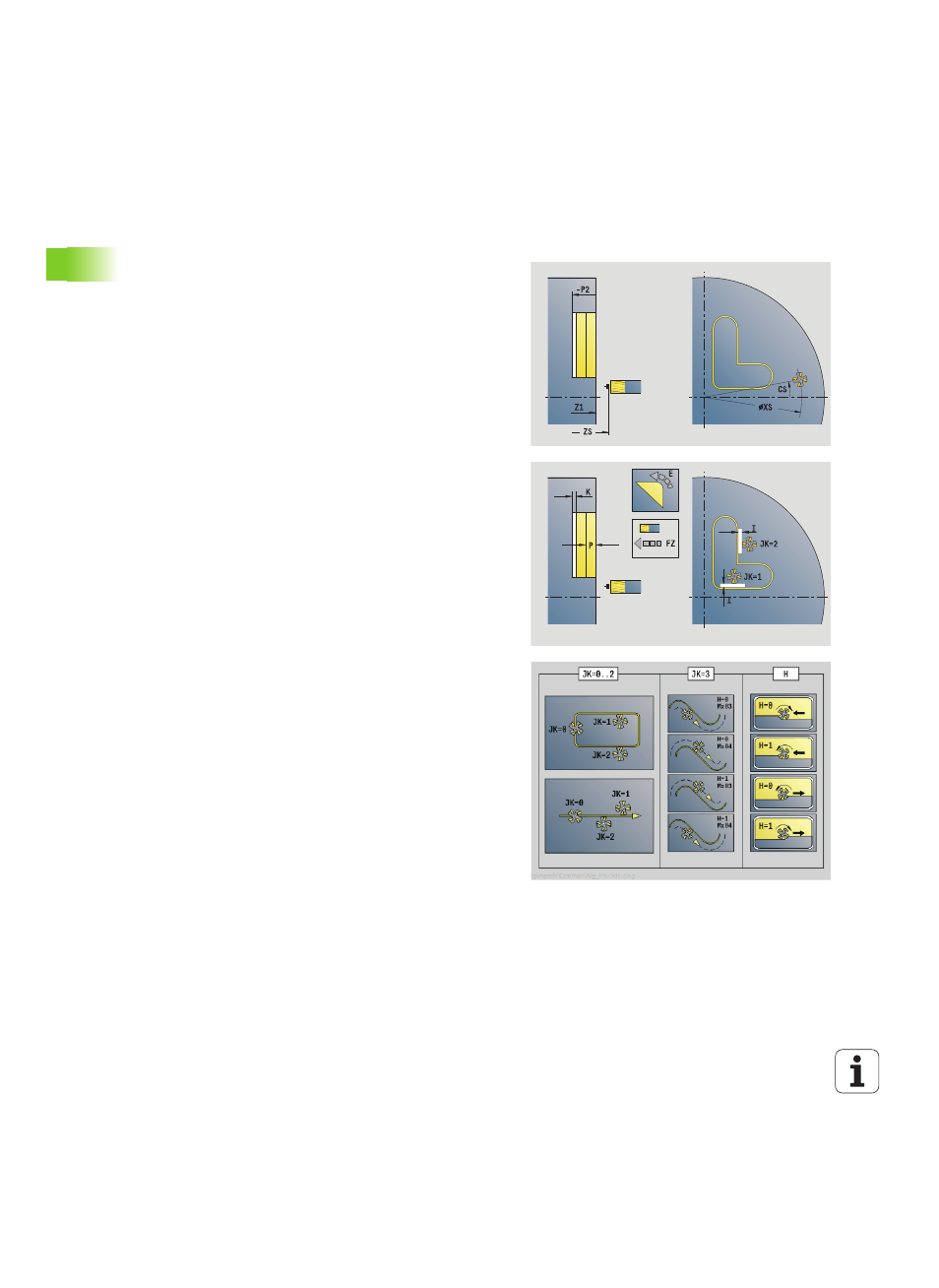

Юнит "Фрезерование контура ICP на
торцевой поверхности"
Юнит фрезерует определенный с помощью ICP контур на
торцевой поверхности.
Имя юнита: G840_Kon_C_Stirn / Цикл: G840 (см. страницу 362)
Форма Контур
FK
см. страницу 60
NS Номер стартового кадра контура
NE Номер кадра конца контура
Z1 Верхняя грань фрезерования
P2 Глубина контура
Форма Цикл
JK
Место фрезерования
 0: на контуре
 1, замкнутый контур: в пределах контура
 1, незамкнутый контур: слева от контура
 2, замкнутый контур: вне контура
 2, незамкнутый контур: справа от контура
 3: в зависимости от H и MD
H Направление хода фрезы
 0: встречное движение
 1: попутное движение
P Максимальное врезание
I Припуск параллельно контуру
K Припуск в направлении врезания
FZ Подача на врезание
E Уменьшенная подача
R Радиус подхода
O Поведение при врезании
 0: прямо – цикл движется к стартовой точке,
врезается на подаче и фрезерует контур.
 1: в предварительном сверлении – цикл
позиционирует над позицией предварительного
сверления, врезается и фрезерует контур.
NF Маркер позиции (только если O=1)
RB Плоскость возврата
Другие формы: см. страницу 58
