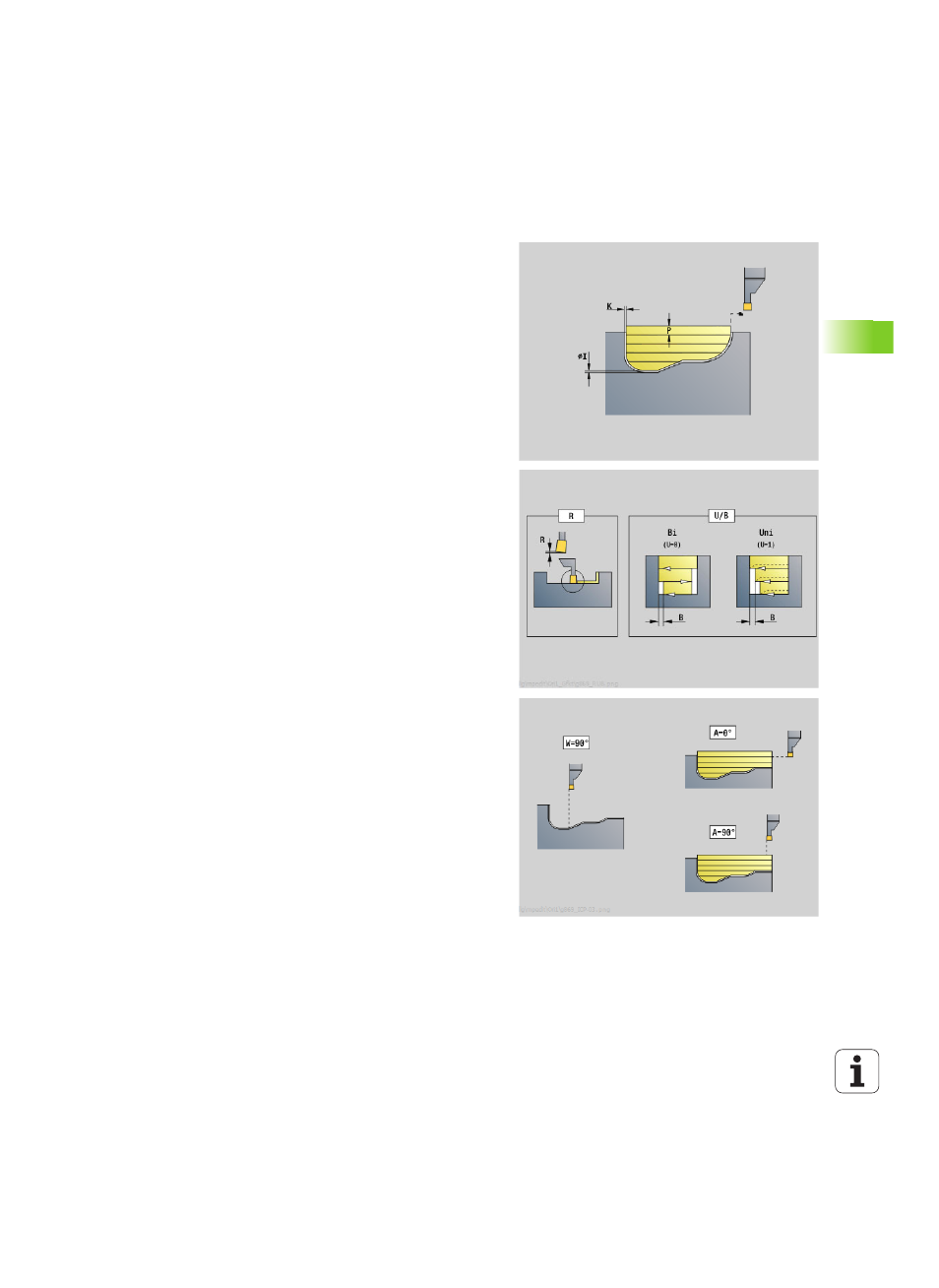

Цикл токарной прорезки G869
G869 снимает стружку с определенной области контура. Вы либо
передаете ссылку на контур, который нужно обработать, в
параметры цикла, либо определяете контур напрямую после
вызова цикла (см. "Работа с применением циклов, связанных с
Благодаря чередующимся движениям прорезки и черновой
обработки, токарная обработка производится с минимумом
движений отвода и подачи инструмента. Обрабатываемый контур
может содержать несколько уклонов. В другом случае
поверхность резания разделяется на несколько участков.
Параметр
ID
Вспомогательный контур - идентификационный номер
обрабатываемого контура
NS
Номер начального кадра
Начало зоны контура или
Ссылка на прорезку G22-/G23-Geo
NE
Номер конечного кадра (конец раздела контура):
NE не запрограммирован: элемент контура NS
обрабатывается в направлении определения контура.
Запрограммировано NS=NE: элемент контура NS
обрабатывается в направлении, противоположном
направлению определения контура.
NE отсутствует, если контур определен с помощью G22-
/G23-Geo
P
Максимальная подача
R
Коррекция глубины токарной обработки для чистовой
обработки (по умолчанию: 0)
I
Припуск в направлении X (диаметр) (по умолчанию: 0)
K
Припуск в направлении Z (по умолчанию: 0)
X
Ограничение резания (диаметр) – (по умолчанию:
ограничение резания отсутствует)
Z
Ограничение резания (по умолчанию: ограничение
резания отсутствует)
A
Угол подвода (по умолчанию: против направления
врезания)
W
Угол отвода (по умолчанию: против направления
врезания)
Q
Выполнение (по умолчанию: 0)
0: черновая и чистовая обработка
1: только черновая обработка
2: только чистовая обработка
U
Обработка точением в одном направлении (по
умолчанию: 0)
0: черновая обработка производится в двух
направлениях.
1: черновая обработка производится в одном
направлении — в направлении обработки (от "NS к NE")
