HEIDENHAIN MANUALplus 620, CNC PILOT 640 177
3.3
Юниты
–
Фрез
еров
ание
,
ос
ь
Y

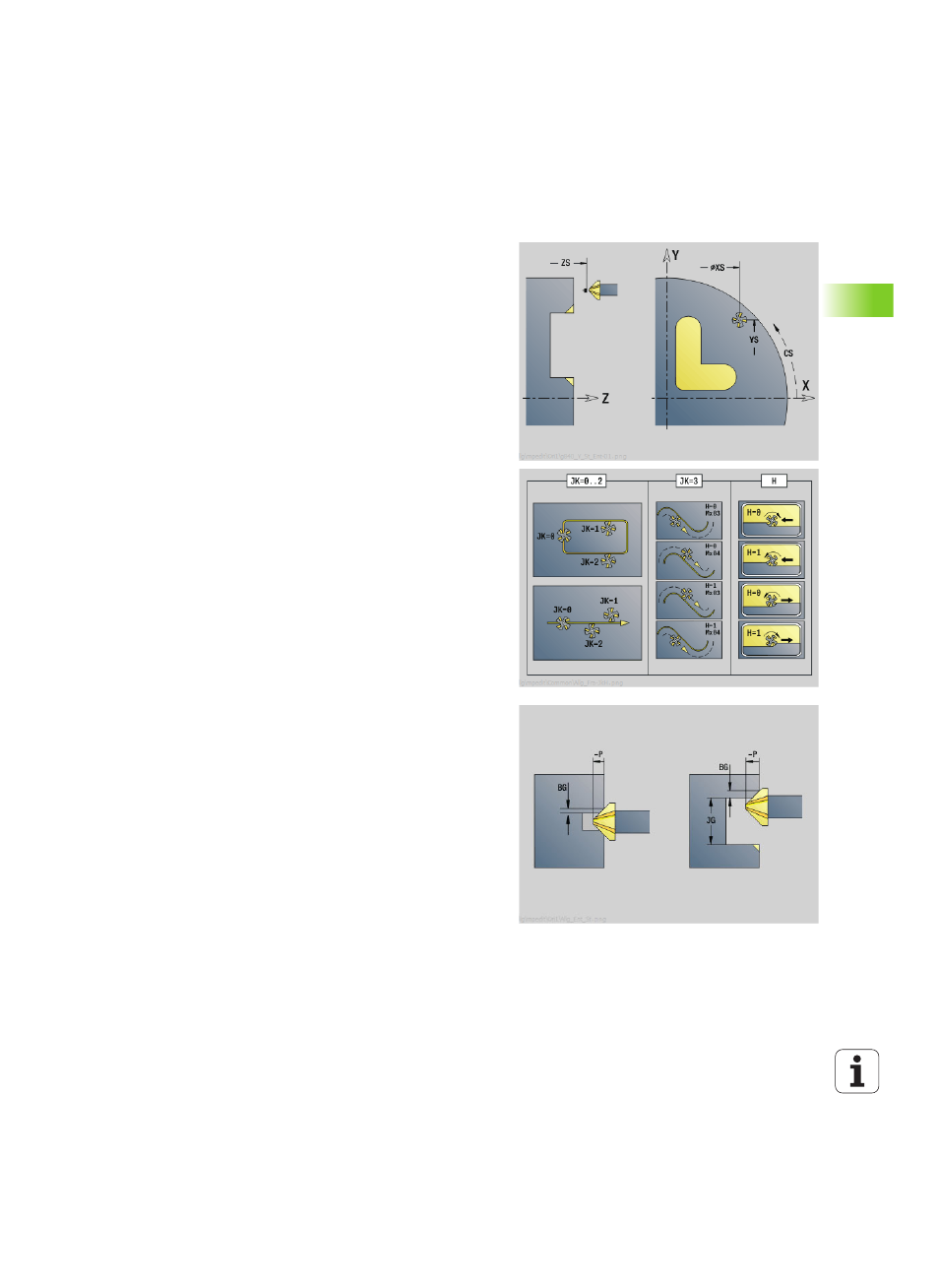

Юнит "Удаление грата, плоскость XY"
Юнит удаляет грат по заданному с помощью ICP контуру на
плоскости XY.
Имя юнита: G840_ENT_Y_STIR / Цикл: G840 (см. страницу 366)
Доступ к технологической базе данных:
 Тип обработки: снятие грата
 Параметры, на которые оказывается влияние:
F, S
Параметры формы Контур
FK
см. страницу 60
NS Номер стартового кадра контура
NE Номер кадра конца контура
Z1 Верхняя грань фрезерования
Параметры формы Цикл
JK
Место фрезерования
 JK=0: на контуре
 JK=1, замкнутый контур: в пределах контура
 JK=1, незамкнутый контур: слева от контура
 JK=2, замкнутый контур: вне контура
 JK=2, незамкнутый контур: справа от контура
 JK=3: в зависимости от H и MD
H Направление прохода фрезерования
 0: встречное движение
 1: попутное движение
BG Ширина фаски
JG Диаметр предварительной обработки.
P Глубина врезания (вводится как отрицательное
значение)
I Припуск параллельно контуру
R Радиус подвода
FZ Подача врезания
E Уменьшенная подача
RB Плоскость возврата
Другие формы: см. страницу 58
