240
DIN-программирование
4.8
Конт
ур
обра
зу
ющей

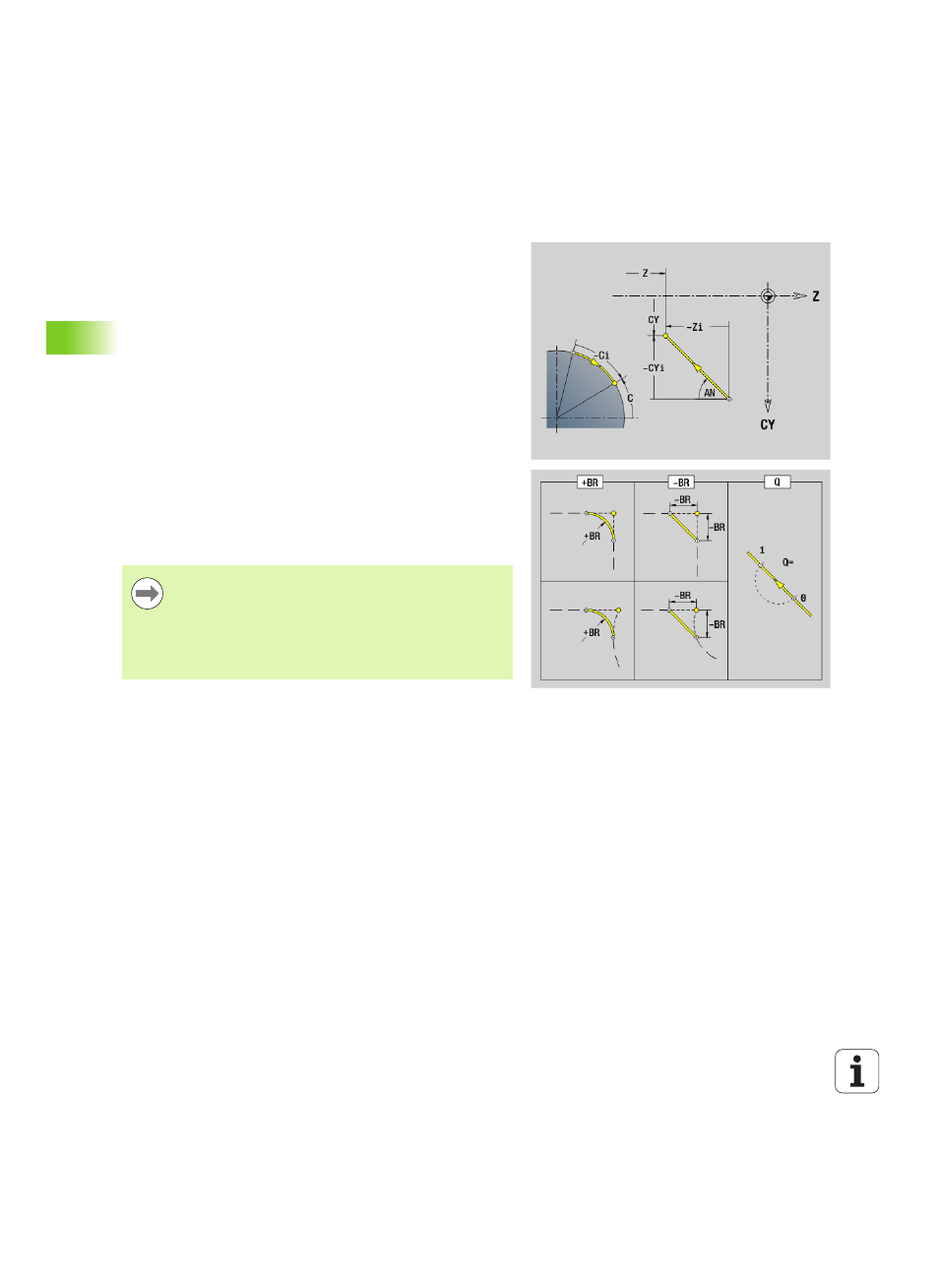

Отрезок на контуре образующей G111-Geo
G111 задает отрезок на контуре образующей.
Параметр
Z
Конечная точка
C
Конечная точка (конечный угол)
CY
Конечная точка как "размер отрезка", привязка: развертка
образующей на "отсчетном диаметре"
AN
Угол к оси Z
BR
Фаска/скругление. Задает переход к следующему элементу
контура. Программируйте теоретическую конечную точку
при вводе фаски/скругления.
Ввод отсутствует: плавный переход
BB=0: не плавный переход
BR>0: радиус скругления
BB<0: ширина фаски
Q
Точка пересечения. Конечная точка, если отрезок
пересекает прямую (по умолчанию: 0):
Q=0: ближняя точка пересечения
Q=1: дальняя точка пересечения
Программирование
Z, CY: абсолютно, в приращениях, с
самоудержанием или "?"
C: абсолютно, в приращениях или с
самоудержанием
Программируйте или Z – C или Z – CY
