Юниты smart.Turn
2.9
Юниты
-
Фрез
еров
ание
на
т
о
рцев
ой
пов
ер
хно
сти

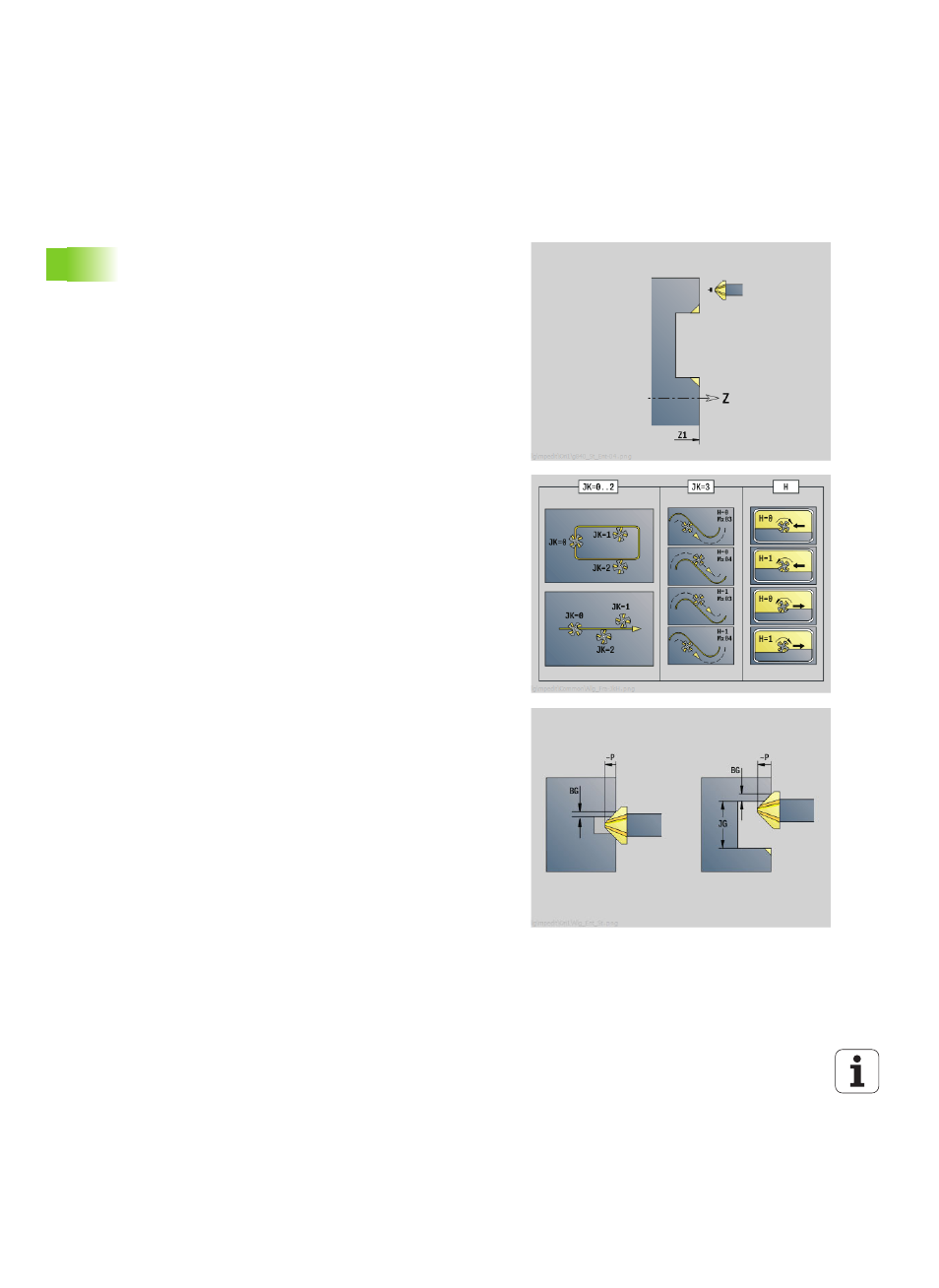

Юнит "Снятие грата на торцевой поверхности"
Юнит фрезерует определенный с помощью ICP контур на
торцевой поверхности.
Имя юнита: G840_ENT_C_STIRN / Цикл: G840 (см. страницу 366)
Доступ к технологической базе данных:
Тип обработки: снятие грата
Параметры, на которые оказывается влияние:
F, S
Форма Контур
FK
NS
Номер стартового кадра контура
NE
Номер кадра конца контура
Z1
Верхняя грань фрезерования
Форма Цикл
JK
Место фрезерования
JK=0: на контуре
JK=1, замкнутый контур: в пределах контура
JK=1, незамкнутый контур: слева от контура
JK=2, замкнутый контур: вне контура
JK=2, незамкнутый контур: справа от контура
JK=3: в зависимости от H и MD
H
Направление хода фрезы
0: встречное движение
1: попутное движение
BG
Ширина фаски
JG
Диаметр предварительной обработки.
P
Глубина врезания (вводится как отрицательное
значение)
I
Припуск параллельно контуру
R
Радиус подвода
FZ
Подача на врезание
E
Уменьшенная подача
RB
Плоскость возврата
Другие формы: см. страницу 58
