HEIDENHAIN MANUALplus 620, CNC PILOT 640 247
4.8
Конт
ур
обра
зу
ющей

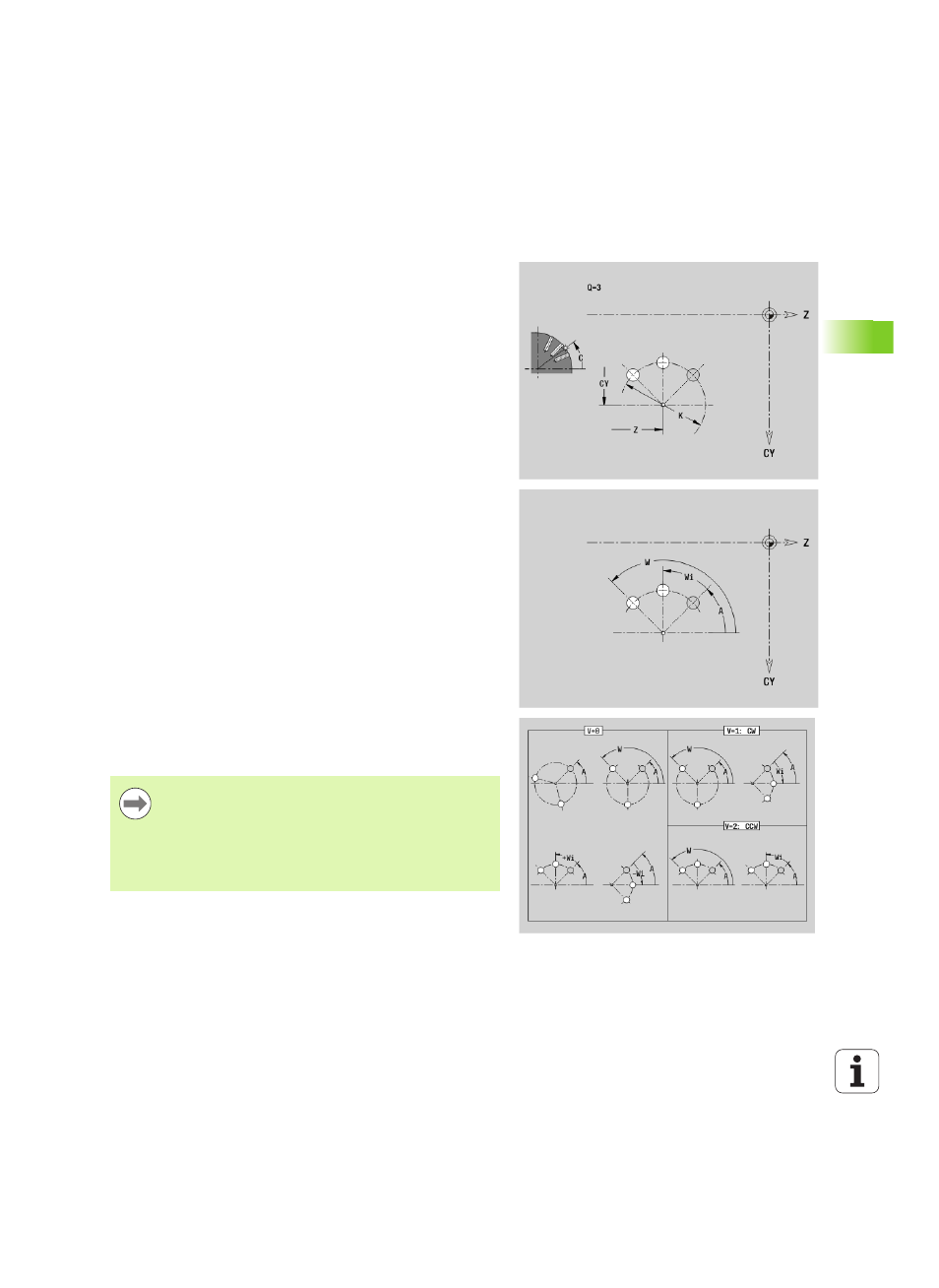

Группа отверстий на окружности на
образующей G412-Geo
G412 задает группу отверстий или фигур на окружности на
поверхности образующей. G412 влияет на определяемую (-ое) в
следующем кадре фигуру/отверстие (G310...315, G317).
Параметр
Q
Количество фигур
K Диаметр группы
A Начальный угол – позиция первой фигуры; привязка: Z-
ось; (по умолчанию: 0°)
W Конечный угол – позиция последней фигуры;
привязка: ось Z; (по умолчанию: 360°)
Wi Угол между фигурами
V
Направление – ориентировка (по умолчанию: 0)
 V=0, без W: деление полной окружности
 V=0, с W: деление на более длинной дуге окружности
 V=0, с Wi: знак перед Wi задает направление (Wi<0: по
часовой стрелке)
 V=1, с W: по часовой стрелке
 V=1, с Wi: по часовой стрелке (знак перед Wi не имеет
значения)
 V=2: с W: против часовой стрелки
 V=2, с Wi: против часовой стрелки (знак Wi не имеет
значения)
Z Центр модели
C Центральная точка модели (угол)
H Положение фигур (по умолчанию: 0)
 H=0: нормальное положение, фигуры вращаются вокруг
центра окружности (вращение)
 H=1: оригинальное положение, положение фигур
относительно системы координат остается одинаковым
(трансляция)
 Программируйте отверстие/фигуру в следующем
кадре без центра. Исключение - круглая канавка:
см. "Группа закругленных канавок на окружности" на
странице 227.
 Цикл фрезерования (раздел ОБРАБОТКА) вызывает
в следующем кадре отверстие/фигуру, а не
определение шаблона.
