4.20 Цикл отрезки

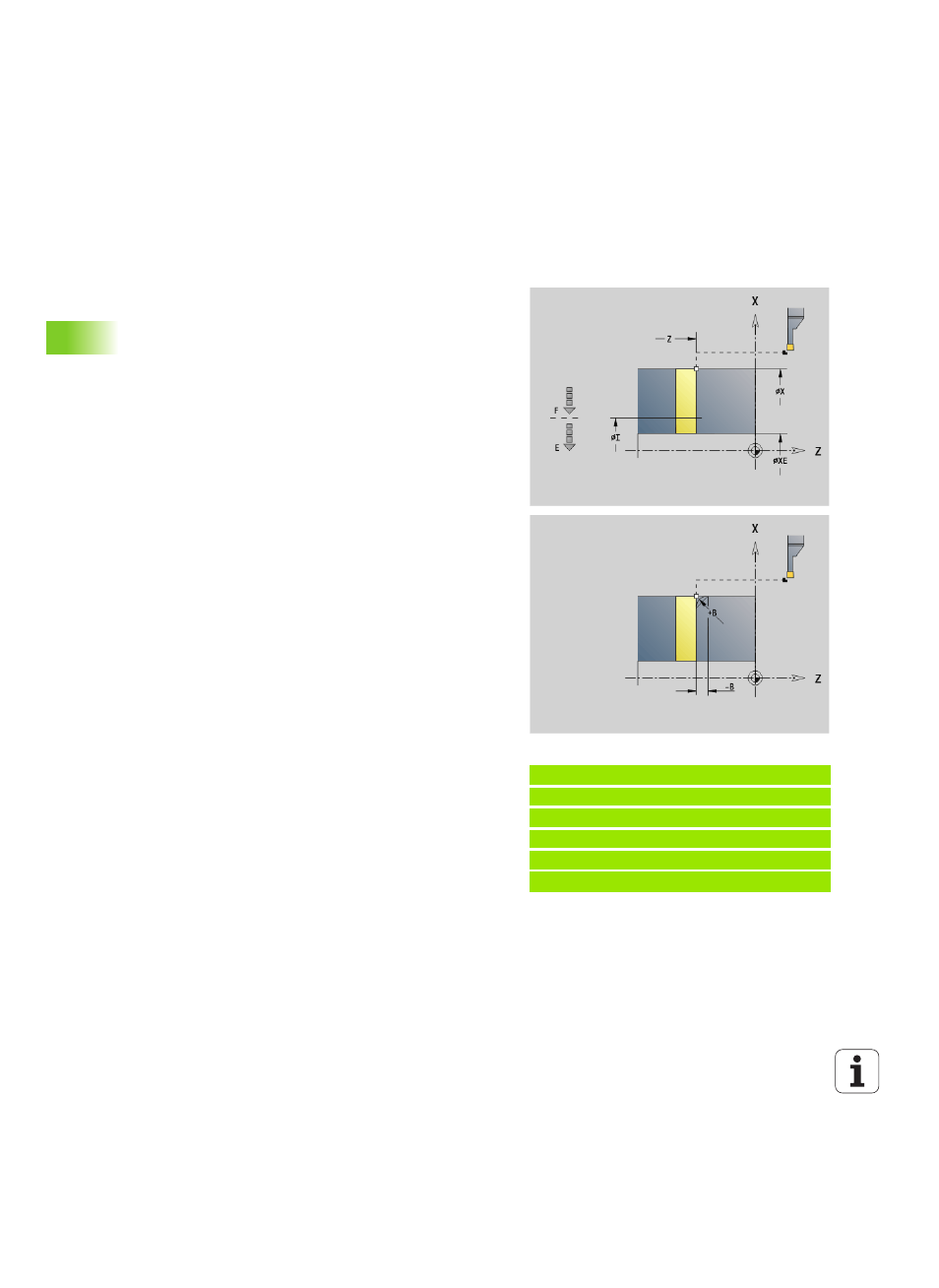

Цикл отрезки G859
G859 отрезает обтачиваемую деталь. На выбор выполняется
фаска или скругление на наружном диаметре. После отработки
цикла инструмент перемещается над плоской поверхностью
вверх и в точку старта.
С позиции "I" можно задавать уменьшение подачи.
Пример: G859
%859.NC
[G859]
N1 T3 G95 F0.23 G96 S248 M3
N2 G0 X60 Z-28
N3 G859 X50 Z-30 I10 XE8 E0.11 B1
КОНЕЦ
Параметр
X
Диаметр отрезки
Z
Позиция отрезки
I
Диаметр для уменьшения подачи
I введено: с этой позиции производится переключение на
подачу "E"
I не введено: без уменьшения подачи
XE
Внутренний диаметр (труба)
E
Уменьшенная подача
B
Фаска/скругление
B>0: радиус скругления
B<0: ширина фаски
D
Ограничение скорости вращения: максимальная скорость
вращения при отрезке
K
Расстояние обратного хода после отрезки: Снять
инструмент перед обратным ходом сбоку от ...
SD
Ограничение числа вращения, начиная с диаметра I
U
Диаметр, начиная с которого активируется ловитель
деталей (функция зависит от модели станка)
