212
DIN-программирование
4.4
Эл
ем
ен
ты
фо
рм
ы
ко
н
тур
а
то
ч
е
н
и
я
Контур выточки G25–Geo
G25 генерирует приведенные ниже контуры выточки. Выточки
возможны только во внутренних углах контура, у которых
поперечный элемент идет параллельно оси Х. Программируйте
G25 после первого элемента. Тип выточки закладывается в
параметре "Н".

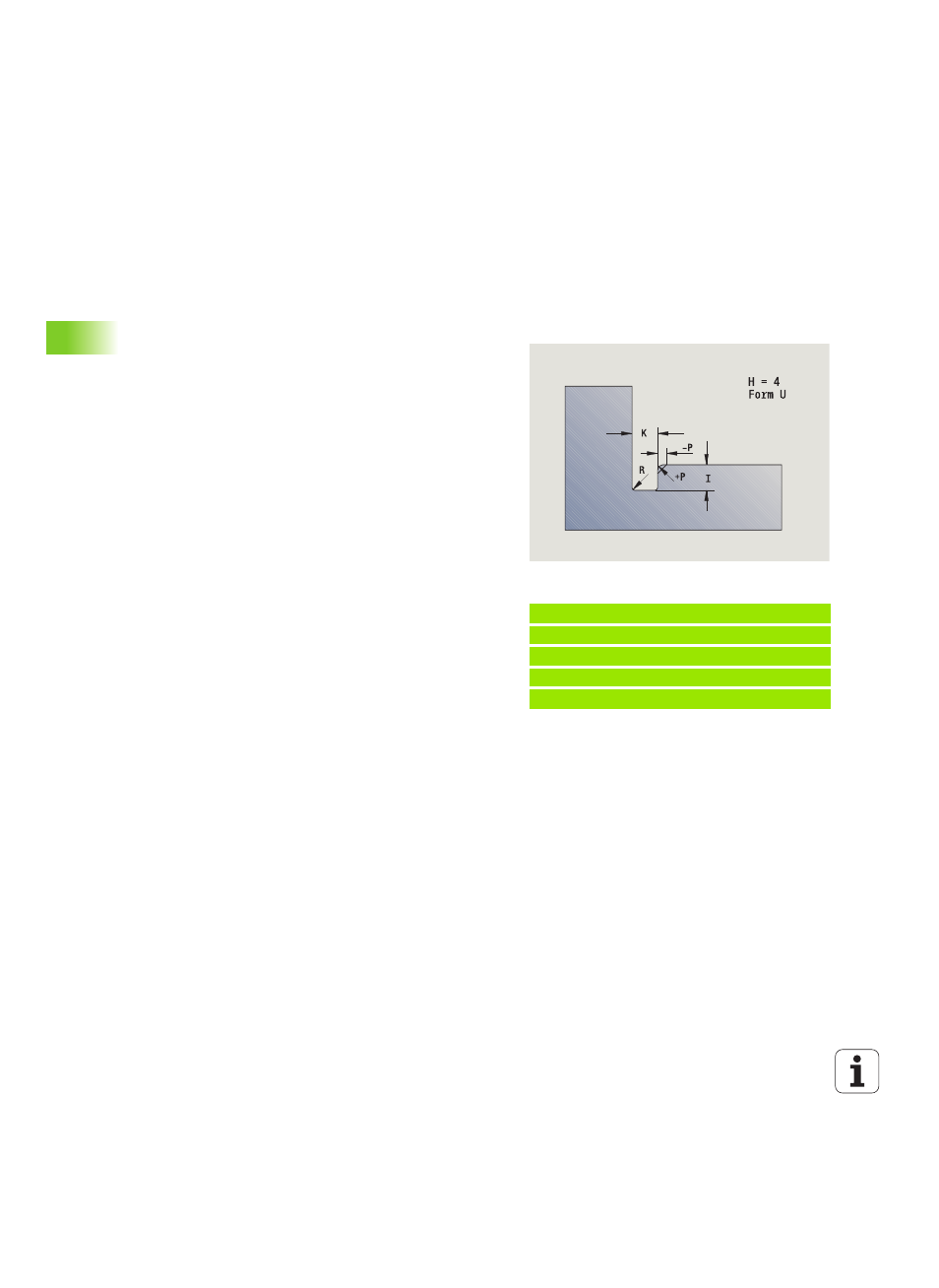

Выточка формы U (H=4)
Пример: Вызов G25-Geo форма U
. . .
N.. G1 Z-15 [продольный элемент]
N.. G25 H4 I2 K4 R0.4 P-0.5 [форма U]
N.. G1 X20 [торцовой элемент]
. . .
Параметр
H
Выточка формы U: H=4
I
Глубина выточки (радиус)
K
Ширина выточки
R
Внутренний радиус обоих углов прорези (по умолчанию: 0)
P
Наружный радиус/фаска (по умолчанию: 0)
P>0: радиус скругления
P<0: ширина фаски
BE, BF, BD, BP и BH (см. "Атрибуты обработки для элементов
формы" на странице 200)
FP Не обрабатывать элемент (обязательно только для
TURN PLUS):
1: Не обрабатывать выточку
