Раздел ОБРАЗУЮЩАЯ_Y
Секционный код обозначает плоскость YZ (G19) и определяет
наклоненную плоскость у станков с осью В.
Без наклоненной плоскости: отсчетный диаметр определяет
положение траектории в направлении Х, угол оси С, положение на
заготовке.

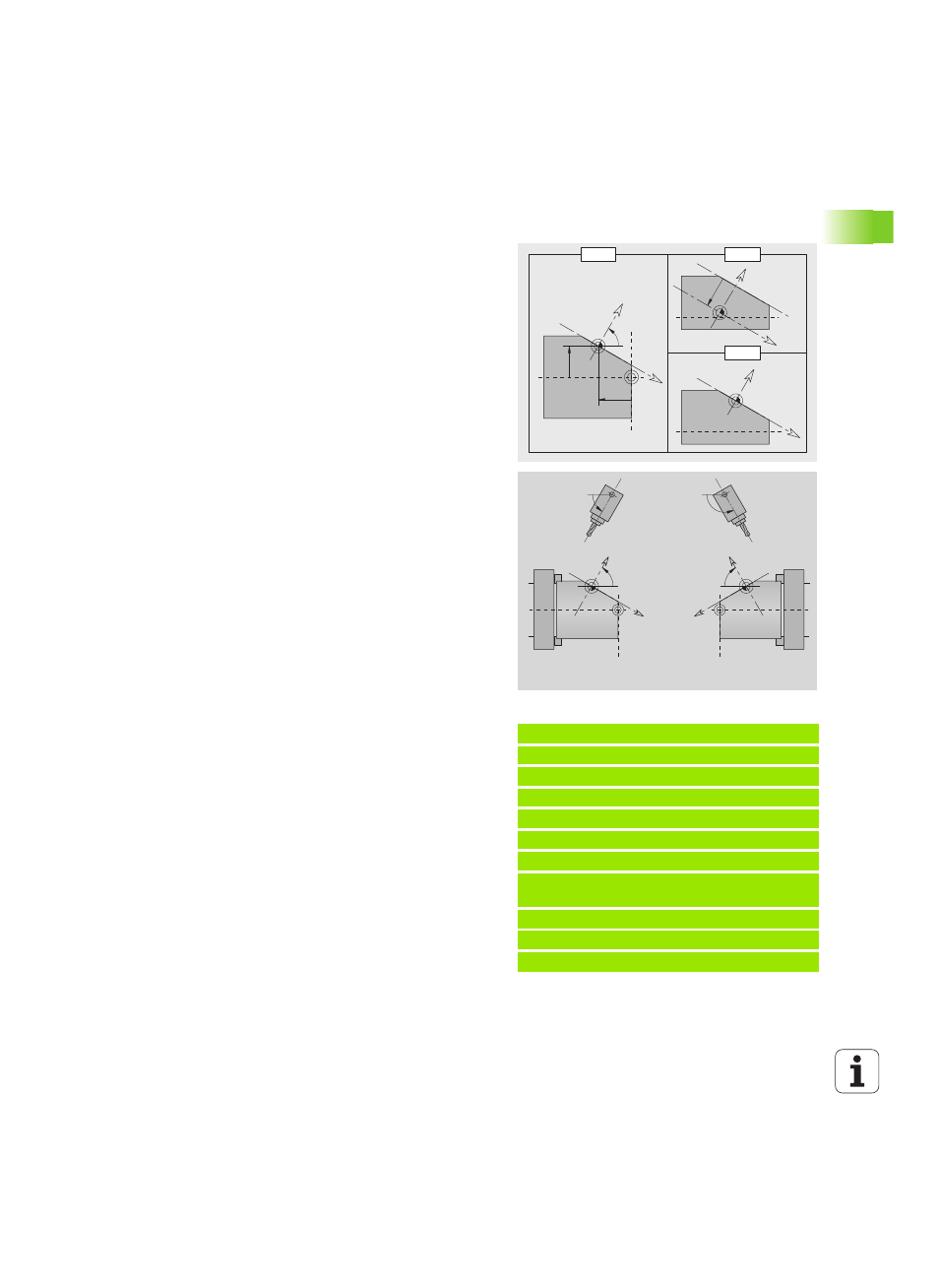

С наклоненной плоскостью (см. рис.): БОКОВАЯ
ПОВЕРХНОСТЬ_Y дополнительно выполняет следующие
преобразования и вращения для наклоненной плоскости:
Перемещает систему координат в положение I, K
Поворачивает систему координат на угол В; начальная точка: I,
K
Н=0: перемещение системы координат на -I. Система координат
смещается "назад".
Пример: "БОКОВАЯ ПОВЕРХНОСТЬ_Y"
PROGRAMMKOPF (ЗАГОЛОВОК)
...
ТРАЕКТОРИЯ Q1 X0 Z600
ROHTEIL (ЗАГОТОВКА)
...
FERTIGTEIL (ГОТ. ДЕТАЛЬ)
...
БОКОВАЯ ПОВЕРХНОСТЬ_Y X118 C0 B130 I59
K0
...
ОБРАБОТКА
...
X
H=0
B, I, K
K
I
Z
B
H=1
I
Z
B
X
Z
B
X
Параметр
X
Опорный диаметр
C
Угол оси С задает положение шпинделя
Параметр
X
Опорный диаметр
C
Угол оси С задает положение шпинделя
B
Угол плоскостей: положительное направление оси Z
I
Плоскость отсчета в направлении Х (размер радиуса)
K
Плоскость отсчета в направлении Z
H
Автоматическое смещение системы координат (по
умолчанию: 0)
0: повернутая система координат смещается на -I
1: система координат не смещается.
