HEIDENHAIN MANUALplus 620, CNC PILOT 640
517
6.4
Пл
о
с
ко
сти
обрабо
тки

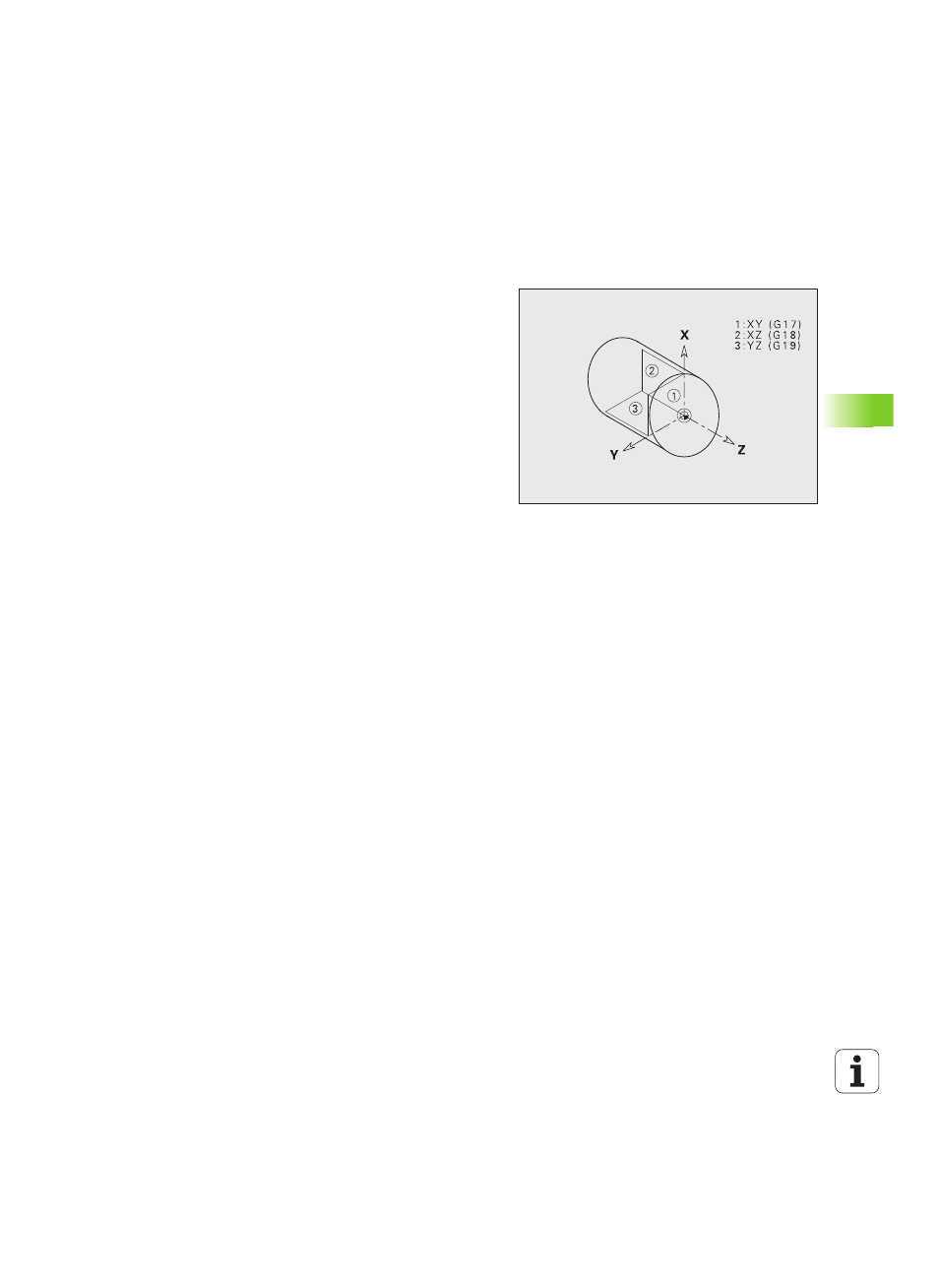

6.4 Плоскости обработки
Обработки по оси Y
Задайте плоскость обработки, когда программируете сверление
или фрезерование по оси Y.
Если плоскость не запрограммирована, то Система ЧПУ исходит
из обработки точением или фрезерованием по оси С (G18
плоскость XZ).
G17 Плоскость XY (торцевая или обратная
сторона)
Обработка в циклах фрезерования выполняется в плоскости XY,
а подача в циклах фрезерования и сверления в направлении Z.
G18 Плоскость XZ (токарная обработка)
В плоскости XZ выполняется "обычная обработка точением" и
обработка сверлением и фрезерованием при помощи оси С.
G19 Плоскость YZ (вид сверху/боковая
поверхность)
Обработка в циклах фрезерования выполняется в плоскости YZ,
а подача в циклах фрезерования и сверления в направлении X.
