HEIDENHAIN MANUALplus 620, CNC PILOT 640
505
6.2
Конт
ур
ы
в
пл
о
ск
о
сти
XY

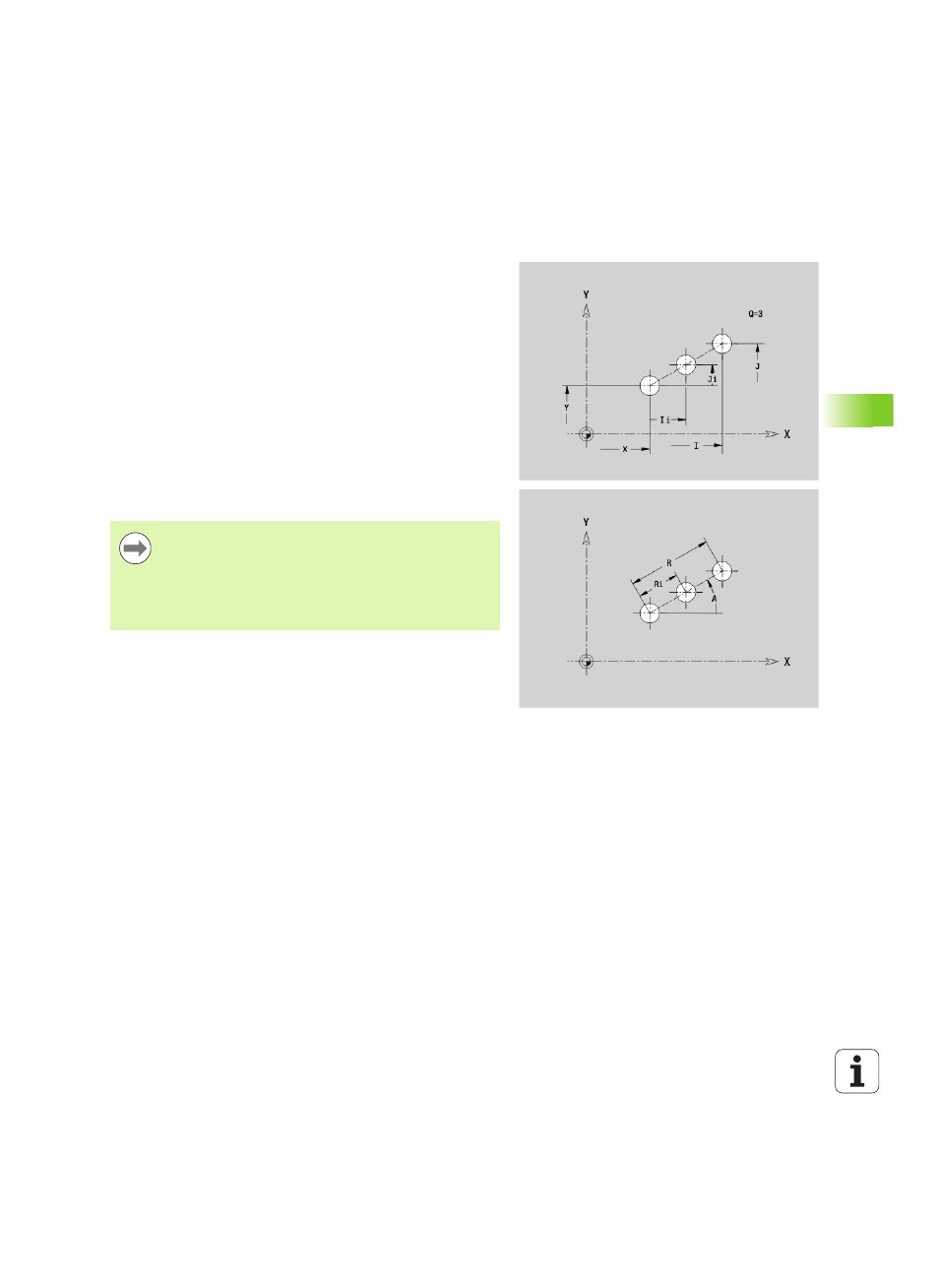

Группа отверстий на прямой в плоскости XY
G471-Geo
G471 задает линейный шаблон в плоскости XY. G471 действует
на заданное в последующей записи отверстие или фигуру
(G370..375, G377).
Параметр
Q
Количество фигур
X
1. Точка шаблона (радиус)
Y
1. Точка шаблона
I
Конечная точка шаблона (направление Х; радиус)
J
Конечная точка шаблона (в направлении Y)
Ii
Расстояние между двумя фигурами по X
Ji
Расстояние между двумя фигурами по Y
A
Угол продольной оси шаблона (привязка:
положительное направление оси X)
R
Длина (общая длина шаблона)
Ri
Интервал шаблона (расстояние между двумя фигурами)
Указания по программированию
Программируйте отверстие/фигуру в следующем
кадре без центра.
Цикл фрезерования (раздел ОБРАБОТКА) вызывает
в следующем кадре отверстие/фигуру, а не
определение шаблона.
